Windchill MPMLink での標準管理特性の操作
このセクションでは、Windchill MPMLink での標準管理特性の作成、編集、管理方法について説明します。標準管理特性では、重要な特性を明示的に表すシンボリックエンジニアリング言語と、部品またはプロセスの基準ジオメトリと許容偏差が使用されます。これらは、製造スタッフやマシンに、製造、アセンブリ、テスト中に部品の制御対象の各特性に必要とされる精度を示します。
詳細については、以下のトピックを参照してください。
主なポイント
• 標準管理特性をあるオペレーションから同じオペレーションまたは別のオペレーションにコピーした場合、「製造オペレーションから標準管理特性へのリンク」 (親子リンク) 属性も自動的にコピーされます。
詳細については、親子リンクでの関連付けの編集および「タイプおよび属性の管理ユーティリティの使用」を参照してください。
• 標準管理特性をあるオペレーションから同じオペレーションまたは別のオペレーションにコピーした場合、次の親子リンク属性も自動的にコピーされます:
◦ 製造標準管理特性の親子からドキュメント説明へのリンク
◦ 製造標準管理特性の親子からプロセス計画へのリンク
◦ 製造標準管理特性の親子からリソースへのリンク

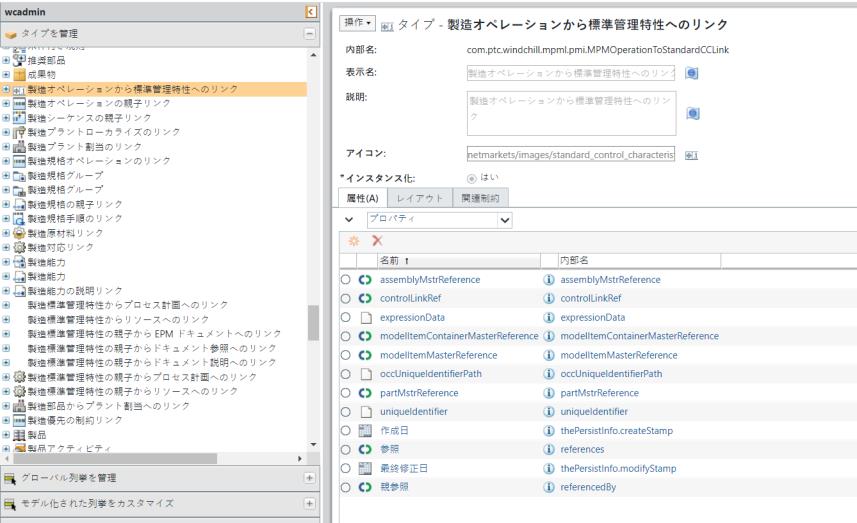

• 以下の 2 つの親子関係属性のリンクタイプ情報ページを開くと、「関連制約」タブが表示されます。
◦ 製造標準管理特性からリソースへのリンク
◦ 製造標準管理特性の親子からリソースへのリンク
詳細については、関連制約タブを参照してください。
• 標準管理特性を、あるオペレーションから同じオペレーションまたは別のオペレーションにコピーおよび複製できます。「標準管理特性をコピー」操作を使用して管理特性をコピーし、「管理特性を複製および貼り付け」操作を使用して管理特性を複製できます。標準管理特性を、あるオペレーションから同じオペレーションまたは別のオペレーションにコピーおよび複製した場合、「製造オペレーションから標準管理特性へのリンク」属性が自動的にコピーされます。詳細については、「管理特性」タブを参照してください。
• BOM トランスフォーマで、部品またはエンタープライズデータから別の部品またはエンタープライズデータに標準管理特性をコピーすると、「関連から標準管理特性へのリンク」属性もシステムによってコピーされます。
