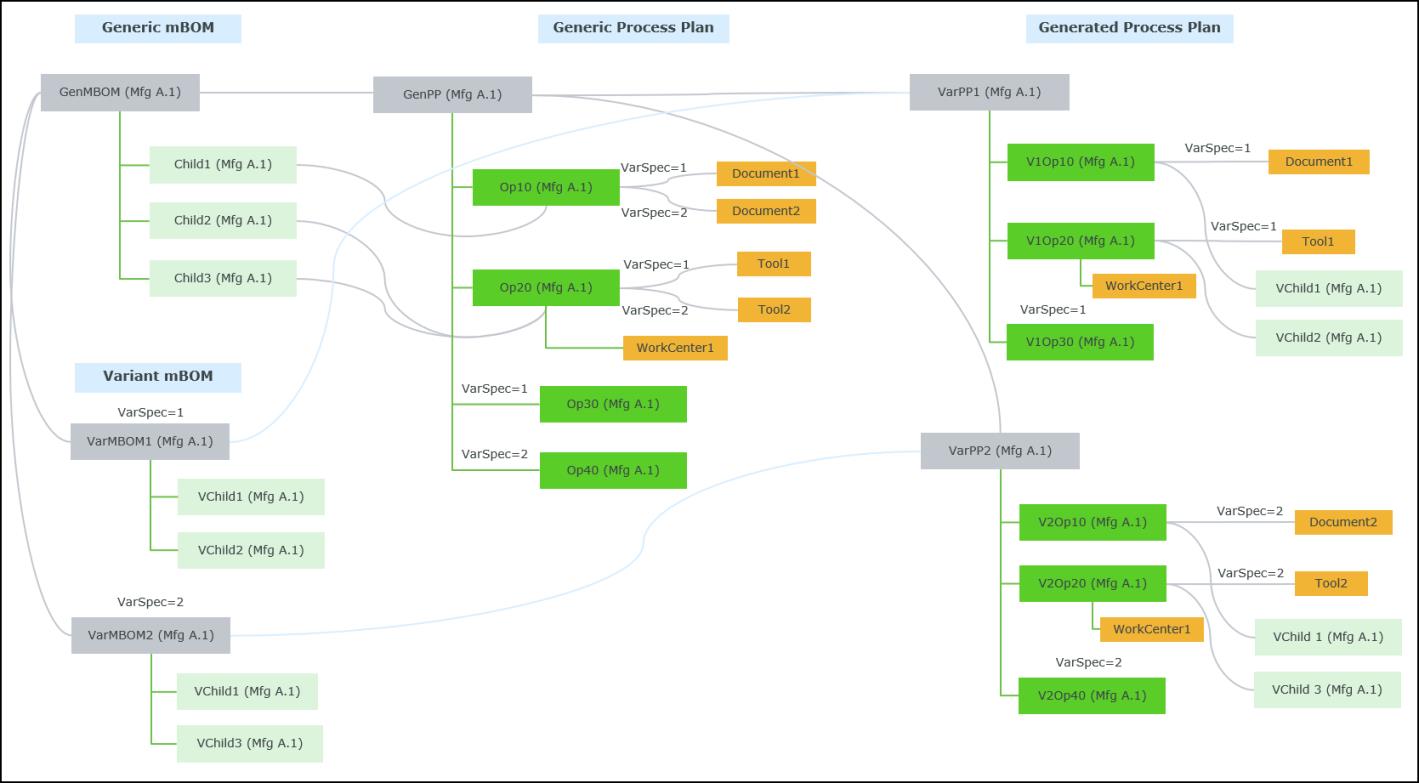

Structure de gamme générée
La nomenclature de fabrication générique, GenMBOM, est associée à la gamme générique, GenPP. La nomenclature de fabrication générique possède deux variantes de nomenclature de fabrication, VarMBOM1 et VarMBOM2, avec les spécifications de variante, VarSpec=1 et VarSpec=2, respectivement.
Dans GenPP, les opérations Op10 et Op20 sont associées aux documents et outils via des spécifications de variante, qui sont utilisées pour définir la structure d'une gamme générée. Les opérations, associations, allocations et attributs sont reportés depuis une gamme générique et une variante de nomenclature de fabrication en fonction des spécifications de variante.
Deux gammes générées sont créées, VarPP1 et VarPP2, une pour chaque variante de nomenclature de fabrication.
Structure VarPP1 (GenPP + VarMBOM1) :
Objets reportés depuis GenPP :
• Les opérations Op10 et Op20 sont reportées sur VarPP1, car aucune logique n'est définie pour ces opérations.
• L'opération Op30 est reportée sur VarPP1, car la spécification de variante associée à VarMBOM1 est VarSpec=1.
• Seules les opérations Document1 et Tool1 sont reportées sur VarPP1, car la spécification de variante associée à VarMBOM1 est VarSpec=1.
• Le poste de charge, WorkCenter1, est reporté sur VarPP1, car aucune logique n'a été définie.
Objets reportés depuis VarMBOM1 :
• Child1 est alloué à l'opération Op10 dans GenPP. La variante de nomenclature de fabrication équivalente VChild1 est donc allouée à l'opération V1Op10 dans VarPP1.
• De même, la variante de nomenclature de fabrication équivalente de Child2, VChild2, est donc allouée à l'opération V1Op20.
Structure VarPP2 (GenPP + VarMBOM2) :
Objets reportés depuis GenPP :
• Les opérations Op10 et Op20 sont reportées sur VarPP2, car aucune logique n'est définie pour ces opérations.
• L'opération Op40 est reportée sur VarPP2, car la spécification de variante associée à VarMBOM2 est VarSpec=2.
• Seules les opérations Document2 et Tool2 sont reportées sur VarPP2, car la spécification de variante associée à VarMBOM2 est VarSpec=2.
• Le poste de charge, WorkCenter1, est reporté sur VarPP2, car aucune logique n'a été définie.
Objets reportés depuis VarMBOM2 :
• Child1 est alloué à l'opération Op10 dans GenPP. La variante de nomenclature de fabrication équivalente VChild1 est donc allouée à l'opération V2Op10 dans VarPP2.
• De même, la variante de nomenclature de fabrication équivalente de Child3, VChild3, est donc allouée à l'opération V2Op20.
