Onglet Caractéristiques de contrôle
Dans un processus, un article, un assemblage ou un système, les caractéristiques de contrôle correspondent à toute spécification fonctionnelle ou propriété géométrique/matérielle pouvant être qualifiées, quantifiées ou mesurées, et pour lesquelles un contrôle de la variation ou de la déviation est nécessaire.
Utilisez l'onglet Caractéristiques de contrôle pour afficher et ajouter des caractéristiques de contrôle, ainsi que pour gérer les ressources allouées à une caractéristique de contrôle. Différentes options sont proposées, selon l'objet sélectionné dans le volet Structure :
• Si un article ou une gamme sont sélectionnés, utilisez cet onglet pour créer des caractéristiques de contrôle.
• Si une opération est sélectionnée, utilisez cet onglet pour allouer des caractéristiques de contrôle et des ressources à d'autres caractéristiques de contrôle.
Actions disponibles
Le tableau suivant présente les actions disponibles dans la barre d'outils de cet onglet :
|
Icône
|
Action
|
Description
|
|---|---|---|
 |
Insérer existant
|
Ajoute une caractéristique de contrôle existante.
|
 |
Insérer nouveau
|
Ajoute une nouvelle caractéristique de contrôle.
|
 |
Supprimer la caractéristique de contrôle standard
|
Supprime la caractéristique de contrôle sélectionnée de l'article ou de l'opération à laquelle elle a été allouée.
|
 |
Copier la caractéristique de contrôle standard
|
Copie la caractéristique de contrôle sélectionnée dans le Presse-papiers.
|
|
Dupliquer et coller la caractéristique de contrôle standard
|
Duplique et déplace la caractéristique de contrôle contenue dans le Presse-papiers à l'emplacement désigné.
|
|
 |
Coller
|
Déplace la caractéristique de contrôle contenue dans le Presse-papiers à l'emplacement désigné.
|
 |
Mettre à jour l'élément de modèle
|
Recherche et sélectionne un nouvel élément de modèle à associer à la caractéristique de contrôle.
|
 |
Afficher la barre de recherche/Masquer la barre de recherche
|
Permet de rechercher une caractéristique de contrôle dans une liste des caractéristiques de contrôle.
|
 |
Tableaux (Par défaut)
|
Personnalise les tableaux.
|
Attributs de l'onglet Caractéristiques de contrôle
L'onglet Caractéristiques de contrôle du Transformateur de nomenclature contient les attributs suivants :
• Numéro
• Nom
• Gravité
• Description
• Représentation graphique de l'élément de modèle
• Version
• Contexte
Vous pouvez modifier les valeurs Gravité et Description d'une caractéristique de contrôle en ligne. Si un élément de modèle est associé à une caractéristique de contrôle, les informations relatives à l'élément de modèle sont affichées dans Représentation graphique de l'élément de modèle.
Représentation graphique de l'élément de modèle dans l'onglet Caractéristique de contrôle
Vous pouvez ajouter une caractéristique de contrôle dans l'onglet Caractéristique de contrôle à l'aide des opérations suivantes :
• Insérer existant
• Insérer nouveau
• Coller
Les informations affichées dans l'attribut Représentation graphique de l'élément de modèle varient en fonction de la sélection.
• Si aucun élément de modèle n'est associé à l'article, l'attribut est vide.
• Si une seule valeur répond aux critères, l'attribut affiche la valeur par défaut.
• S'il existe plusieurs valeurs, par défaut, l'enregistrement est vide pour cet attribut. Le système lance la boîte de dialogue Sélectionner un élément de modèle à partir de laquelle vous pouvez affecter un élément de modèle à un enregistrement Cc. Dans la liste déroulante ID d'élément de modèle, sélectionnez un élément de modèle pour un enregistrement donné. Vous devez effectuer cette sélection pour chaque enregistrement de la caractéristique de contrôle d'une catégorie spécifiée. Un élément de modèle ne peut être affecté qu'une seule fois à un enregistrement Cc. Si aucun élément de modèle n'est sélectionné, le champ reste vide. Si tous les éléments de modèle à l'exception d'un seul sont affectés, cet élément de modèle est affecté automatiquement à l'enregistrement suivant que vous créez pour cette caractéristique de contrôle.
• Les caractéristiques de contrôle standard suivent la quantité de mesure définie dans le système Windchill.
Pour en savoir plus sur les systèmes de mesures, consultez les rubriques suivantes :
La colonne Représentation graphique de l'élément de modèle du Transformateur de nomenclature affiche les valeurs en fonction de l'unité définie dans la préférence Système de mesure. Voici un cas d'utilisation :

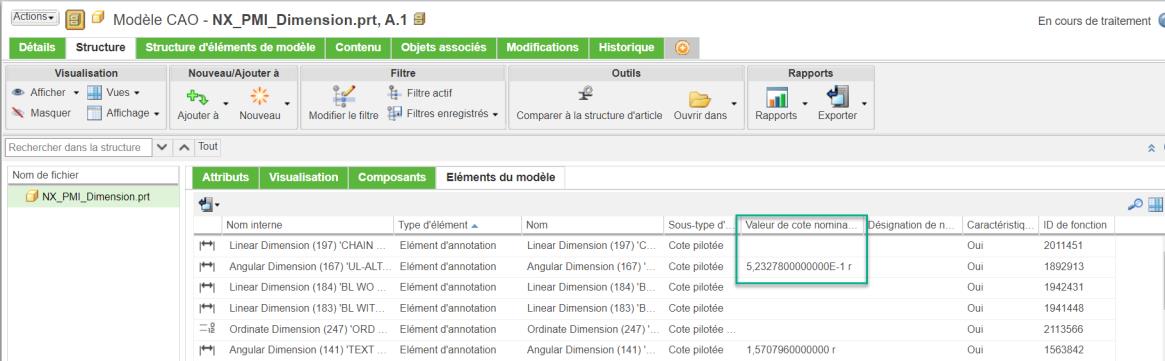

1. Plusieurs éléments de modèle sont associés à un modèle CAO NX_PMI_Dimension. Les éléments de modèle sont de types différents.
Notez que pour l'élément de modèle Angular Dimension (167), la valeur de l'attribut Nominal dimension value for Angle s'affiche en radians.
2. Un article Engine1 de type wtpart est également associé à l'article CAO NX_PMI_Dimension.
3. Définissez la valeur de la préférence Système de mesures sur USCS.
Pour en savoir plus sur la préférence Système de mesures, consultez la rubrique Affichage des valeurs d'attribut avec leurs unités.

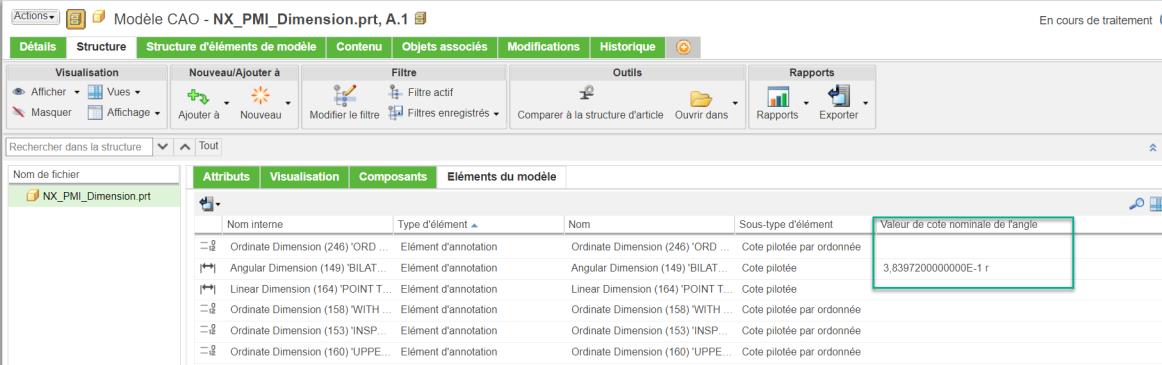

4. Les valeurs d'attribut changent en fonction de la valeur définie.
La valeur de l'attribut Nominal dimension value for Angle s'affiche désormais en degrés.
5. Ouvrez l'article Engine1 dans le Transformateur de nomenclature.
6. Créez une nouvelle caractéristique de contrôle standard scc_167 avec la même Catégorie que celle de l'élément de modèle Angular Dimension (167).
7. Dans l'onglet Caractéristiques de contrôle, sélectionnez scc_167, puis sélectionnez Angular Dimension (167) comme ID d'élément de modèle.

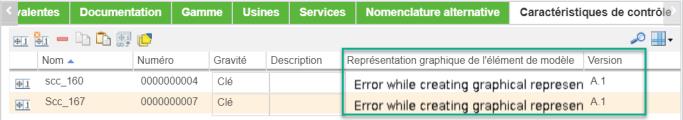

8. Pour scc_167, la colonne Représentation graphique de l'élément de modèle affiche la valeur en degrés. En effet, la valeur de la préférence Système de mesures est définie sur USCS.
 | La valeur affichée dans la colonne Représentation graphique de l'élément de modèle s'affiche également aux emplacements suivants : • Page d'informations de l'article CAO • Caractéristiques de contrôle de la page d'informations de l'article • Navigateur de gammes • Instructions de travail • Onglet Associé de l'opération |
