Ouvrir à partir de Windchill (NX)
Cette section décrit l'action Ouvrir à partir de Windchill disponible à partir de NX.

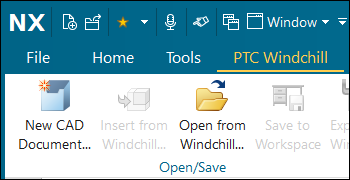

Dans NX, Ouvrir à partir de Windchill est disponible dans l'onglet PTC Windchill.
L'action Ouvrir à partir de Windchill vous permet d'accéder à l'espace de travail sur le serveur Windchill enregistré et d'ouvrir des documents CAO stockés dans Windchill. Cette action commence par ouvrir l'espace de travail sur le serveur enregistré, mais vous pouvez également accéder à l'espace commun d'un serveur quelconque.

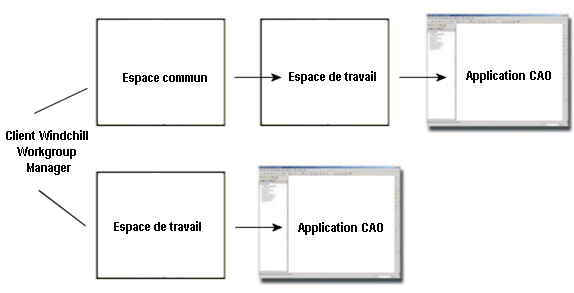

La figure suivante représente le flux d'informations lors de l'utilisation de l'action Ouvrir à partir de Windchill.

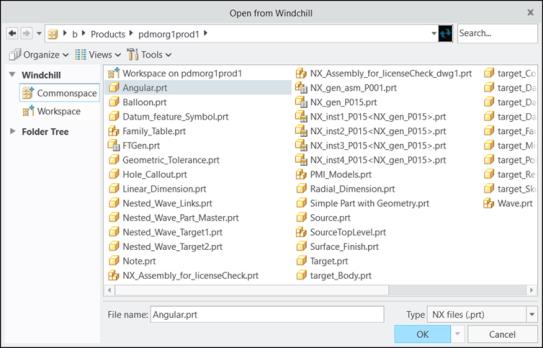

L'option Ouvrir à partir de Windchill vous permet de rechercher le fichier à ouvrir dans NX.
Sélectionnez le fichier ou saisissez le nom du fichier à ouvrir dans la zone de texte Nom de fichier :. Si le fichier possède une représentation visualisable (miniature) générée sur le système, vous pouvez afficher un aperçu des fichiers en définissant la vue en miniatures. Grâce à l'utilitaire Rechercher..., vous pouvez rechercher des documents CAO par nom partiel ou caractère générique (*).
Vous pouvez utiliser les trois menus à votre disposition pour personnaliser l'affichage de la fenêtre Ouvrir à partir de Windchill de la façon suivante :
• Vues

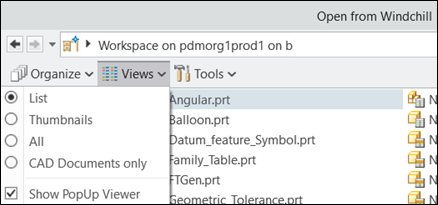

Dans le menu Vues, vous pouvez sélectionner les types de vue Liste, Miniatures, Tout ou Documents CAO seuls, comme illustré dans la figure suivante :
• Organiser
Dans le menu Organiser, vous pouvez créer un répertoire dans votre espace de travail local, couper un objet dans la liste, copier un objet vers un autre répertoire, coller un objet dans un autre répertoire ou supprimer un objet de la liste.
L'option > n'est accessible que lorsque le serveur Windchill est hors ligne. Cette option supprime un objet de l'espace de travail. Pour supprimer un objet, quittez NX, puis effacez le cache en sélectionnant > > > . Pour plus d'informations sur la gestion du cache, consultez la section Gestion du cache.

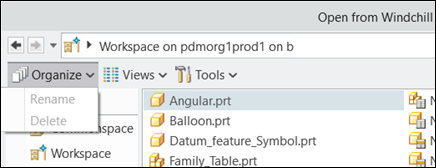

La figure suivante présente le menu Organiser.
• Outils

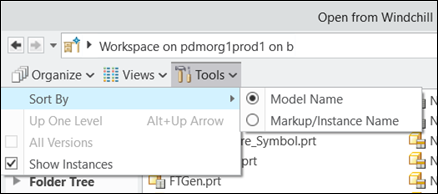

Dans le menu Outils, vous pouvez choisir d'afficher ou non l'instance en regard de tous les objets, ainsi que définir l'ordre de tri par nom de modèle ou annotation/nom d'instance, comme illustré dans la figure suivante :
Pour plus d'informations, consultez la rubrique Bonnes pratiques : ouverture de données CAO NX à partir de Windchill.
 | S'il n'existe aucun serveur principal ni espace de travail actif principal, l'option Ouvrir à partir de Windchill semble disponible, mais un message d'avertissement s'affiche pour vous indiquer que vous ne pouvez pas ouvrir de fichier dans Windchill. |
