Bonnes pratiques : utilisation des données CAO NX
Lorsque vous travaillez sur une conception dans un environnement CAO NX partagé, il est essentiel de maintenir vos données de conception à jour dans Windchill.
Gestion des données CAO NX dans Windchill Workgroup Manager
Lorsque vous êtes connecté à NX, Windchill Workgroup Manager vous permet de modifier et d'intégrer les données CAO dans Windchill. Par exemple, vous pouvez effectuer les actions suivantes :
• Renommer les attributs (Nom, Numéro et Nom du fichier).
• Modifiez les attributs basés sur fichier.
• Modifiez le Nom, le Numéro et le Nom du fichier des instances de table de famille.
• Modifiez des assemblages à l'aide de la conception descendante.
Windchill Workgroup Manager permet de pré-traiter les données CAO lorsque vous les ouvrez à partir de Windchill. Toutefois, il existe des limitations fonctionnelles et des impacts sur les performances lors de la gestion de ces mises à jour.
Pour éviter à vos collègues des problèmes dus à des données CAO obsolètes, ouvrez les données CAO dans NX, appliquez vos modifications, puis réintégrez-les dans Windchill.
Bonnes pratiques : ouverture de données CAO NX à partir de Windchill
1. Dans Windchill, utilisez Ajouter à l'espace de travail pour télécharger les données CAO requises depuis l'espace commun dans votre espace de travail.

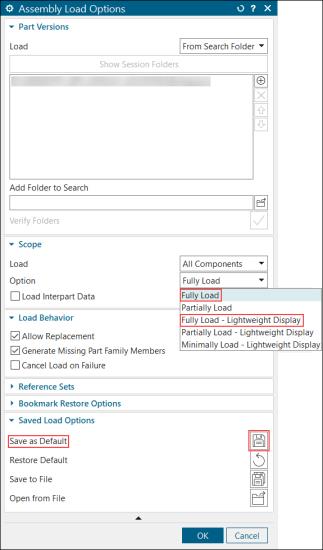

2. Dans l'onglet NX Home, cliquez sur > > > et définissez les options de charge d'assemblage sur Fully Load ou Fully Load - Lightweight Display.
3. Cliquez sur Save as Default, puis OK pour appliquer les modifications :
4. Cliquez sur > dans NX, ou utilisez l'option Ouvrir dans NX dans Windchill pour ouvrir les données CAO dans NX à partir de l'espace de travail.
 | • Si les noms ou numéros d'instance des tables de famille sont modifiés, ajoutez toutes les instances de table de famille modifiées à l'espace de travail. • Vous pouvez également définir les options de chargement dans le fichier de configuration load_options.def du répertoire d'installation NX. Par exemple, pour définir les options de chargement sur Fully Load, définissez la préférence LoadOptions_PartLoadOption: fully_load dans le fichier de configuration load_options.def. |
