Die Attribute "Seite" und "Ebene" verwenden
Ein Arbeitszentrum ist eine physische Ressource oder eine Gruppe von Ressourcen, die einer Operation zugewiesen werden kann (Beispiel: Linien, Arbeitseinheiten, Arbeitszellen, Ressourcen-Pools, Arbeitsplätze und Zuführungen). Sie können die Attribute Seite und Ebene für ein Arbeitszentrum definieren. Diese Attribute sind standardmäßig für ein Arbeitszentrum verfügbar.
• Sie können eine Linienstruktur basierend auf den Attributen Seite und Ebene definieren. Sie können die Werte dieser Attribute auf der Registerkarte Attribute eines Arbeitszentrums im Fertigungsressourcen-Browser bearbeiten.
In einem Routing-Plan-Kontext sind diese beiden Attribute am effektivsten, wenn mit Zonen gearbeitet wird. Das Attribut Seite gilt nur für Zuführungen und Zonen. Bei Zuführungen oder Zonen wird also der für die Seite festgelegte Wert verwendet.
Das Attribut Ebene wird bei Zonen verwendet.
• Die Seite hat die folgenden Werte:
|
Wert
|
Beschreibung
|
|---|---|
|
Null
|
Standardwert. Die Zone wird auf der rechten Seite der Linie platziert.
|
|
Left
|
Die Zone wird auf der linken Seite der Linie platziert.
|
|
Right
|
Die Zone wird auf der rechten Seite der Linie platziert.
|
• Die Ebene hat die folgenden Werte:
|
Wert
|
Beschreibung
|
||
|---|---|---|---|
|
1
|

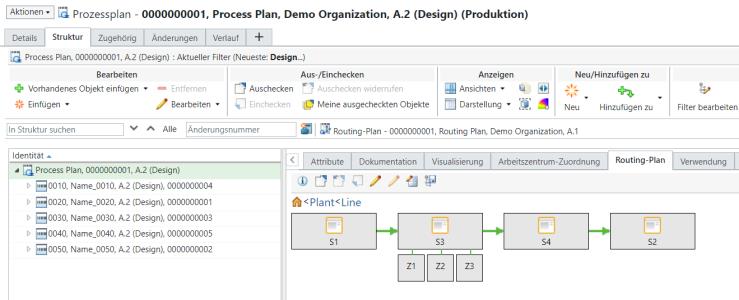

Standardwert. Die Zone wird auf der ersten Ebene des Arbeitsplatzes platziert. Auf der ersten Ebene der Station S3 sind z.B. die Zonen Z1, Z2 und Z3 vorhanden.  |
||
|
2
|
Die Zone wird auf der zweiten Ebene des Arbeitsplatzes platziert. Die Zone Z1 ist beispielsweise auf der zweiten Ebene der Station S3 vorhanden.
|
 |
Standardmäßig können Sie drei Zonen auf einer Ebene hinzufügen. Außerdem können Sie standardmäßig zwei Ebenen hinzufügen. Sie können die Ebeneneinstellungen jedoch so konfigurieren, dass eine dritte Ebene hinzugefügt wird. Sie können also auf jeder Seite einer Station maximal neun Zonen hinzufügen. Weitere Informationen finden Sie unter Zonen auf der Registerkarte "Routing-Plan" hinzufügen.
|
• Die Verwendung der Attribute Seite und Ebene ist nicht verpflichtend.
• Das Attribut Ebene ist nicht für Zuführungen zutreffend.
Angenommen, im Fertigungsressourcen-Browser ist die folgende Struktur vorhanden:
Station S3 hat drei Zonen, Z1, Z2 und Z3, die unter ihr vorhanden sind. Berücksichtigen Sie die verschiedenen Szenarien im Zusammenhang mit der Positionierung der Zone Z1, wenn Sie unterschiedliche Werte für die Attribute Seite und Ebene festlegen.
Wert des Attributs "Seite" | Wert des Attributs "Ebene" | Positionsbeschreibung | ||
|---|---|---|---|---|
Null | 1 |  | ||

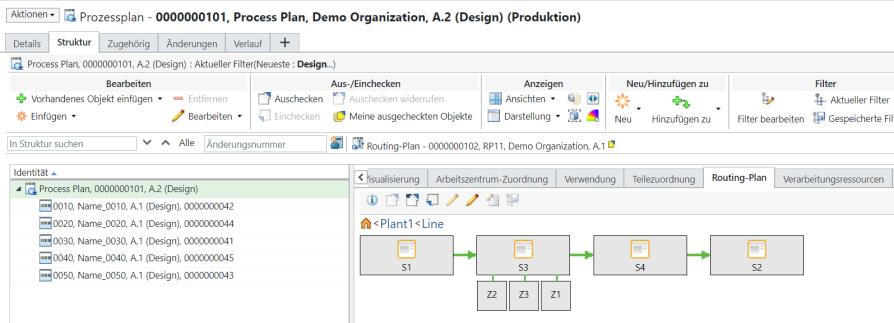

Left | 1 |  | ||
Right | 1 |  | ||

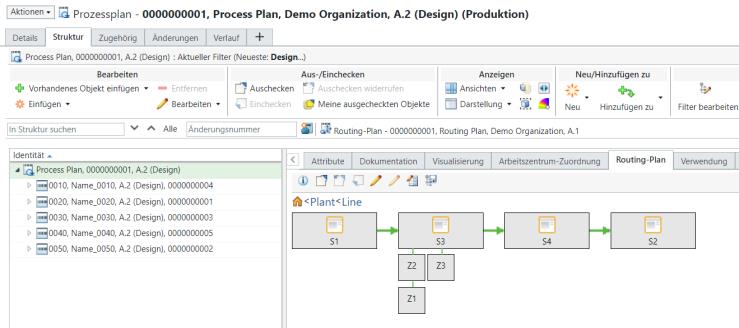

Right | 2 |  | ||
Left | 2 |

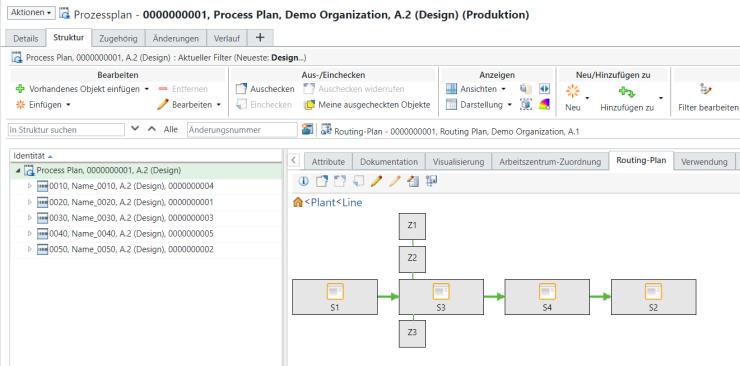

Beachten Sie die folgende Struktur:  Im folgenden Fall ist auf Ebene 1 auf der linken Seite keine Zone vorhanden. Nachdem Sie bei Zone S1 den Wert des Attributs Seite auf Left und den Wert des Attributs Ebene auf 2 festgelegt haben, zeigt das System die Zone Z1 auf der ersten Ebene an, da auf der ersten Ebene noch keine Zone vorhanden ist.  Die folgende Struktur wird angezeigt, wenn Sie den Wert des Attributs Ebene der Zone Z2 als 1 und Z1 als 2 festlegen.  |
