Сведения о связывании технологических процессов с объектами совместного производства
Чтобы связать технологический процесс с объектом совместного производства в преобразователе ведомости материалов, выполните следующие шаги.
1. Выберите объект совместного производства, который нужно связать с технологическим процессом.
2. Выберите вкладку Технологический процесс.
3. Щелкните значок
"Вставить новый".
"Вставить новый". | Можно также связать существующий технологический процесс, используя действие  "Вставить существующ." на вкладке Технологический процесс. |
4. Укажите для технологического процесса следующие сведения.
◦ В поле Наименование введите наименование технологического процесса.
◦ В поле Расположение щелкните Автовыбор папки, если нужно, чтобы технологический процесс был создан в папке изделия, из которой было запущено действие. В противном случае нажмите Выбрать папку и введите путь к альтернативной папке.
◦ В списках Единица измерения и Стандарт выберите нужные опции.
◦ В списке Назначение вхождения с любого уровня выберите Да или Нет. Выберите Да, чтобы разрешить назначение дочерних деталей операциям в технологическом процессе.
5. При необходимости введите значения в поля Категория, Обозначение, Описание, Представление для технологического процесса.
6. При необходимости установите флажок Оставить взятыми на изменение после сдачи на хранение для немедленного взятия на изменение нового технологического процесса.
7. Нажмите кнопку ОК.
Технологический процесс появится на вкладке Технологический процесс.
Ключевые моменты
Рассмотрим следующую структуру в преобразователе вед. материалов:
Сведения о структуре:
Объект совместного производства создается путем использования Part C2 в качестве основной детали и Part C3 в качестве дополнительной детали.
Технологические процессы PP1, PP2 и PP4 связываются с Part C1, Part C2 и Part C3 соответственно.
Технологический процесс PP3 связывается с объектом совместного производства.

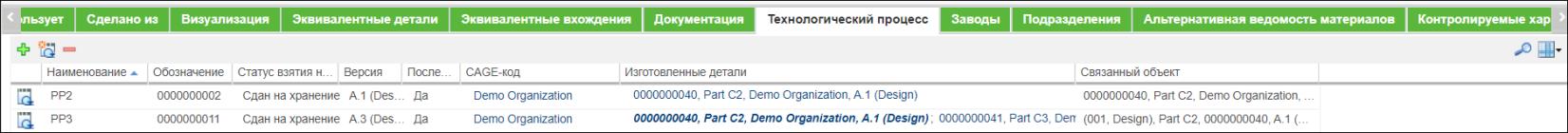

• Обратите внимание, что в древовидной структуре преобразователя ведомости материалов выбрана деталь Part C2. В этом случае на вкладке технологического процесса отображаются записи технологического процесса, связанные со следующими объектами:
◦ Part C2 - технологический процесс PP2
◦ Объект совместного производства, созданный для Part C2 (Design) - технологический процесс PP3
Причина этого заключается в том, что при реализации технологического процесса, связанного с объектом совместного производства в браузере технологического процесса, фактически с помощью операций создаются основная и дополнительная детали.

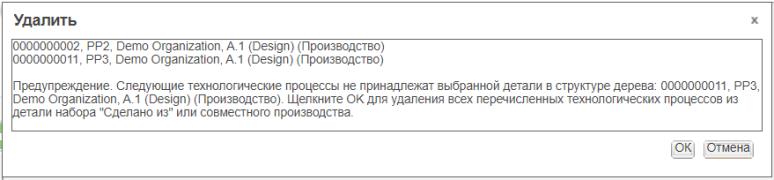

Если выбрать удаление PP3, появляется следующее сообщение:
Если выбрать удаление всех технологических процессов, появляется следующее сообщение:

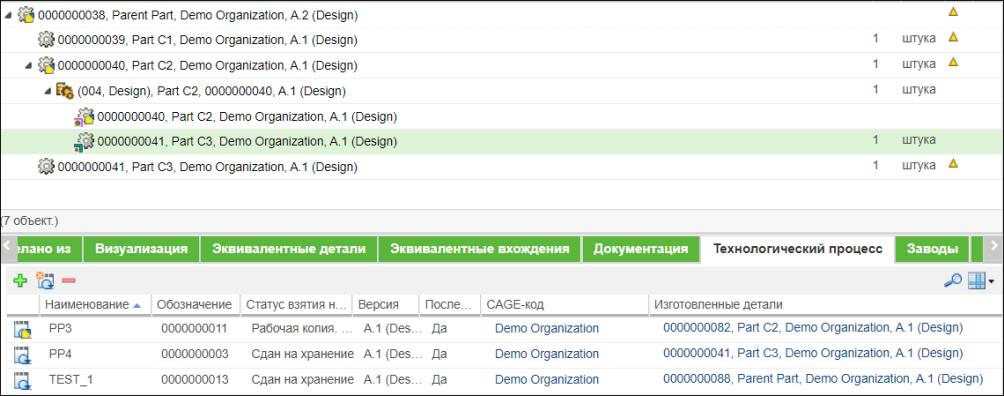

• Аналогично, если выбрать дополнительную деталь Part C3 (Design) в древовидной структуре преобразователя ведомости материалов, на вкладке технологического процесса отображаются записи технологического процесса, связанные со следующими объектами:
◦ Part C3 (Design) - технологический процесс PP4
◦ Объект совместного производства, созданный с помощью дополнительной детали Part C3 (Design) - технологический процесс. PP3

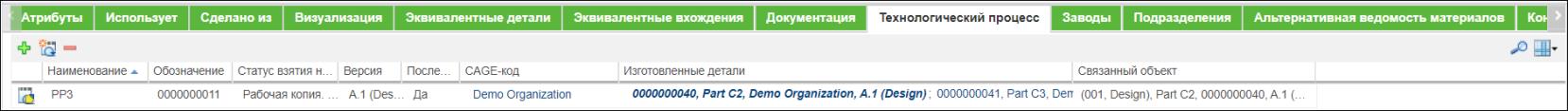

• Объект совместного производства создается с одной основной деталью и одной или несколькими дополнительными деталями. Технологический процесс можно связать с объектом совместного производства. Можно просмотреть информацию об основной и дополнительной деталях, используемых для создания объекта совместного производства, в столбце Изготовленные детали на вкладке Технологический процесс. Информация об основной и дополнительной деталях отображается в виде ссылки. Если щелкнуть ссылку, откроется информационная страница детали.
| | Информация об основной детали отображается полужирным шрифтом и курсивом. Информация о дополнительной детали отображается обычным шрифтом. |
• В столбце Связанный объект вкладки Технологический процесс отображается информация об объекте, для которого создан технологический процесс. Если это объект совместного производства, отображается информация об основной детали.
• Если открыть технологический процесс, связанный с объектом совместного производства в браузере технологического процесса, можно просмотреть информацию об основной детали в столбце Изготовленные детали раздела Детали. В этом столбце информация об основной и дополнительной деталях также отображается в виде ссылок. Если щелкнуть ссылку, откроется информационная страница детали.
• На информационной странице объекта совместного производства и на информационной странице завершенной детали также отображается столбец Изготовленные детали.
• Столбец Изготовленные детали можно также просмотреть в следующих расположениях:

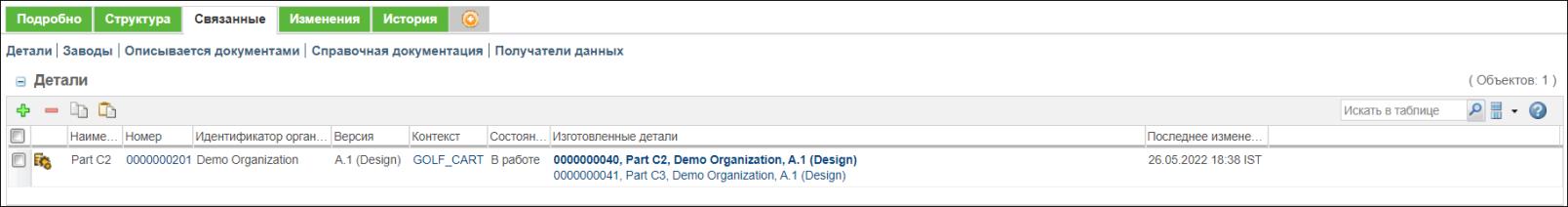

◦ Вкладка Связанные браузера технологического процесса

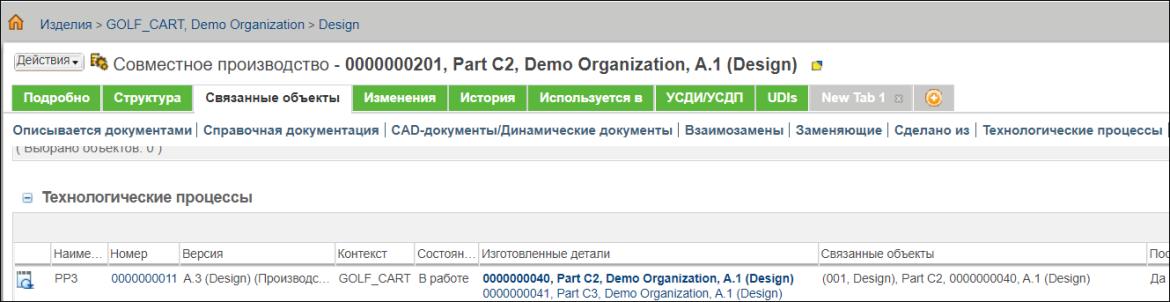

◦ Вкладка Связанные объекты на информационной странице объекта совместного производства
