ユースケース 10: プロセス計画割当を考慮して下流構造を生成
関連プロセス計画の情報を利用するロジックを使用して、転送先の構造内の部品に親部品を追加できます。転送される上流部品にプロセス計画が関連付けられている場合、その部品とオペレーションとの関連付けを使用して、転送先の構造内での親部品の作成がトリガーされます。このロジックは、親部品の名前を指定するために「部品への製造オペレーションのリンク」でのカスタム属性の定義を必要とします。
BOM トランスフォーマに以下の構造が存在するとします。
• Upstream Parent Part (Design) と Downstream Parent Part (Manufacturing) の間に対応リンクが存在します。
• 構造内のすべての部品の部品タイプは wt.part.WTPart です。

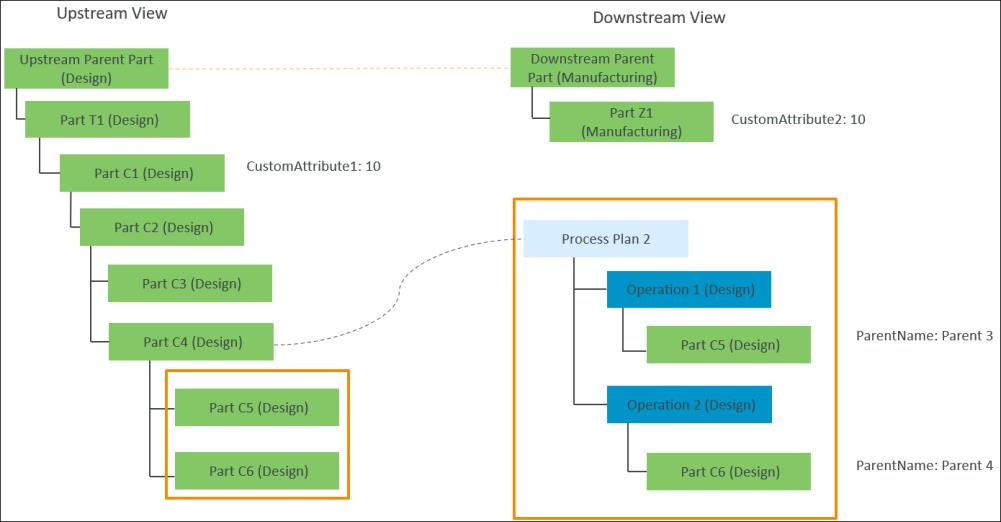

• Process Plan 2 が上流構造内の Part C4 (Design) に関連付けられており、ここで Part C5 (Design) と Part C6 (Design) はそのオペレーションによって消費されます。カスタム属性 ParentName を使用して親部品の名前を指定します。このプロセス計画は Part C5 (Design) と Part C6 (Design) の親部品の作成をトリガーします。
1. Windchill/codebase/com/ptc/core/foundation/associativity にあるファイル associativity.properties.xconf にアクセスします。
2. Windchill/codebase/com/ptc/core/foundation/associativity ファイルに以下の再構築規則を追加します。
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="transformoption=newPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="targetType=wt.part.WTPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="attributeMapping.rule1=CustomAttribute1:10:CustomAttribute2:10"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="useProcessPlanLogicEnabled=true"/>
Windchill/codebase/com/ptc/core/foundation/associativity にあるファイル associativity.properties.xconf には、プロパティ <Property name="com.ptc.windchill.associativity.reconciliation.addusage.processPlanAllocationAttribute" default="ParentName"/> がすでに存在します。プロセス計画を扱うこのユースケースでは、このプロパティが使用されます。デフォルト値を変更できます。ここで、ParentName は「部品への製造オペレーションのリンク」でのカスタム属性です。
 | 上流で選択した部品に対して  操作を開始すると、選択した部品の下の構造がスキャンされます。このコンフィギュレーションによって以下の処理が行われます。• 部品属性 CustomAttribute1 が 10 に設定されている部品が検出された場合、検出された部品は、下流の、部品タイプが wt.part.WTPart で部品属性 CustomAttribute2 が 10 に設定されている部品の下に、新規部品として追加されます。 • ParentName 属性に基づいて、下流に新規部品が作成されます。プロセス計画のオペレーションに割り当てられている部品が、この部品の下に追加されます。 |
3. Part T1 (Design) を選択し、中央の枠のツールバーにある をクリックします。
をクリックします。4. BOM トランスフォーマに以下の構造が表示されます。

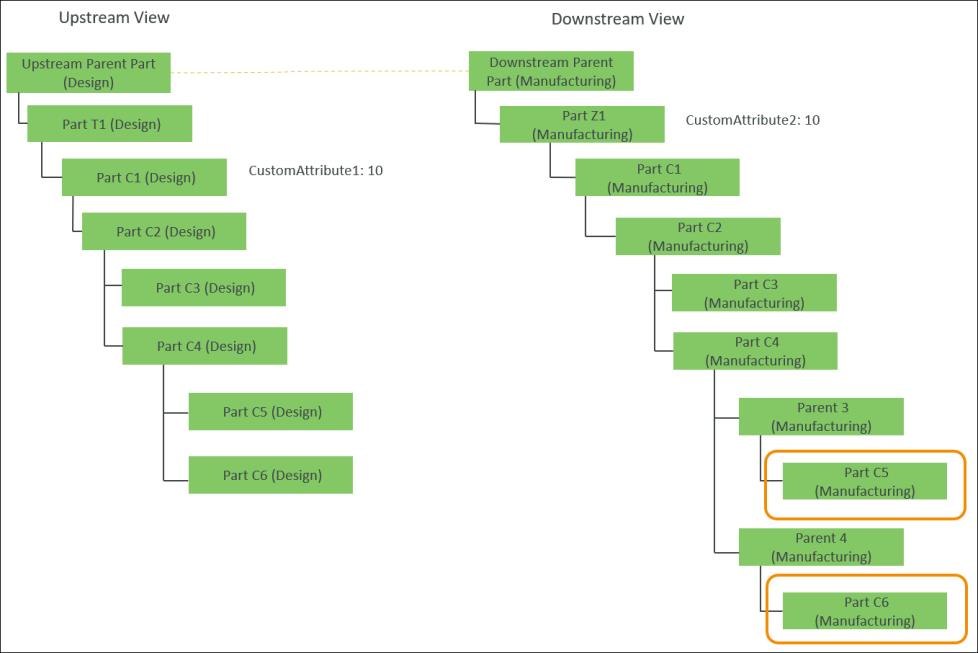

「下流構造を生成」操作を実行すると、Part C4 (Manufacturing) が再構築されて新規親部品が取り込まれます。Parent 3 と Parent 4 は、アクティブな下流ビュー、つまり製造内に作成されます。これは、Parent 3 および Parent 4 は、それぞれ Part C5 (Design) および Part C6 (Design) のカスタム属性 ParentName に割り当てられている値であるためです。このユースケースでは、以下の 2 つのプロパティを使用して変換が実行されます。
• <AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="useProcessPlanLogicEnabled=true"/>
• <Property name="com.ptc.windchill.associativity.reconciliation.addusage.processPlanAllocationAttribute" default="ParentName"/> .
カスタム属性の定義
この場合、プロパティ <Property name="com.ptc.windchill.associativity.reconciliation.addusage.processPlanAllocationAttribute" default="ParentName"/> が使用されます。デフォルト値を変更することもできます。ここで、ParentName は「部品への製造オペレーションのリンク」でのカスタム属性です。
