Anwendbare Teile für Standard-Steuereigenschaften anzeigen
Sie können die auf die Standard-Steuereigenschaften anwendbaren Kind-Teile auf der Registerkarte Steuereigenschaften im Stücklisten-Transformator anzeigen. Diese Informationen werden als Pfad in der Spalte Anwendbare Teile angezeigt, beginnend beim ausgewählten Elternteil bis hin zu den anwendbaren Kind-Teilen oder Vorkommen von Kind-Teilen. Die Teilenummern im Pfad werden sowohl im Verwendungsmodus als auch im Vorkommensmodus per senkrechtem Strich (|) getrennt.
Sie können anwendbare Kind-Teile für eine Standard-Steuereigenschaft entweder beim Erstellen der Standard-Steuereigenschaft oder beim Anwenden der Standard-Steuereigenschaft auf Teile definieren. Weitere Informationen finden Sie unter Anwendbare Teile für Standard-Steuereigenschaften definieren.
 |
Passen Sie die Tabellenansicht auf der Registerkarte Steuereigenschaften an, um auf die Spalte Anwendbare Teile zuzugreifen. Diese Spalte ist auch auf der Registerkarte Steuereigenschaften des Prozessplan-Browsers, in der Tabelle Steuereigenschaften auf der Teile-Informationsseite und der Operationen-Informationsseite sowie in den Arbeitsanweisungen verfügbar.
|
Das folgende Beispiel zeigt die Pfade, die in verschiedenen Szenarien angezeigt werden.

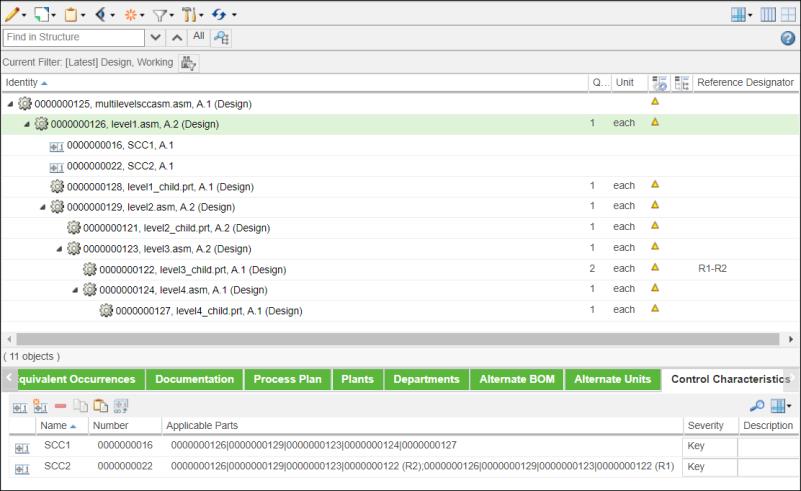

In der dargestellten Struktur besitzt das Teil "level1(000000126)" die Standard-Steuereigenschaften "SCC1" und "SCC2". "SCC1" wird auf das Teil "level4_child(000000127)" angewendet. Daher beginnt der für "SCC1" angezeigte Pfad bei "level1(000000126)" und endet bei "level4_child(000000127)". Jedes Teil dazwischen ist das Elternteil des nachfolgenden Teils.
"SCC2" wird auf das Teil "level3_child(000000122)" angewendet, das zwei Vorkommen enthält. Daher werden für "SCC2" zwei ähnliche durch ein Semikolon getrennte Pfade angezeigt, die bei "level1(000000126)" beginnen und bei "level3_child(000000122)" enden. Jedes Teil dazwischen ist das Elternteil des nachfolgenden Teils. Der Referenz-Designator für das Teil "level3_child(000000122)" wird auch im Vorkommenspfad angezeigt.

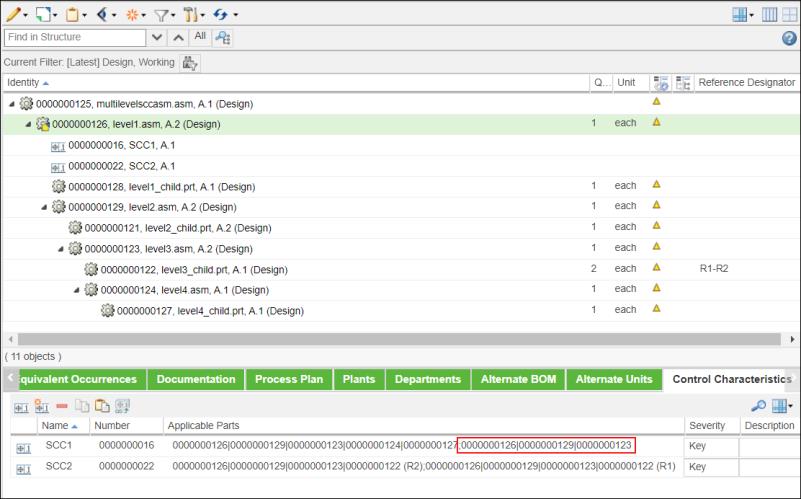

Wenn die Standard-Steuereigenschaft auf ein anderes Kind-Teil oder Vorkommen eines Kind-Teils angewendet wird, wird für diese Standard-Steuereigenschaft ein zusätzlicher Pfad hinzugefügt. In der dargestellten Struktur wird "SCC1" auch auf das Teil "level3(000000123)" angewendet. Daher wird der Pfad, der bei "level1(000000126)" beginnt und bei "level3(000000123)" endet, für "SCC1" hinzugefügt.
| | Die in der Spalte Anwendbare Teile angezeigten Kind-Teile-Pfade werden basierend auf der Konfigurationsspezifikation (Filter) gefiltert, die auf die Teilestruktur angewendet wird. |
