Терминология, используемая в массовых производственных ведомостях материалов
Следующие термины характерны для функций массовой производственной ведомости материалов.
|
Термин
|
Определение
|
|---|---|
|
Базовая ведомость конструкционных материалов
|
Базовая ведомость конструкционных материалов - это структура, включающая полную ведомость материалов для всех исполнений конкретного изделия. Базовая ведомость конструкционных материалов включает все элементы всех исполнений. Другими словами, система извлекает исполнения из базовой ведомости конструкционных материалов.
Дополнительные сведения см. в следующих разделах:
|
|
Базовая производственная ведомость материалов
|
Базовая производственной ведомость материалов создается из базовой ведомости конструкционных материалов с помощью стандартных действий преобразования структуры MPMLink. Например, Новая дочерняя ветвь. При использовании действия  Генерировать массовые дочерние ведомости материалов система использует базовую производственную ведомость материалов в качестве шаблона для генерирования массовых производственных ведомостей материалов исполнения. Это означает, что система ссылается на структуру базовой производственной ведомости материалов для создания массовых производственных ведомостей материалов исполнения.Дополнительные сведения см. в следующих учебниках: |
|
Ведомость конструкционных материалов исполнения или конструкционное исполнение
|
• Ведомость конструкционных материалов исполнения или E-исполнение - это одно из исполнений, извлеченных или сгенерированных из базовой ведомости конструкционных материалов с помощью спецификаций исполнений.
• Ведомость конструкционных материалов исполнения - это ведомость материалов для конкретной спецификации исполнения. Она извлекается по определенным правилам, существующим в спецификации исполнения. • При использовании действия Генерировать массовые дочерние ведомости материалов система использует ведомость конструкционных материалов исполнения как ссылку для создания массовых производственных ведомостей материалов исполнения. |
|
Исполнение производственной ведомости материалов или M-исполнение
|
Производственная ведомость материалов исполнения или M-исполнение является поднабором базовой производственной ведомости материалов. Она извлекается или генерируется из базовой производственной ведомости материалов.
Производственная ведомость материалов исполнения или M-исполнение является поднабором базовой производственной ведомости материалов. Она генерируется из базовой производственной ведомости материалов. Система преобразует базовые производственные ведомости материалов (для ведомостей конструкционных материалов исполнения) для создания производственных ведомостей материалов исполнения.
|
|

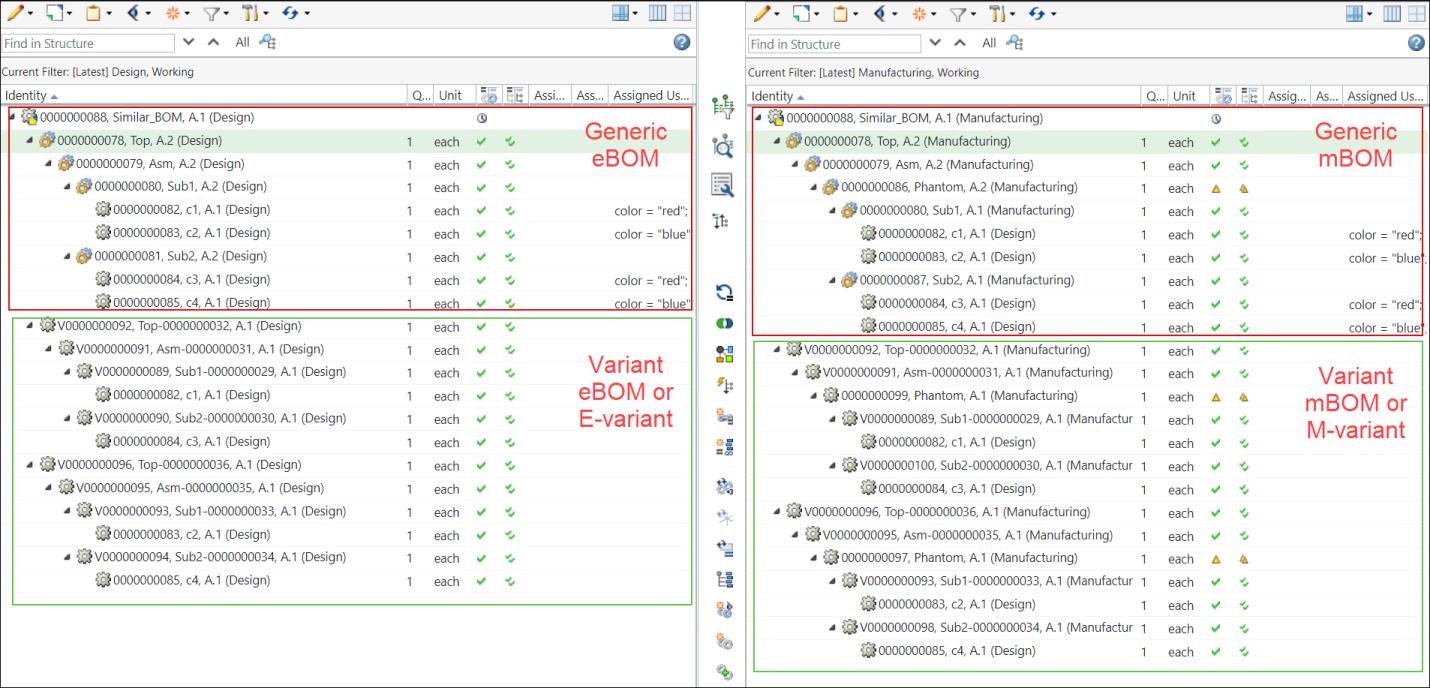

Подобная ведомость материалов
|
Подобная ведомость материалов является узлом или деталью, где содержатся все базовые ведомости материалов подобных базовых сборок и их исполнения.
Вариант использования:
Предположим, что имеется три связанные базовые ведомости материалов. Все три базовые ведомости материалов являются сборками двигателей, представляющими комбинацию деталей. Все двигателя принадлежат разным моделям автомобиля. Кроме того, для всех двигателей существуют различные исполнения. В таком случае система позволяет структурировать все двигатели в одном подобном узле вед. материалов. Теперь, когда вы обращаетесь к подобным ведомостям материалов, вы можете получить доступ ко всему, вместо того чтобы открывать их по отдельности.
|
|
Непреобразуемая деталь
|
При преобразовании базовой ведомости конструкционных материалов в базовую производственную ведомость материалов можно добавлять детали только в базовую производственную ведомость материалов. Эти детали отсутствуют в базовой ведомости конструкционных материалов. Такие детали называют непреобразуемыми деталями. Дополнительные сведения см. в следующих разделах:
|
Термин | Определение |
|---|---|
Базовое выражение | Базовые выражения представляют собой варианты опций, которые можно назначить деталям и связям использования деталей, чтобы определить условия включения компонента в структуру изделия. |
Вариант | Значение, присвоенное опции Например, опция "Страна" может иметь в качестве вариантов значения "США", "Мексика" и "Германия". Windchill различает варианты продаж и конструкции, которые могут определяться для опций продаж и конструкции. |
Конфигурируемый узел | Деталь Windchill, которая может иметь одну или несколько дочерних деталей, представляющих собой различные варианты конструкции и конфигурации компонента или функционального модуля. Windchill использует конфигурируемые узлы для встраивания вариантов в структуру изделия. |
Структура конфигурируемого изделия | Структура изделия, включающая конфигурируемые узлы для поддержки возможности создания нескольких исполнений изделия из одной структуры изделия. |
Результат | То же, что и исполнение |
Фильтр опций | Набор критериев, определенный пользователем для фильтрации структуры изделия на основе вариантов, назначенных деталям, и использования деталей в структуре. |
Опция | Возможность или особенность изделия, которое может быть разработано с вариациями. Например, для изделия опция "Напряжение" может иметь варианты "100", "110" и "220", а опция "Цвет" может иметь варианты "красный", "зеленый" и "синий". В Windchill опция создается в пуле опций и может повторно использоваться в наборах опций. Опцию можно охарактеризовать как опцию конструирования или как опцию продаж. Например, один вариант продаж навигационной системы может позволять выбирать из нескольких вариантов конструирования, таких как антенна, система глобального позиционирования (GPS), сенсорный экран или картографическое ПО. |
Параметр | Атрибут, определенный локально в пределах контекста конфигурируемого узла для поддержки расширенной логики выбора. Параметр может быть переменной целого, действительного, логического, строкового или другого типа. Параметр может иметь ограничения значений, основанные на других параметрах, таблицах вариантов и входных выражениях. Значение выбранного варианта опции можно сопоставить значению параметра и использовать в процессе конфигурирования детали. Дополнительные сведения о параметрах см. в следующих разделах: |
Семейство изделий | Набор связанных изделий, представляющих диапазон возможностей и имеющих существенный процент общих деталей. В Windchill семейства изделий определяются набором опций и связанной структурой конфигурируемого изделия. |
Исполнение | Деталь или структура детали, представляющая определенную конфигурацию конфигурируемой структуры изделия. Входные данные, использованные для создания этого исполнения, хранятся в спецификации исполнения. Исполнение - это тип результата, полученный в процессе конфигурирования детали. Дополнительные сведения см. в следующих разделах: |
Спецификация исполнения | Запись вводов пользователя, включая варианты опции и значения параметров (если применимо), предоставленных в процессе конфигурирования и используемых для генерирования структуры исполнения детали. Спецификация исполнения - это тип результата, полученный в процессе конфигурирования. |
Непреобразуемая деталь | Во время преобразования базовой ведомости конструкционных материалов в базовую производственную ведомость материалов можно добавлять детали только в базовую производственную ведомость материалов. Эти детали отсутствуют в базовой ведомости конструкционных материалов. Они присутствуют только в базовой производственной ведомости материалов. Такие детали называют непреобразуемыми деталями. Дополнительные сведения см. в следующих разделах: |
