Структуры, сгенерированные с использованием плана маршрутизации
При выборе плана маршрутизации в качестве источника в диалоговом окне Инициализировать производственные структуры создаются следующие структуры.
Сгенерированные структуры

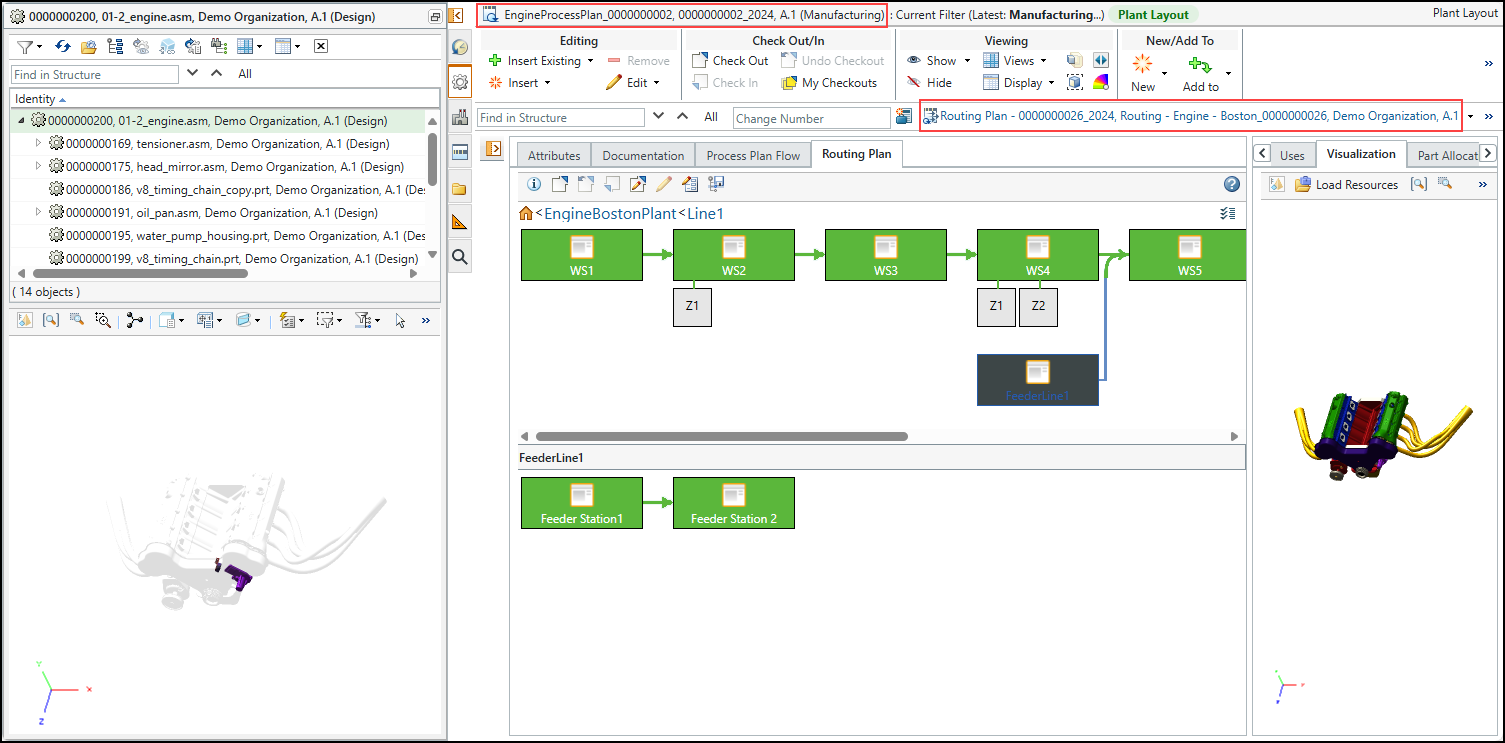

Если была выбрана одна деталь, выбранная структура открывается в компоновке завода. Если было выбрано несколько деталей, в компоновке завода открывается одна из деталей в выбранном списке. В ней отображаются новая структура технологического процесса и связанный с ней план маршрутизации. Любые связанные объекты, такие как операции и последовательности, также создаются и отображаются в технологическом процессе.
Дополнительные сведения о компоновке завода см. в разделе Открытие производственных структур, связанных с планом маршрутизации.

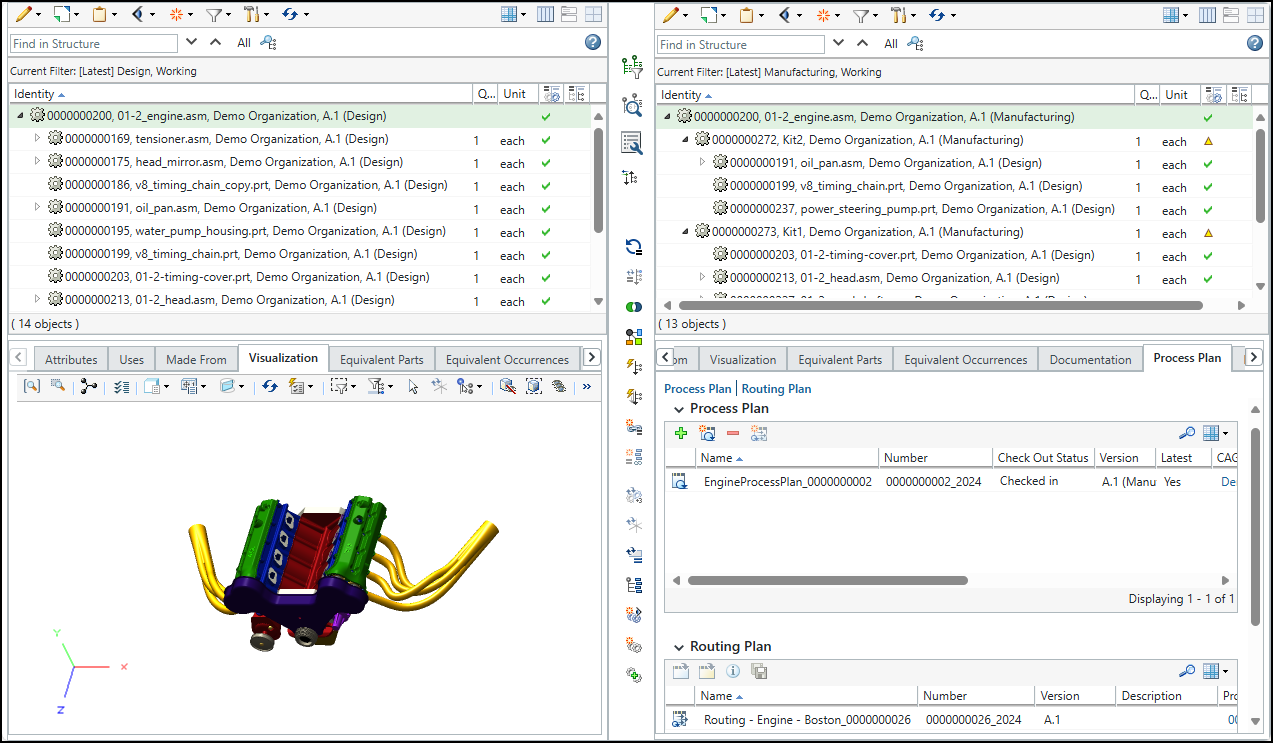

Доступ ко всем объектам можно получить из баннера сообщения подтверждения, отображаемого сверху, или из расположения папки, указанной в диалоговом окне Инициализировать производственные структуры. Можно просмотреть сгенерированные структуры, перейдя в папку и открыв новую деталь в преобразователе вед. материалов или открыв новый план маршрутизации в компоновке завода.
Наименование нового технологического процесса и плана маршрутизации отображается в следующем формате: <наименование исходного технологического процесса или плана маршрутизации>_<обозначение исходного технологического процесса или плана маршрутизации>. К новому технологическому процессу и номеру плана маршрутизации добавляется числовой суффикс, указанный в диалоговом окне Инициализировать производственные структуры.
Новые детали имеют те же наименования, что и исходные, но их можно определить по числовому суффиксу, указанному во время генерирования.
Уведомление по эл. почте

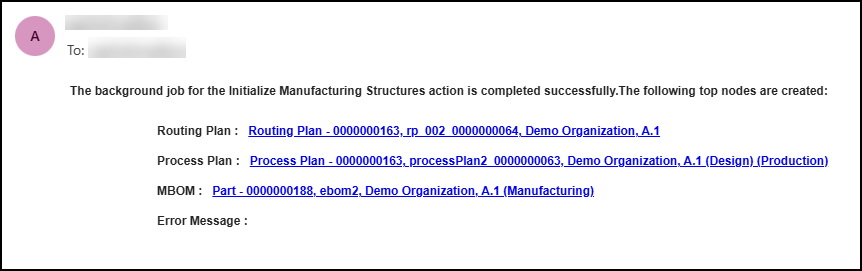

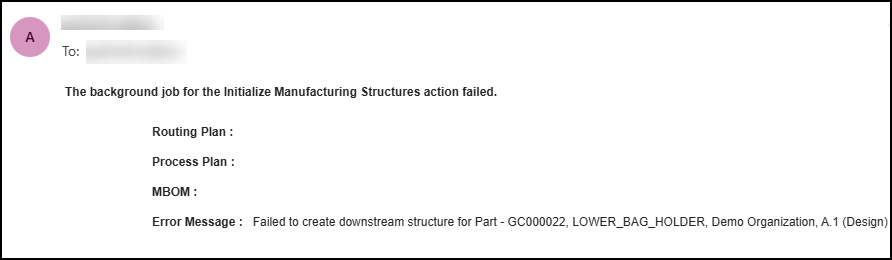

При успешном или неудачном завершении задания по электронной почте отправляются следующие уведомления.
Ключевые моменты создания производственных вед. материалов
Создание производственной вед. материалов зависит от дочерней структуры, связанной с выбранным планом маршрутизации.
• При выборе плана маршрутизации, связанного с дочерней деталью, которая не эквивалентна ни одной родительской детали, этот план маршрутизации действует как шаблон для создания дочерней структуры. Можно задать правила преобразования и реструктурирования в файле правил или в файле свойств дочерней детали, связанной с планом маршрутизации. Чтобы создать связи эквивалентности между конкретными деталями, можно указать правила связи эквивалентности в файле правил или файле свойств с помощью конфигурации equivalentLinkRules. Дополнительные сведения см. в разделе Пример использования 17. Генерация дочерней структуры и создание связи эквивалентности на основе шаблона.
• При выборе плана маршрутизации, связанного с дочерней деталью, эквивалентной родительской детали, связанная с планом маршрутизации дочерняя деталь действует как шаблон производственной ведомости материалов для создания дочерней структуры, а родительская деталь действует как аналогичная ведомость конструкционных материалов. Действие преобразования, которое использовалось для создания шаблона производственной ведомости материалов, теперь используется для создания аналогичной производственной ведомости материалов. Дополнительные сведения см. в разделе Генерирование с использованием существующих ведомостей материалов.
