Пример использования 6. Генерирование дочерней структуры путем сопоставления двух разных атрибутов использования

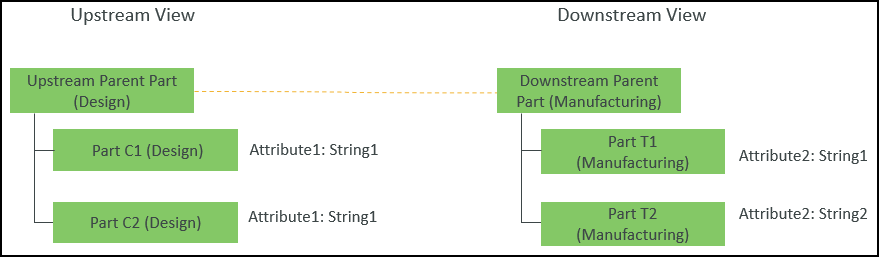

Обратите внимание, что в преобразователе вед. материалов присутствует следующая структура:
• Связь эквивалентности существует между Upstream Parent Part (Design) и Downstream Parent Part (Manufacturing).
Чтобы создать дочернюю структуру путем сопоставления разных атрибутов использования, можно указать правила преобразования и реструктурирования, используя файл правил или файл свойств.
Использование файла правил
{
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.usage.Attribute1:String1",
"target.usage.Attribute2:String1"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newPart"
}
]
}
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.usage.Attribute1:String1",
"target.usage.Attribute2:String1"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newPart"
}
]
}
Использование файла свойств
1. Откройте файл associativity.properties.xconf в папке Windchill/codebase/com/ptc/core/foundation/associativity.
2. Добавьте следующие правила реструктуризации.
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPartUsageLink" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPartUsageLink" value="transformOption=newPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPartUsageLink" value="targetType=wt.part.WTPartUsageLink"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPartUsageLink" value="attributeMapping.rule1=Attribute1:String1:Attribute2:String1"/>
После инициирования действия
с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация обеспечивает следующее:
с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация обеспечивает следующее:• Если система Windchill обнаруживает деталь с заданным для атрибута использования детали Attribute1 значением String1, обнаруженная деталь добавляется в дочернюю структуру как новая деталь под деталью, для которой задан тип детали wt.part.WTPart, а для атрибута использования детали Attribute2 задается значение String1.

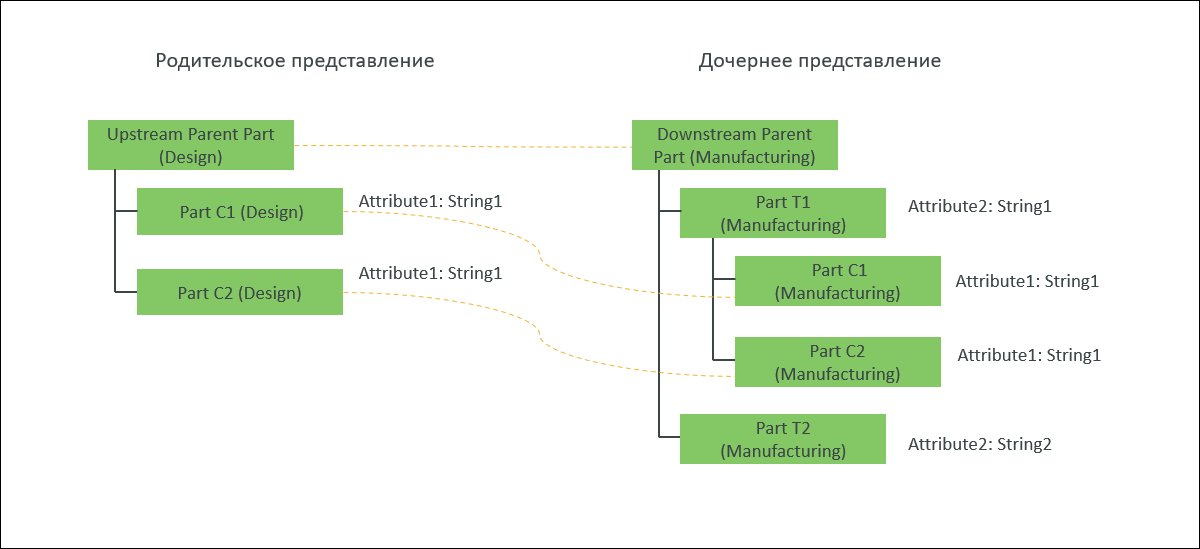

В преобразователе вед. материалов появится следующая структура:
Part C1 (Manufacturing) и Part C2 (Manufacturing) добавляются как новые детали под деталью Part T1 (Manufacturing).
