Пример использования 12. Генерирование дочерней структуры путем определения диапазона
Можно генерировать дочернюю структуру путем определения диапазона. Можно создать атрибут и использовать его для определения диапазона.

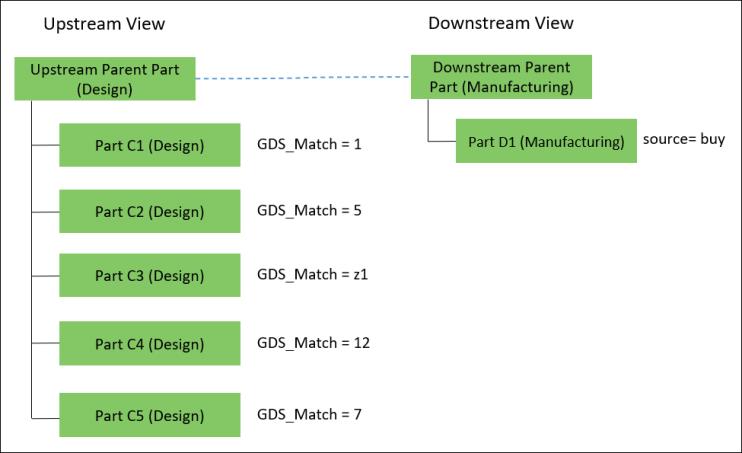

Обратите внимание, что в преобразователе вед. материалов присутствует следующая структура:
• Связь эквивалентности существует между Upstream Parent Part (Design) и Downstream Parent Part (Manufacturing).
• Все детали в структуре имеют тип детали wt.part.WTPart.
• Для настройки Разделитель для определения диапазона задано значение >. Это значение установлено по умолчанию.
• Атрибут детали GDS_Match типа String создается в файле WTPart. Используйте этот атрибут для определения диапазона.
• Для атрибута source в Part D1 (Manufacturing) задано значение buy.
Чтобы создать дочернюю структуру, определив диапазон, можно указать правила преобразования и реструктурирования, используя файл правил или файл свойств.
Использование файла правил
{
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.part.GDS_Match:1>9",
"target.part.source:buy"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newBranch"
}
]
}
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.part.GDS_Match:1>9",
"target.part.source:buy"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newBranch"
}
]
}
Использование файла свойств
1. Откройте файл associativity.properties.xconf в папке Windchill/codebase/com/ptc/core/foundation/associativity.
2. Добавьте следующие правила реструктуризации.
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="transformOption=newBranch"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="targetType=wt.part.WTPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="attributeMapping.rule1=GDS_Match:1>9:source:buy"/>
 | Значение GDS_Match 1>9 описывает диапазон. Для настройки Разделитель для определения диапазона задано значение >. 1>9 означает диапазон от 1 до 9. В этом случае система рассматривает следующие значения для сравнения: 1, 2, 3, 4, 5, 6, 7, 8 и 9. |

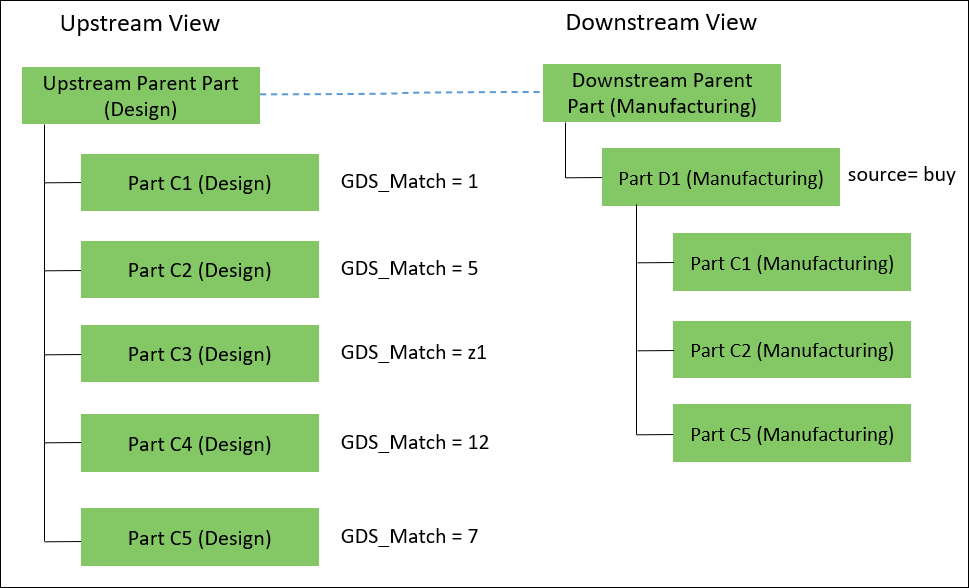

После выполнения действия "Генерировать дочернюю структуру" в преобразователе вед. материалов отображается следующая структура:
Система проходит структуру ниже выбранной детали. Эта конфигурация гарантирует, что при значении атрибута GDS_Match для родительской детали от 1 до 9 родительская деталь будет добавлена как новая ветвь в подходящей целевой дочерней детали.
На основе указанных критериев Part C1 (Manufacturing), Part C2 (Manufacturing) и Part C5 (Manufacturing) добавляются как новые детали под Part D1 (Manufacturing).
Part C3 и Part C4 не переносятся в дочернее представление, поскольку значение атрибута GDS_Match не находится в свойствах в указанном диапазоне.
