Вкладка "Контролируемые характеристики"
Контрольные характеристики в процессе, детали, сборке или системе представляют собой любые функциональные элементы, геометрические или материальные свойства, которые можно классифицировать, измерять (или определять их количество) и для которых необходимо управление вариациями или отклонениями.
Используйте вкладку Контролируемые характеристики для просмотра и добавления контролируемых характеристик, а также для управления ресурсами, назначенными контролируемой характеристике. Доступные опции зависят от выбранного объекта на панели структуры.
• Если выбраны деталь или технологический процесс, используйте эту вкладку для создания контролируемых характеристик
• Если выбрана операция, используйте эту вкладку для назначения контролируемых характеристик и ресурсов другим контролируемым характеристикам
Доступные действия
В следующей таблице описываются действия, доступные на панели инструментов этой вкладки.
|
Значок
|
Действие
|
Описание
|
|---|---|---|
 |
Вставить существующ.
|
Добавление существующей контролируемой характеристики.
|
 |
Вставить новую
|
Добавление новой контролируемой характеристики.
|
 |
Удалить стандартную контролируемую характеристику
|
Удаление выбранной контролируемой характеристики из детали или операции, которой она назначена.
|
 |
Копировать стандартную контролируемую характеристику
|
Копирование выбранной контролируемой характеристики в буфер обмена.
|
|
Дублировать и вставить контролируемую характеристику
|
Дублирование и перемещение контролируемой характеристики из буфера обмена в обозначенное расположение.
|
|
 |
Вставить
|
Перемещение контролируемой характеристики из буфера обмена в обозначенное расположение.
|
 |
Обновить элемент модели
|
Используйте для поиска и выбора нового элемента модели, который должен быть связан с контролируемой характеристикой.
|
 |
Показать строку поиска/Скрыть строку поиска
|
Используйте для поиска контролируемой характеристики из списка контролируемых характеристик.
|
 |
Табличные представления (по умолчанию)
|
Настройка табличных представлений.
|
Атрибуты на вкладке "Контролируемые характеристики"
На вкладке Контролируемые характеристики преобразователя вед. материалов присутствуют следующие атрибуты:
• Обозначение
• Наименование
• Серьезность
• Описание
• Графическое представление элемента модели
• Версия
• Контекст
Можно редактировать значения Серьезность и Описание встроенной контролируемой характеристики. Если элемент модели связан с контролируемой характеристикой, информация об этом элементе модели отображается в окне Графическое представление элемента модели.
Графическое представление элемента модели на вкладке "Контролируемая характеристика"
Контролируемую характеристику можно добавить на вкладке "Контролируемая характеристика" с помощью следующих операций.
• Вставить существующий
• Вставить нов.
• Вставить
Информация, отображающаяся в атрибуте Графическое представление элемента модели, может быть разной - в зависимости от выбора.
• Если нет элемента модели, связанного с деталью, атрибут остается незаполненным.
• Если существует только одно значение, соответствующее критериям, атрибут отображается со значением по умолчанию.
• При наличии нескольких значений запись для этого атрибута по умолчанию отображается незаполненной. Откроется диалоговое окно Выбрать элемент модели, в котором записи контролируемой характеристики можно назначить элемент модели. Выберите элемент модели в раскрывающемся списке Идентификатор элемента модели для данной записи. Этот выбор необходимо делать для каждой записи контролируемой характеристики для указанной категории. Элемент модели может быть назначен записи контролируемой характеристики только один раз. Если элемент модели не выбран, это поле будет незаполненным. Если все элементы модели, кроме одного, еще нужно назначить, следующий элемент модели будет автоматически назначен следующей записи, созданной для этой контролируемой характеристики.
• Для стандартных контролируемых характеристик используются единицы измерения, определенные в системе Windchill.
Дополнительные сведения о системах единиц измерения см. в следующих разделах:
В столбце Графическое представление элемента модели преобразователя ведомости материалов отображаются значения, соответствующие единицам измерения, заданным в настройке Система измерения. Рассмотрим следующий пример использования.

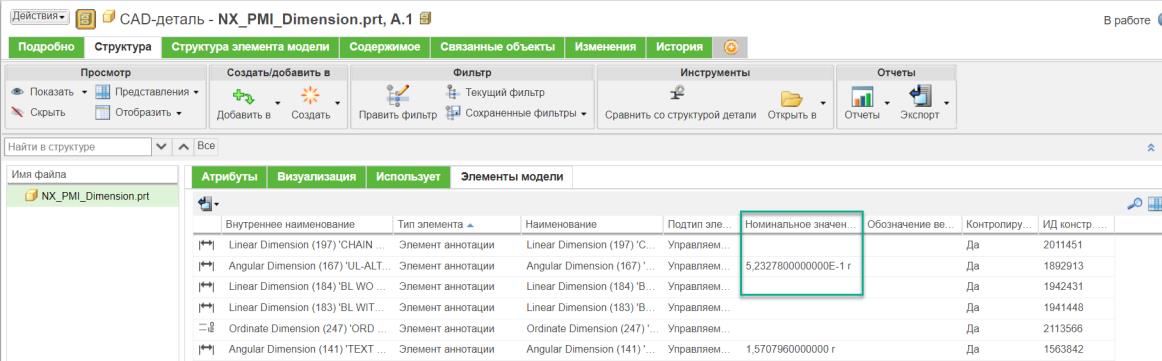

1. Несколько элементов модели связаны с CAD-деталью NX_PMI_Dimension. Элементы модели имеют различные типы.
Имейте в виду, что для элемента модели Angular Dimension (167) значение атрибута Nominal dimension value for Angle отображается в радианах.
2. Деталь Engine1 с типом wtpart также связана с CAD-деталью NX_PMI_Dimension.
3. Задайте для настройки Система измерения значение USCS.
Дополнительные сведения о настройке Система измерения см. в разделе Отображение значений атрибутов с единицами измерения.

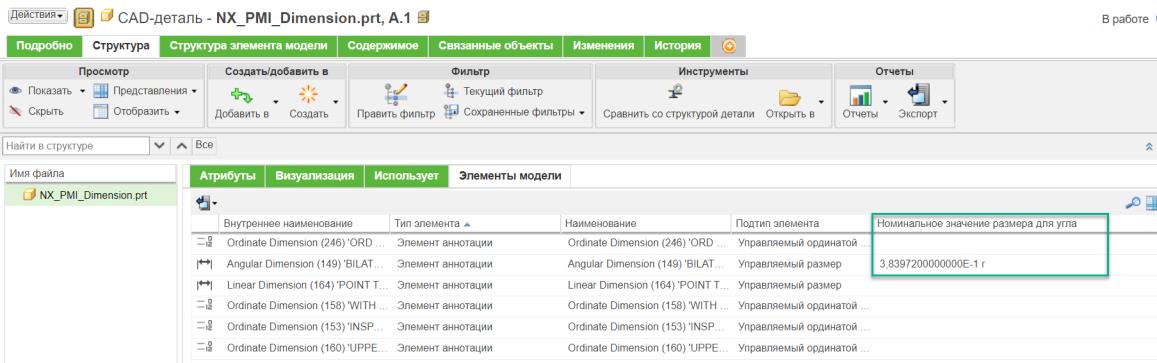

4. В зависимости от заданного значения настройки соответственно изменяются значения атрибутов.
Значение атрибута Nominal dimension value for Angle теперь отображается в градусах.
5. Откройте деталь Engine1 в преобразователе ведомости материалов.
6. Создайте новую стандартную контролируемую характеристику scc_167, для которой Категория совпадает с категорией элемента Angular Dimension (167).
7. На вкладке Контролируемые характеристики выберите scc_167, а затем выберите следующий идентификатор элемента модели: Angular Dimension (167).

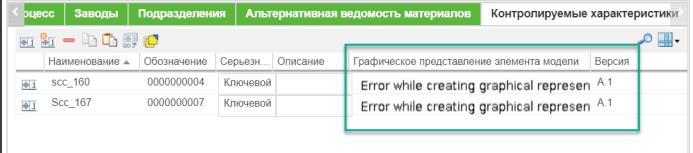

8. Для scc_167 в столбце Графическое представление элемента модели значение отображается в градусах. Это происходит потому, что для настройки Система измерения задано значение USCS.
 | Значение, отображаемое в столбце Графическое представление элемента модели, также отображается в следующих расположениях: • Информационная страница CAD-детали • Таблица Контролируемые характеристики на информационной странице детали • Браузер технологического процесса • Рабочая инструкция • Вкладка Связанные для операции |
