Вкладки заданий преобразователя вед. материалов

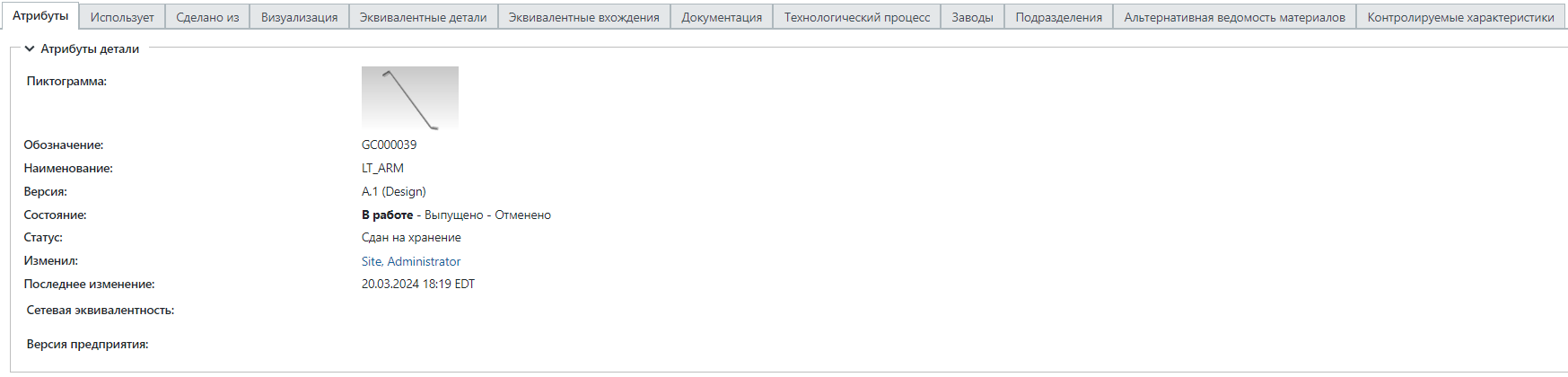

На вкладках заданий, расположенных в нижней части родительской и дочерней панелей структуры, отображается информация, относящаяся к объекту детали, выбранному в структуре дерева, находящейся непосредственно сверху.
В следующей таблице приведено общее описание каждой вкладки, которая отображается на панели.
Вкладка | Описание | ||
|---|---|---|---|
Атрибуты | Используется для просмотра и изменения атрибутов объекта, выбранного в дереве структуры. Вкладка Атрибуты содержит информацию об атрибуте и изображение пиктограмм для объекта, выбранного на панели структуры. Такие атрибуты, как Обозначение и Наименование, являются общими для всех выбранных объектов. | ||
Использует | Используется для редактирования информации об использовании дочерней детали сборки, выбранной в дереве структуры. Дополнительные сведения см. в разделе Вкладка "Использует". | ||
Сделано из | Используется для просмотра связей между исходными деталями и готовыми деталями и управления этими связями. Можно также управлять объектами совместного производства, связанными с выбранными деталями. Дополнительные сведения см. в разделе Вкладка "Сделано из". | ||
Визуализация | Используется для создания и просмотра 3D-представления объектов в дереве структуры. | ||
Эквивалентные детали | Используется для отображения и изменения информации об эквивалентной детали объекта, выбранного в дереве структуры. | ||
Эквивалентные вхождения | Используется для отображения и изменения информации об эквивалентном вхождении объекта, выбранного в дереве структуры. | ||
Документация | Используется для просмотра, добавления, изменения или удаления связей документов ресурсов (альтернативы и подстановки) для объекта, выбранного в дереве структуры. Дополнительные сведения см. в разделе Вкладка "Документация". | ||
Технологический процесс | Используется для просмотра технологического процесса, связанного с выбранным объектом в дереве структуры. Дополнительные сведения см. в разделах Вкладка "Технологический процесс" и Вставка нового плана маршрутизации. | ||
Заводы | Используйте для управления связью производства с объектом, выбранным в дереве структуры.
| ||
Подразделения | Используется для управления связью объекта данных подразделения с объектом данных завода, выбранным в дереве структуры.
| ||
Альтернативная ведомость материалов | Отображает список альтернативных ведомостей материалов для объекта, выбранного в дереве структуры. | ||
Контролируемые характеристики | Используйте, чтобы просмотреть и добавить контролируемые характеристики и управлять ресурсами, назначенными контролируемой характеристике. Дополнительные сведения см. в разделе Контролируемые характеристики. |
 | Несмотря на то что на панели структуры можно одновременно выбрать несколько объектов, на вкладках каждый раз может отображаться информация, связанная только с одним объектом. Поэтому информация на вкладках заданий представляет только последний выбранный объект. |
