문서 탭

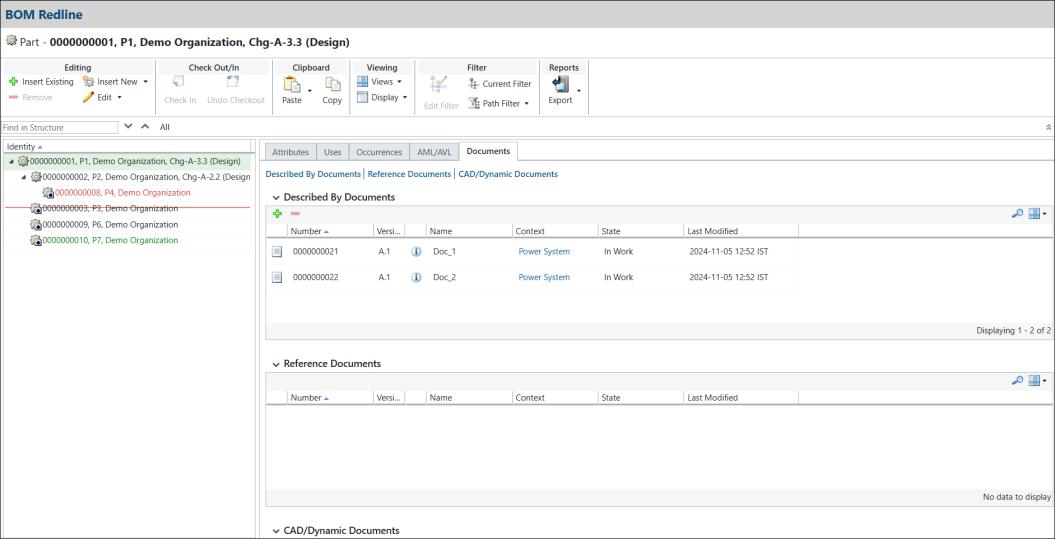

레드라인을 열 때 레드라인 구조 창에서 문서 탭을 볼 수 있습니다. 문서 탭은 BOM 레드라인 부품에 대해 표시되며, 이는 BOM 레드라인이 있는 선택된 하위 부품에 대한 루트 부품입니다.
문서 탭에서는 부품과 연관된 문서만 볼 수 있습니다. 다음 유형의 문서 연관 테이블이 표시될 수 있습니다.
• 설명자 문서 - 선택한 부품에 대한 버전별 문서 보기를 표시합니다. 필요에 따라 문서를 추가하거나 제거할 수 있습니다.

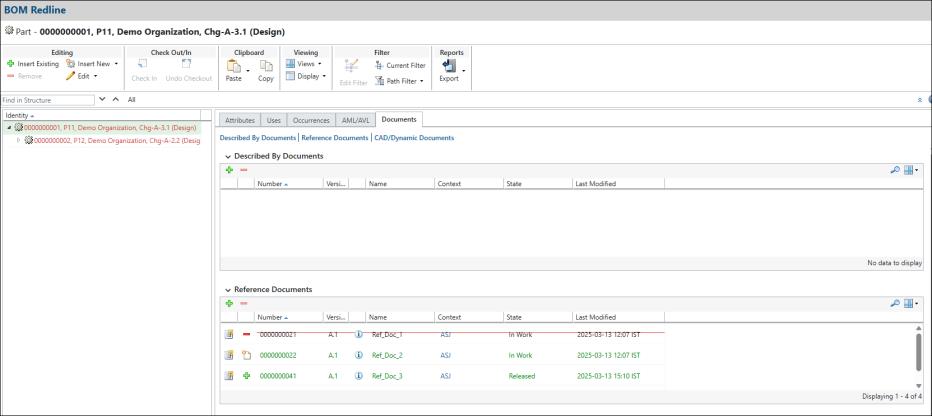

• 참조 문서 - 선택한 부품과 연관된 문서를 표시합니다. 필요에 따라 문서를 추가하거나 제거할 수 있습니다.
• CAD/동적 문서 - 선택한 부품에 대한 CAD 어셈블리 구조의 요소를 나타내는 문서의 읽기 전용 보기를 표시합니다.
 |
CAD/동적 문서에 대한 문서 연관 테이블에서 엔트리 추가 또는 삭제와 같은 작업을 수행할 수 없습니다.
|
다음 테이블과 섹션에서는 레드라인의 설명자 문서에 대해 설명합니다.
Windchill의 설명자 문서는 부품이 개정된 후에도 Windchill 부품 구조에서 변경되지 않고 유지되는 문서 유형입니다.
참조 문서는 부품이 개정된 경우에도 Windchill 부품 구조에서 변경되지 않고 유지되는 문서 유형입니다.
레드라인을 선택하면 문서 탭에서 문서의 이름, 번호, 버전, 컨텍스트, 상태 및 마지막으로 수정한 날짜와 같은 정보를 제공합니다. 이 탭을 사용하여 다음 작업을 수행합니다.
• 연관된 문서의 속성 정보를 봅니다.
• 기존 또는 새 설명자 문서 및 참조 문서를 BOM 레드라인 또는 BOM 레드라인이 있는 선택된 하위 부품에 추가합니다.
• BOM 레드라인 또는 BOM 레드라인이 있는 선택된 하위 부품에서 설명자 문서 및 참조 문서를 제거합니다.
다음 표에서는 설명자 문서 및 참조 문서에 대한 문서 탭에서 수행할 수 있는 작업에 대해 설명합니다.
작업 | 아이콘 | 설명 | ||
|---|---|---|---|---|
기존 삽입 |  | 기존 문서를 BOM 레드라인 부품 및 BOM 레드라인이 있는 선택된 하위 부품에 연관시킵니다. 자세한 내용은 문서 삽입을 참조하십시오.
| ||
선택 항목 제거 |  | BOM 레드라인 부품 또는 BOM 레드라인이 있는 선택된 하위 부품에서 선택한 설명자 문서 또는 참조 문서를 제거합니다.
|
속성 설명
다음 표에서는 문서 탭의 기본 테이블 보기에 표시되는 문서 속성에 대해 설명합니다.
속성 | 설명 | ||
|---|---|---|---|
변경 내용 표시기 | 기본 객체와 비교할 때의 변경 유형입니다. 변경 내용 표시기 열은 기본적으로 사용할 수 없습니다.
| ||
번호 | 문서의 고유한 숫자 식별자입니다. | ||
버전 | 문서의 개정 및 이터레이션입니다. | ||
이름 | 문서의 텍스트 식별자입니다. | ||
컨텍스트 | 제품, 라이브러리 또는 프로젝트와 같이 객체가 저장되어 있는 컨텍스트입니다. | ||
최종 수정 날짜 | 객체를 마지막으로 체크 인한 날짜와 시간입니다. |
문서 탭의 변경 내용 표시기
변경 내용 표시기는 기본 객체를 레드라인과 비교할 때 발생한 변경 유형의 요약을 표시합니다. 다음 테이블은 변경 내용 표시기 열에 대한 아이콘 및 설명을 표시합니다.
표시기 | 아이콘 | 설명 |
|---|---|---|
공백 | 문서가 수정되지 않았음을 나타냅니다. | |
새로 삽입 |  | 릴리즈되지 않은 기존 문서 또는 새로 작성된 문서가 삽입됨을 나타냅니다. |
기존 삽입 | | 릴리즈된 기존 문서가 레드라인 구조에 삽입되었음을 나타냅니다. |
제거 | | 문서가 레드라인 구조에서 제거되었음을 나타냅니다. |
문서와 연관된 부품에 대한 되돌리기 작업의 사용 사례
되돌리기 작업은 문서와 관련된 변경 사항을 되돌리지 않습니다.
조직에 하위 부품이 있는 상위 레드라인 Part, Chg-A-1.1에 대한 다음 레드라인 구조 트리를 고려하십시오.
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1(Doc_1 문서와 연관됨)
◦ Part3
◦ Part4, Chg-A-2.5(Doc_3 문서와 연관됨)
◦ Part5, Chg-A-2.8
하위 부품 Part2, Chg-A-2.1, Part4, Chg-A-2.5 및 Part5, Chg-A-2.8도 레드라인입니다. 하위 부품 Part2 및 Part4는 각각 Doc_1 및 Doc_3 문서와 연관되어 있습니다.
부품 사용, 속성 및 발생을 수정하고 하위 부품에 Doc_5 문서를 추가하는 등 하위 부품 Part5, Chg-A-2.8을 변경하고 되돌리기 작업을 수행할 경우 다음을 확인할 수 있습니다.
• 부품 사용, 속성 및 발생에 대한 변경 사항이 원래 상태로 복원됩니다.
• 변경 내용이 되돌려지지 않기 때문에 문서 탭에 Doc_5가 계속 표시됩니다.
레드라인 구조 트리에서 결과 시각적 강조 표시 Part5, Chg-A-2.8은 빨간색으로 유지됩니다. 문서 테이블에서 Doc_5는 되돌려지지 않으므로 Doc_5는 되돌리기 작업 후에도 녹색을 유지합니다.
| | 레드라인 구조 트리 노드의 색상이 검은색으로 변경될 수 있으며 이는 모든 수정 사항이 되돌아갔기 때문에 변경 사항이 없음을 나타냅니다. 그러나 사용 변경 내용이 되돌아가더라도 레드라인 구조 트리 노드는 버전 속성, 문서 및 AML/AVL과 관련된 되돌릴 수 없는 수정으로 인한 변경을 계속 표시할 수 있습니다. |
