チュートリアル 4: ジェネリック eBOM、バリエーション eBOM、およびジェネリック mBOM での部品の置換

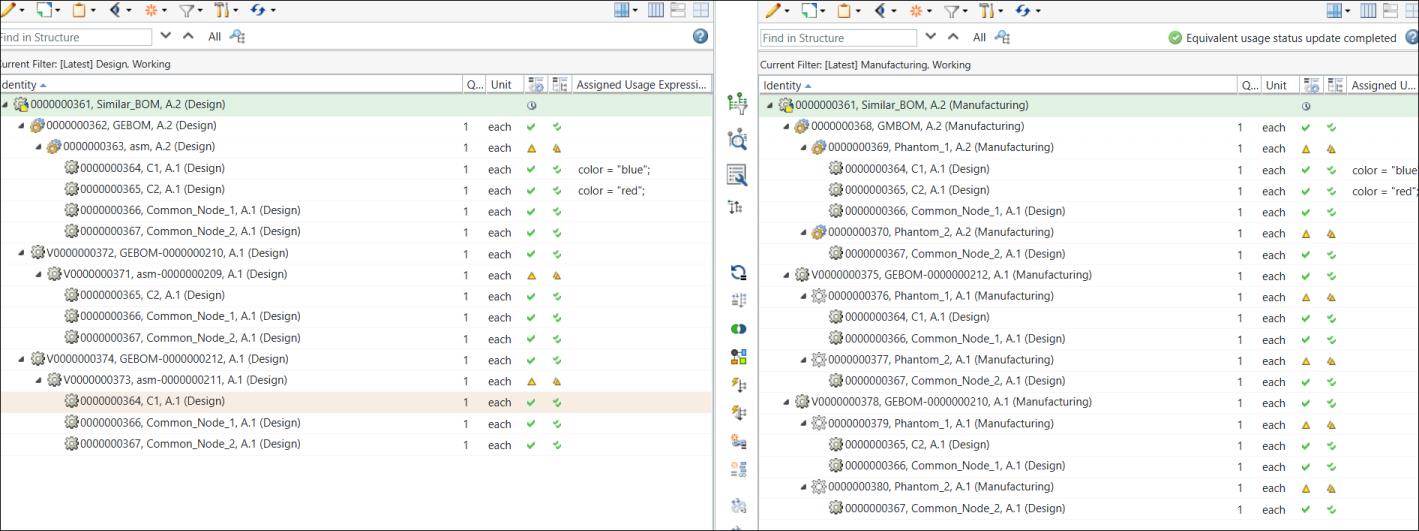

1. BOM トランスフォーマに以下の構造が存在するとします。
◦ 上流ビューには、ジェネリック eBOM 0000000362, GEBOM, (Design) があります。ジェネリック eBOM 0000000362, GEBOM, (Design) の下にあるアセンブリ 0000000363, asm, (Design) には、0000000364, C1 と 0000000365, C2 の 2 つの子部品が含まれています。部品 0000000364, C1 (Design) と 0000000365, C2 (Design) には、異なるオプションと選択肢が割り当てられます。アセンブリ 0000000363, asm, (Design) の下には、0000000366, Common_Node_1, (Design) と 0000000367, Common_Node_2, (Design) という 2 つの共通ノードがあります。
◦ 下流ビューには、ジェネリック mBOM 0000000368, GMBOM, (Manufacturing) があります。
◦ 上流ビューにあるジェネリック eBOM に対して、バリエーション eBOM 0000000372 (Design) と 0000000374 (Design) が作成されます。バリエーション eBOM を使用して、下流ビューにバリエーション mBOM が生成されます。

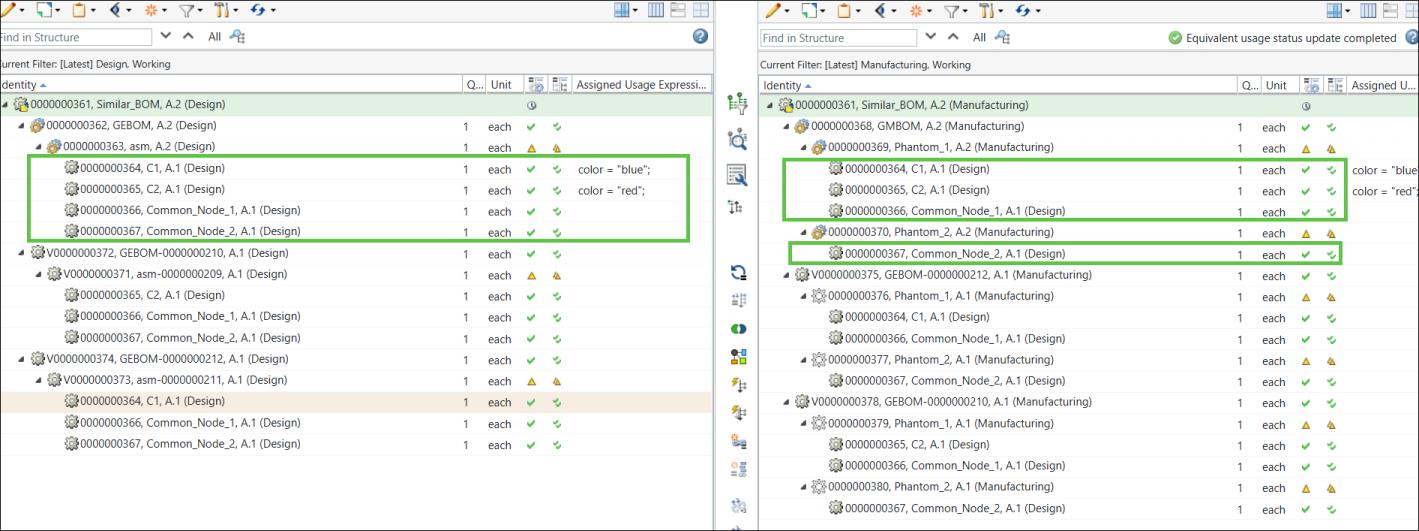

ハイライトされている部品を確認します。
部品は、下流ビューのファントム部品の下に追加されます。
ジェネリック eBOM、ジェネリック mBOM、およびバリエーション eBOM 内の部品を置換することが要件です。
2. ジェネリック eBOM 0000000362, GEBOM, (Design) の情報ページをブラウズします。

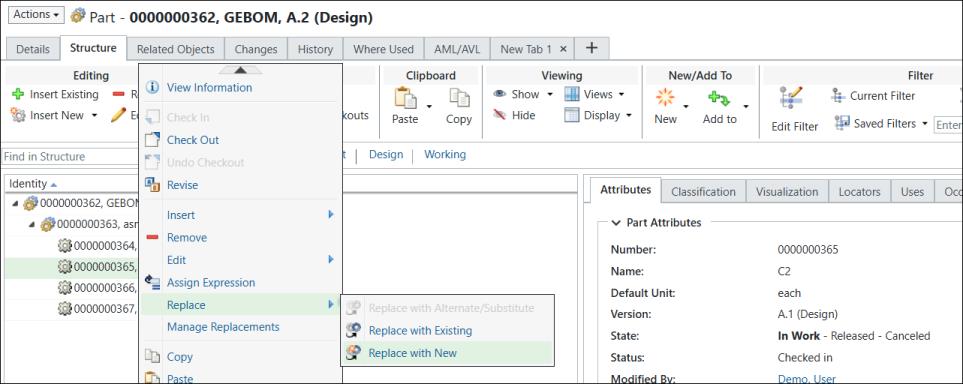

3. 「構造」タブで、部品 0000000365, C2 (Design) を選択します。右クリックして > を選択します。

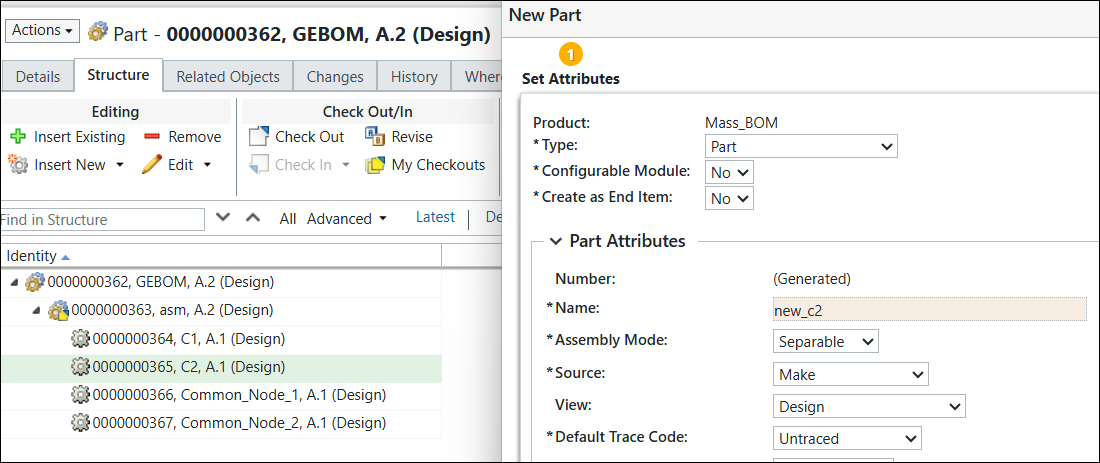

「新規部品」ダイアログボックスが開きます。名前を new_c2 として追加し、「完了」をクリックします。
「新規部品」ダイアログボックスが閉じ、部品 C2 が部品 new_c2 に置換されます。

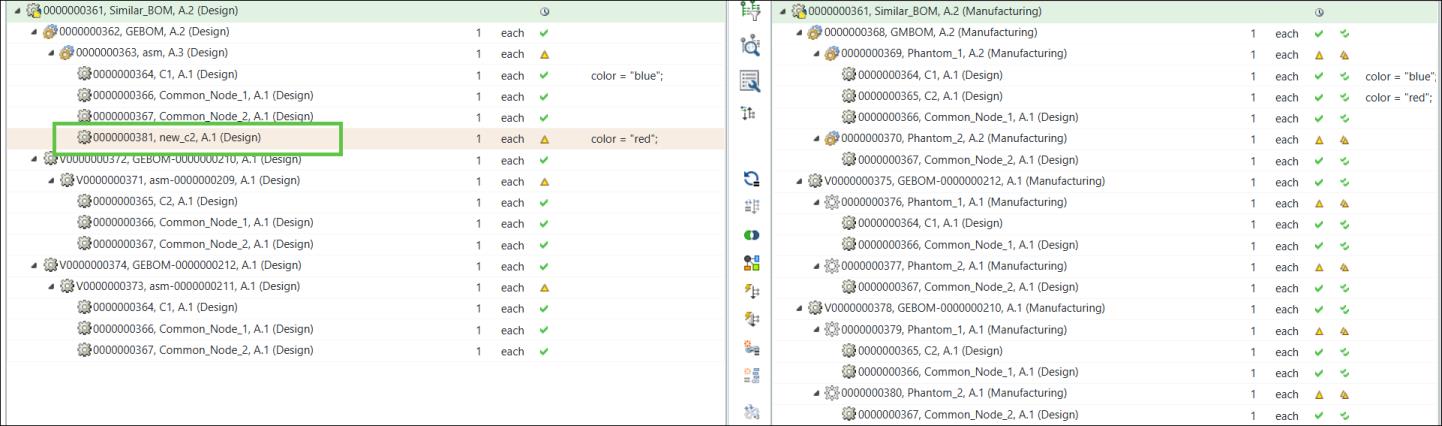

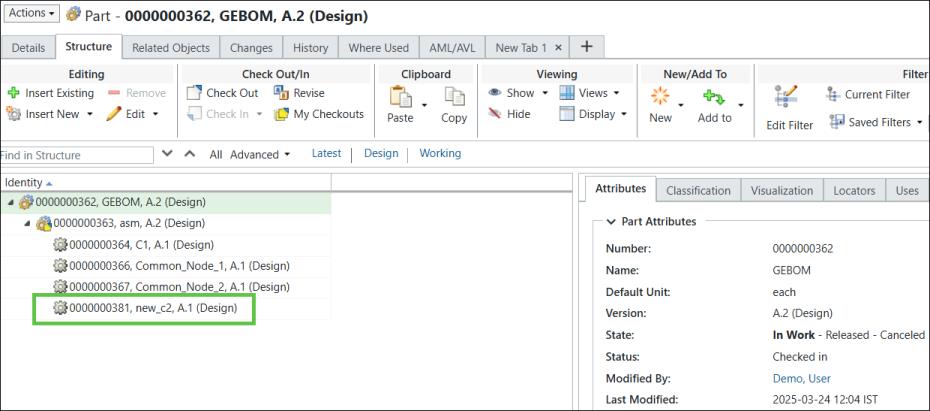

4. 変更をチェックインします。BOM トランスフォーマ内のジェネリック eBOM 構造が更新され、置換された部品が反映されます。
5. 上流ビューで部品 0000000363, asm, (Design) を選択し、変更を反映させるために
「構造を同期化」操作を開始します。

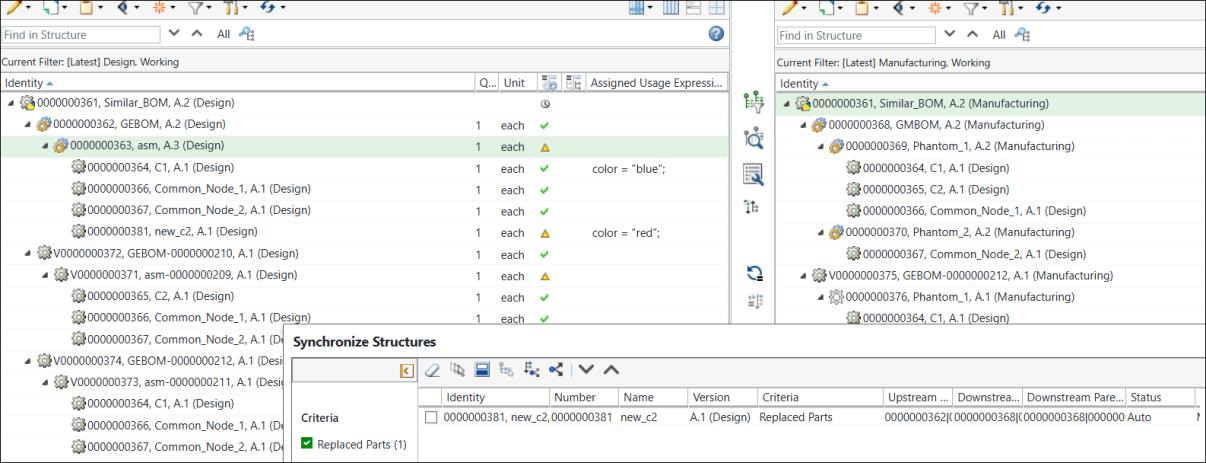

「構造を同期化」操作を開始します。6. 「構造を同期化」ダイアログボックスが開きます。置換された部品エントリがリストされます。
詳細については、上流構造と下流構造の同期化を参照してください。
7. 「構造を同期化」ダイアログボックスで部品を選択し、
「変更を下流に適用」をクリックして選択した変更を適用します。

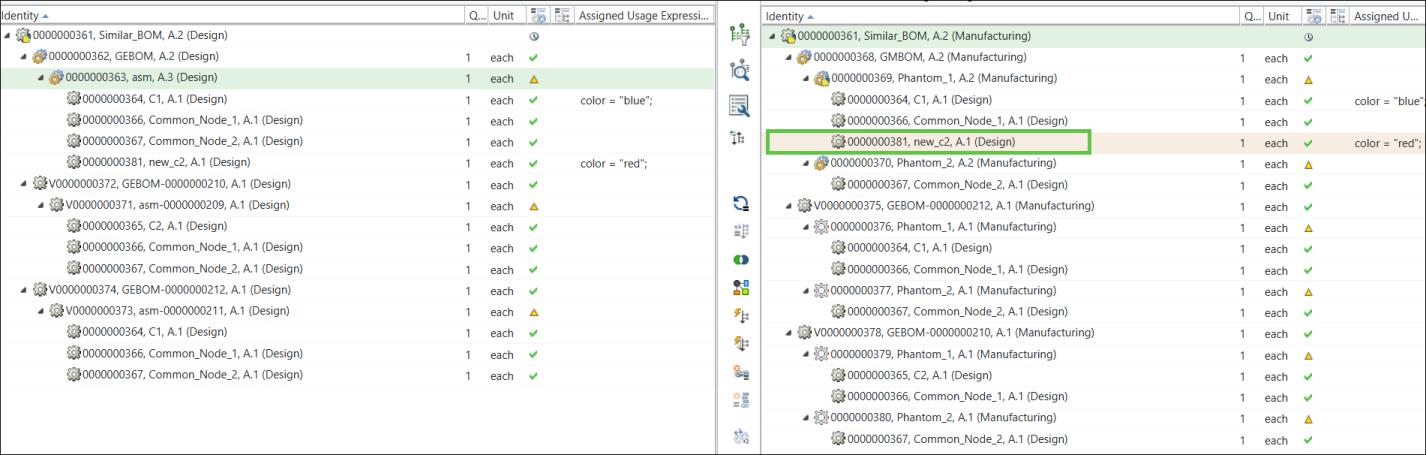

「変更を下流に適用」をクリックして選択した変更を適用します。部品が下流ビューに表示されます。
8. バリエーション仕様を再設定します。
部品の情報ページの「バリエーション仕様」テーブルを表示することで、すべてのバリエーションに関する情報を確認できます。バリエーション仕様のエントリをクリックすると、バリエーション仕様の情報ページが開きます。

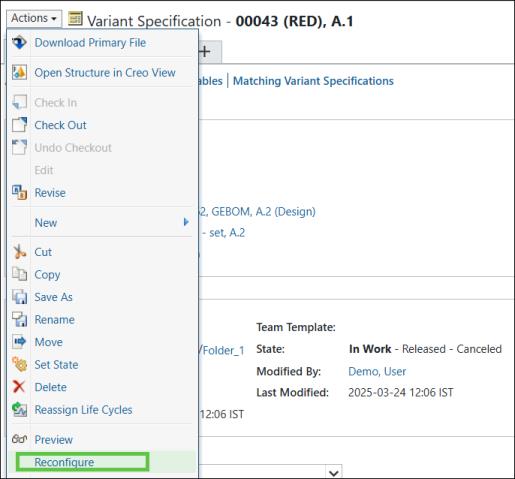

0043 (RED) バリエーション仕様を開き、「操作」リストで「再設定」を選択します。

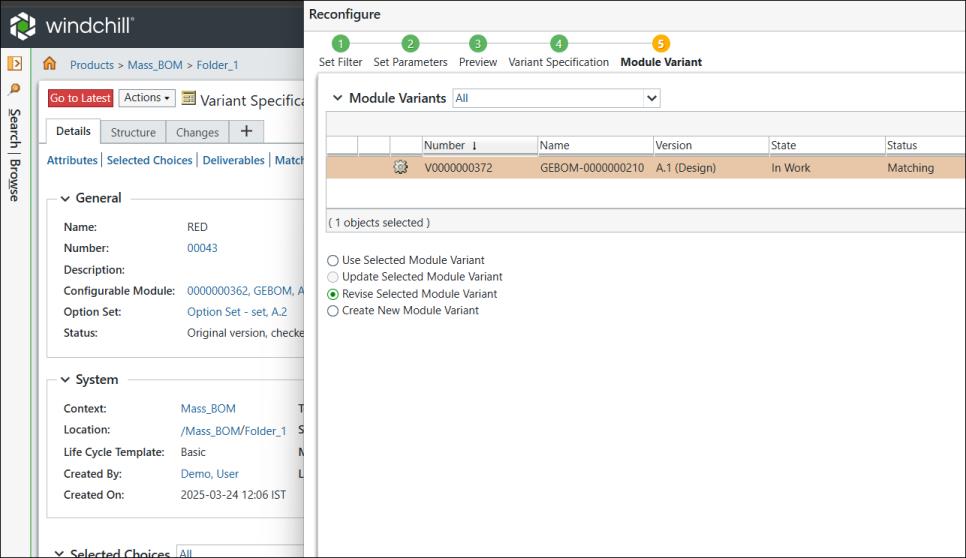

「再設定」ダイアログボックスが開きます。ビジネス要件に応じて変更を行います。

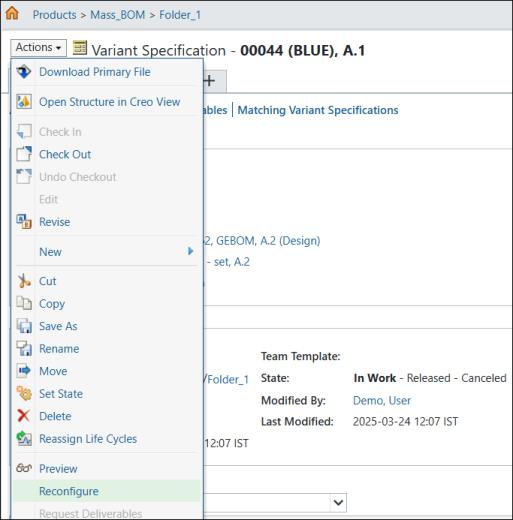

9. 0044 (BLUE) バリエーション仕様を開き、「操作」リストで「再設定」を選択します。
「再設定」ダイアログボックスが開きます。ビジネス要件に応じて変更を行います。

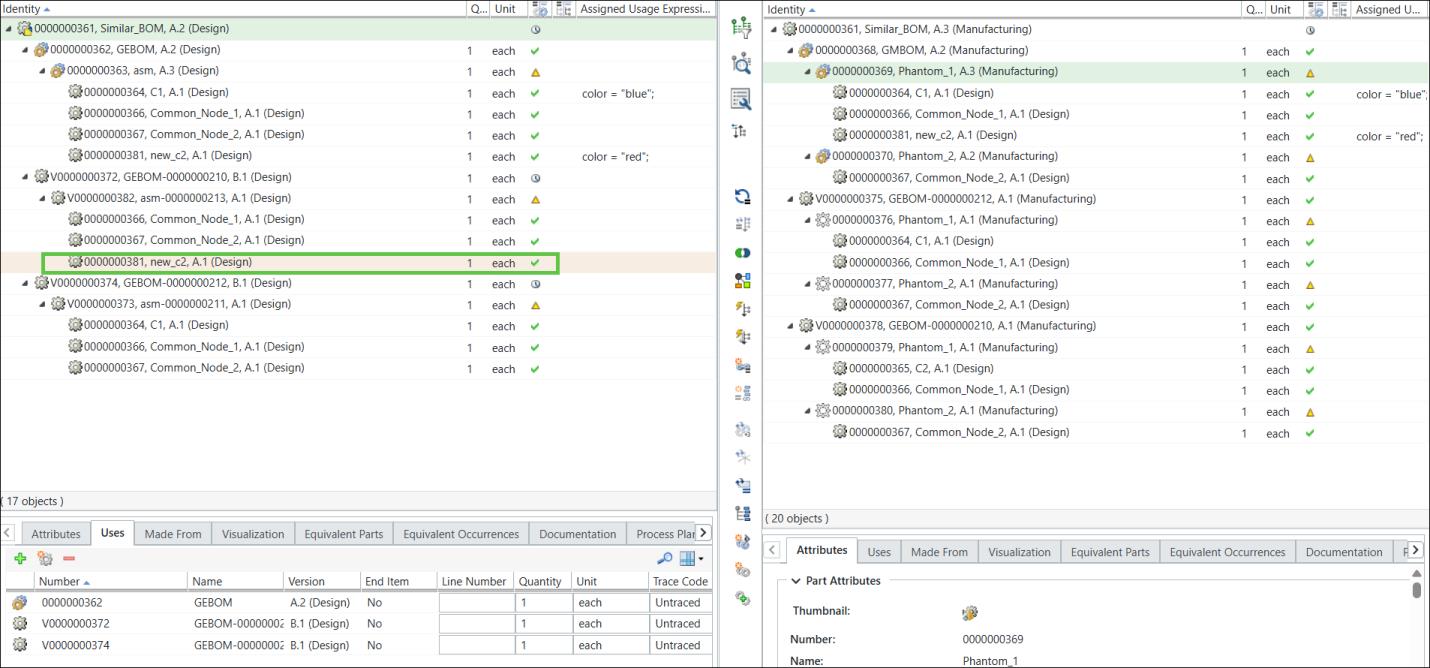

10. BOM トランスフォーマの上流ビューで、部品 new_c2 がバリエーション eBOM 0000000372 の下に表示されます。
 | バリエーション eBOM 0000000372 の作業版数も変更されています。 |

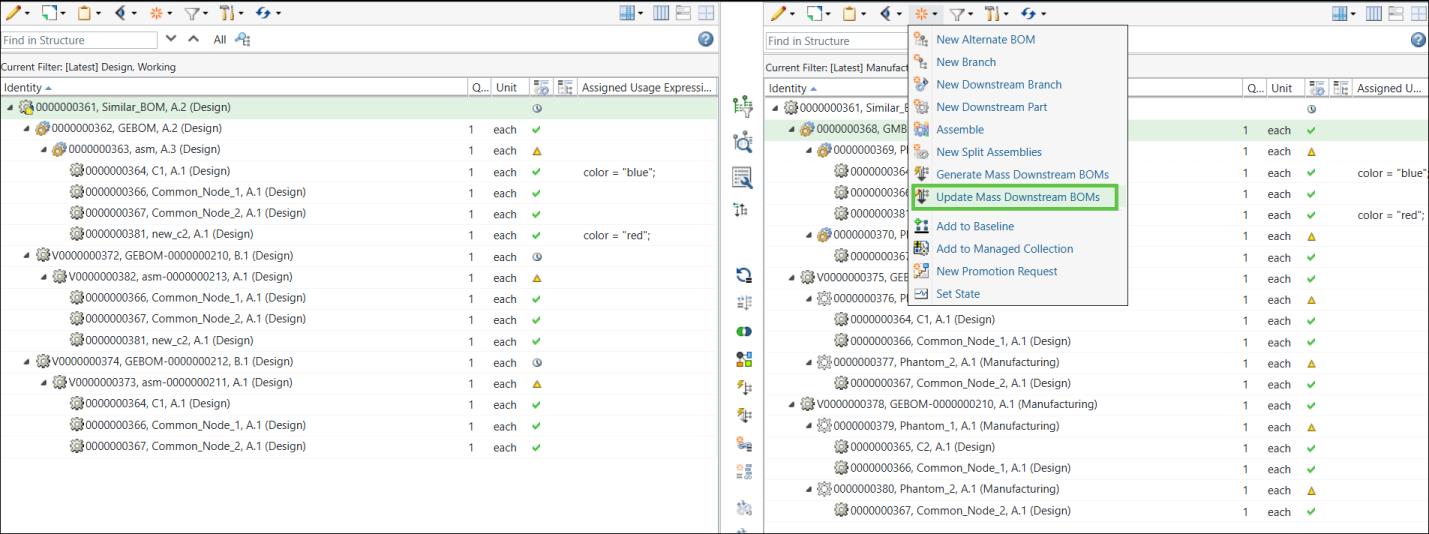

11. 「下流 BOM を一括更新」操作を開始します。
下流ビューでジェネリック mBOM 0000000368, GMBOM, (Manufacturing) を選択し、
「新規/追加」 >
「下流 BOM を一括更新」をクリックします。
「新規/追加」 > 「下流 BOM を一括更新」をクリックします。

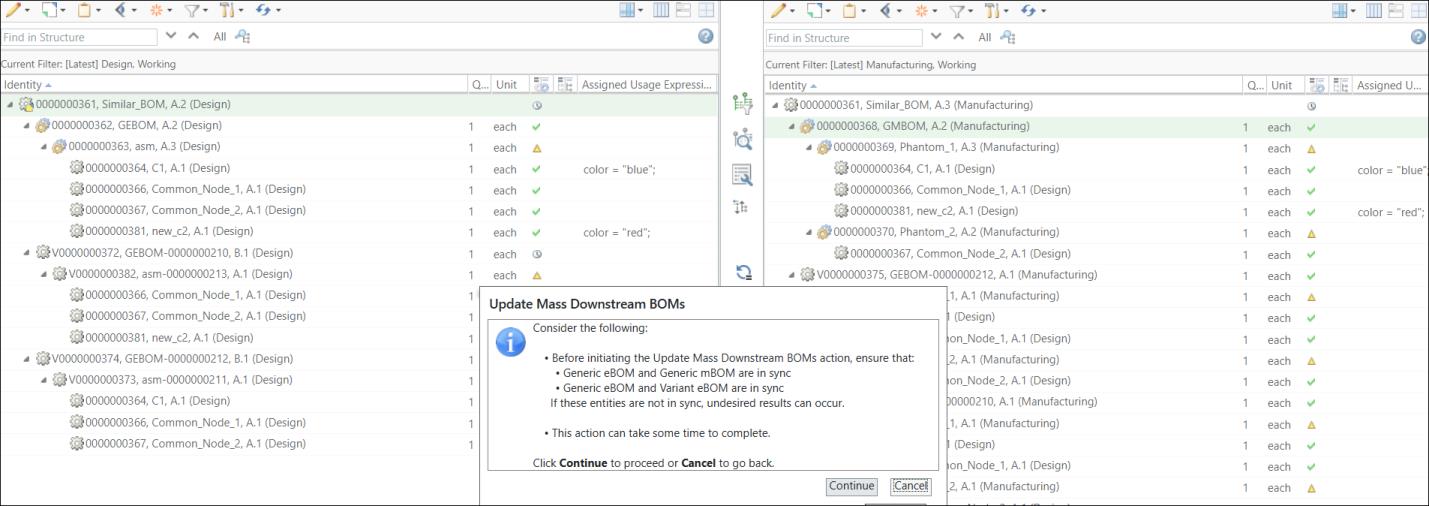

12. 「下流 BOM を一括更新」操作を開始すると、ユーザーに次のメッセージが表示されます。
「下流 BOM を一括更新」操作を開始すると、ユーザーに次のメッセージが表示されます。
13. 「継続」をクリックします。

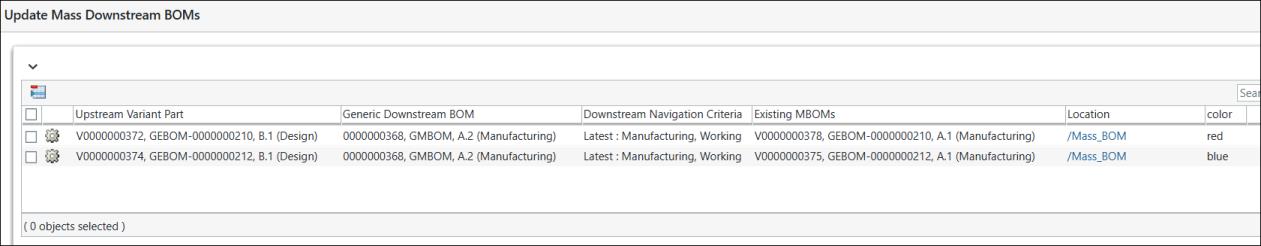

14. 「下流 BOM を一括更新」ダイアログボックスが開きます。以下の情報が表示されます。

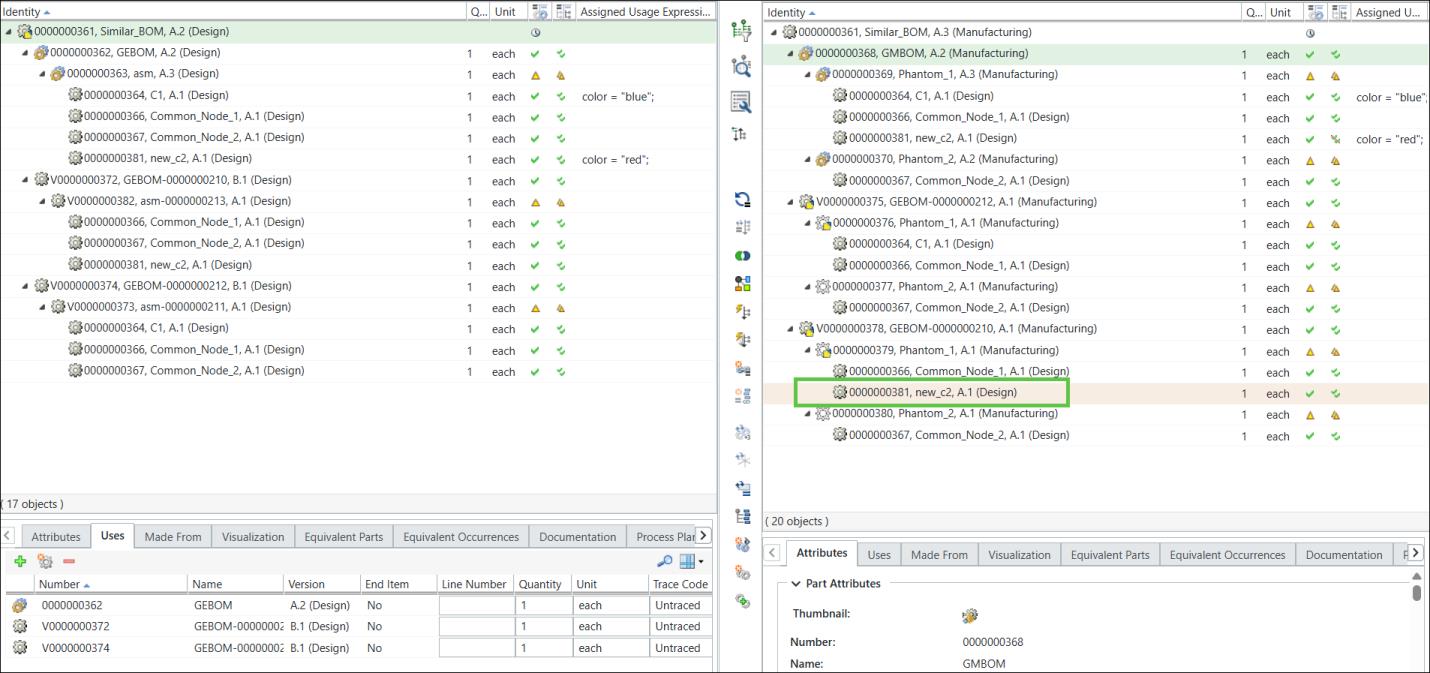

15. 「完了」をクリックします。「下流 BOM を一括更新」ダイアログボックスが閉じます。ジェネリック eBOM 構造、バリエーション eBOM 構造、およびジェネリック mBOM 構造で行った変更に基づいて、すべてのバリエーション mBOM が更新されます。
追加情報
置換プロセスが部分的にしか成功しなかった特定のシナリオでは、次のメッセージが表示されます: Some of the resolved discrepancies might not have turned out as expected. You may want to reconfirm.
