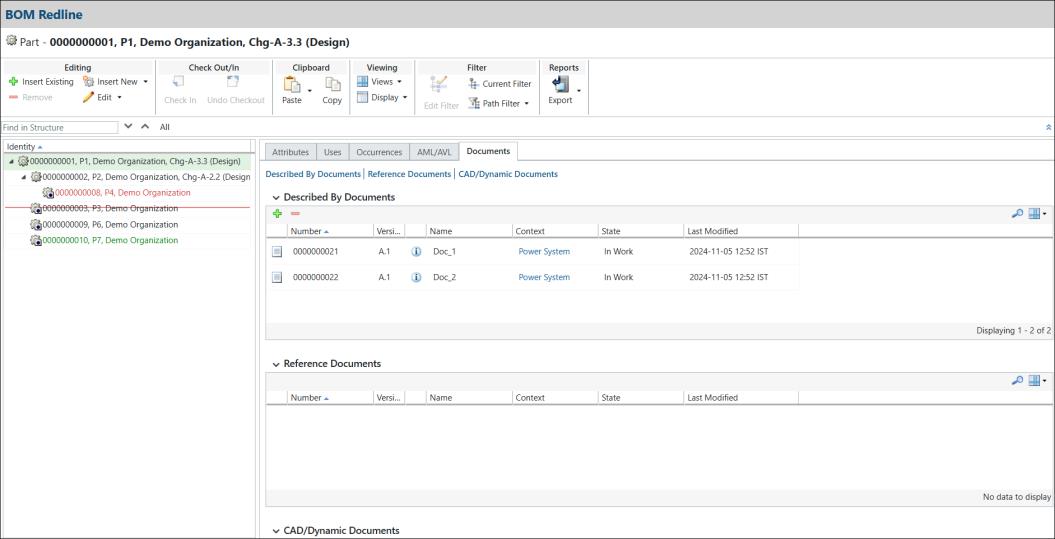

「ドキュメント」タブ
取り消し線を開くと、取り消し線構造枠に「ドキュメント」タブが表示されます。「ドキュメント」タブは、ルート部品である BOM 取り消し線部品と、BOM 取り消し線がある選択された子部品に表示されます。
「ドキュメント」タブには、部品に関連付けられているドキュメントのみが表示されます。以下のタイプのドキュメント関連付けテーブルが表示されます。
• 「詳細ドキュメント」 - 選択した部品のドキュメントのバージョン固有のビューが表示されます。必要に応じて、ドキュメントを追加または除去できます。
• 「参照ドキュメント」 - 選択した部品に関連するドキュメントが表示されます。必要に応じて、ドキュメントを追加または除去できます。
• 「CAD/ダイナミックドキュメント」 - 選択した部品の CAD アセンブリ構造のエレメントを表すドキュメントの読み取り専用ビューが表示されます。
 |
「CAD/ダイナミックドキュメント」のドキュメント関連付けテーブルについては、エントリの追加や削除などの操作は実行できません。
|
以下のテーブルとセクションでは、取り消し線における詳細ドキュメントについて説明します。
Windchill の詳細ドキュメントは、部品が改訂された後も Windchill 部品構造内で変更されないタイプのドキュメントです。
「参照ドキュメント」は、部品が改訂されても、Windchill 部品構造内で変更されないタイプのドキュメントです。

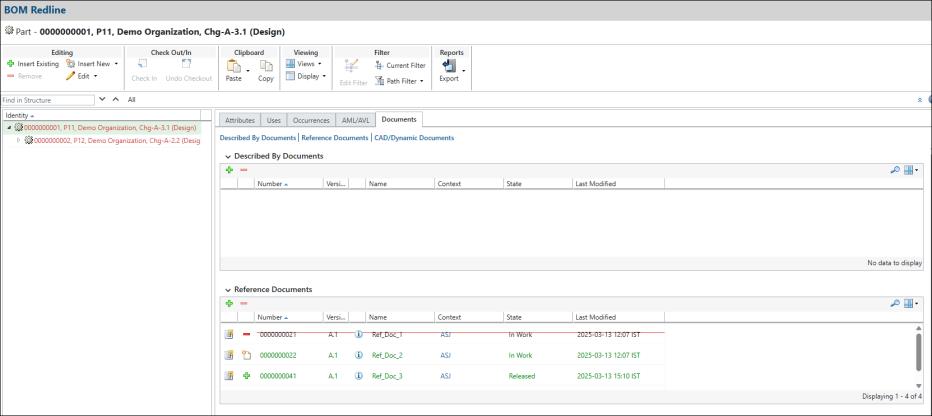

取り消し線を選択すると、「ドキュメント」タブにドキュメントの名前、番号、バージョン、コンテキスト、状態、最終修正日などの情報が表示されます。このタブを使用して、以下の操作を実行します。
• 関連ドキュメントの属性情報を表示します。
• BOM 取り消し線、または BOM 取り消し線がある選択した子部品に、既存または新規の詳細ドキュメントと参照ドキュメントを追加します。
• BOM 取り消し線、または BOM 取り消し線がある選択した子部品から、詳細ドキュメントと参照ドキュメントを除去します。
以下の表に、詳細ドキュメントと参照ドキュメントの「ドキュメント」タブで実行できる操作を示します。
操作 | アイコン | 説明 | ||
|---|---|---|---|---|
既存を挿入 |  | BOM 取り消し線部品、および BOM 取り消し線がある選択した子部品に、既存のドキュメントを関連付けます。詳細については、ドキュメントの挿入を参照してください。
| ||
選択を除去 |  | BOM 取り消し線部品、または BOM 取り消し線がある選択した子部品から、選択した詳細ドキュメントまたは参照ドキュメントを除去します。
|
属性の説明
以下のテーブルは、「ドキュメント」タブのデフォルトテーブルビューに表示されるドキュメント属性について説明しています。
属性 | 説明 | ||
|---|---|---|---|
変更インジケータ | ベースオブジェクトと比較したときの変更のタイプ。「変更インジケータ」コラムは既成では使用できません。
| ||
番号 | ドキュメントの一意な識別番号。 | ||
バージョン | ドキュメントのリビジョンおよび作業版数。 | ||
名前 | ドキュメントの識別名。 | ||
コンテキスト | オブジェクトが保存されるコンテキスト (「製品」、「ライブラリ」、「プロジェクト」など)。 | ||
最終修正日 | オブジェクトが最後にチェックインされた日時。 |
「ドキュメント」タブの変更インジケータ
変更インジケータには、ベースオブジェクトと取り消し線を比較したときに明らかになった変更のタイプの概要が表示されます。以下のテーブルに、「変更インジケータ」コラムのアイコンと説明を示します。
インジケータ | アイコン | 説明 |
|---|---|---|
空白 | そのドキュメントが修正されていないことを示します。 | |
新規を挿入 |  | リリースされていない既存ドキュメント、または新規作成されたドキュメントが挿入されたことを示します。 |
既存を挿入 | | 取り消し線構造にリリース済みの既存ドキュメントが挿入されたことを示します。 |
除去 | | 取り消し線構造からドキュメントが除去されたことを示します。 |
ドキュメントに関連付けられている部品に対する「戻す」操作のユースケース
「戻す」操作は、ドキュメントに関連する変更は戻しません。
以下に示す、組織内の子部品を持つ親取り消し線 Part, Chg-A-1.1 の取り消し線構造ツリーについて考えます。
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1 (Doc_1 ドキュメントに関連付けられている)
◦ Part3
◦ Part4, Chg-A-2.5 (Doc_3 ドキュメントに関連付けられている)
◦ Part5, Chg-A-2.8
子部品 Part2, Chg-A-2.1、Part4, Chg-A-2.5、および Part5, Chg-A-2.8 も取り消し線です。子部品 Part2 と子部品 Part4 は、それぞれ Doc_1 ドキュメントと Doc_3 ドキュメントに関連付けられています。
子部品 Part5, Chg-A-2.8 に変更を加え (部品の親子関係、属性、オカレンスの修正、子部品へのドキュメント Doc_5 の追加など)、「戻す」操作を実行すると、以下を確認できます。
• 部品の親子関係、属性、およびオカレンスに対する変更が元の状態に復元されます。
• 変更は戻されていないため、「ドキュメント」タブには Doc_5 がまだ表示されます。
その結果、取り消し線構造ツリー内の視覚的なハイライト Part5, Chg-A-2.8 は赤色のままです。「ドキュメント」テーブルでは、 Doc_5 は戻されていないため、Doc_5 は「戻す」操作後も緑色のままです。
| | 取り消し線構造ツリーのノードの色が黒に変わることがあります。これは、すべての修正が元に戻されたことにより、変更が存在しないことを示しています。ただし、親子関係の変更が元に戻された場合でも、バージョン属性、ドキュメント、「AML/AVL」に関連する修正が元に戻されていないため、取り消し線構造ツリーのノードに引き続き変更が表示されることがあります。 |
