このトピックは、部品バージョンに関連付けられた分類データを含むエンジニアリング BOM 定義に対する変更管理プランニングをサポートします。

分類データは「分類」タブに表示されます。

「分類」タブは、選択した部品が BOM 取り消し線である場合に表示されます。選択した部品が取り消し線構造ツリー内の部品マスターである場合、これは非表示になります。既成では、このタブは「属性」タブの後に表示されますが、タブをドラッグして順序を変更できます。

Windchill における分類は、オブジェクトクラスを整理するための方法です。これには、オブジェクトの定義、それらのオブジェクトと属性の関連付け、ナビゲーション構造の基盤の提供が含まれます。分類構造はツリーとして表現され、ノードの展開、折りたたみ、挿入、削除、コピー、貼り付け、エクスポート、インポートなど、さまざまな操作を使用して管理できます。この構造は、さまざまなオブジェクトクラスを効果的に整理し、ナビゲートするために非常に重要です。詳細については、分類管理の操作を参照してください。

BOM 取り消し線では、分類に「部品構造ブラウザ」と同じユーザー操作が使用されます。

取り消し線操作ツールバーから、「分類」タブの分類ノードおよび分類属性の値を再割当、追加、編集、または除去できます。これらの操作を実行すると、取り消し線ツリー内の対応する部品が赤色でハイライトされます。

「分類」タブは、標準的な取り消し線プロセスの作業手順に従います。取り消し線と変更適用オブジェクトのバージョンのマージ、および取り消し線と最新リリースの結果オブジェクトの同期化は、同じ規則に従います。詳細については、取り消し線のプロセスのトピックを参照してください。

親取り消し線と子取り消し線を含む BOM 取り消し線全体を削除すると、「分類」の情報も削除されます。

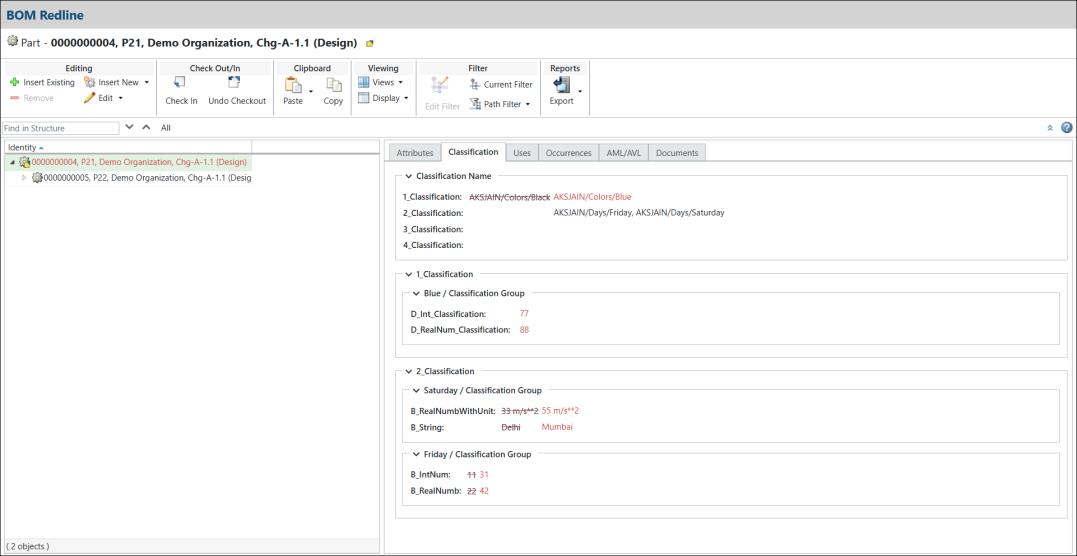

「分類」タブには、以下の情報が表示されます。

修正後の古い値と更新された値が以下の色によって示されます。
