コンテナのロード動作のオプション (Creo Elements/Direct Modeling)
Creo Elements/Direct Modeling には、コンテナアセンブリのロードを制御する機能があります。セッション中にコンテナのロードを避ける、構造ブラウザに多数のオブジェクトをロードしないようにすることで、ロードプロセスを高速化できます。
Windchill から Creo Elements/Direct Modeling に初期データをロードする際、コンテナをロードするモード (フルモード、一部モード) は wgmclient.ini ファイルの load.containers.full.mode プリファレンスで制御します。load.containers.full.mode プリファレンスで指定した設定を有効にするには、前提条件として load.type.default プリファレンスを「フル」に設定する必要があります。次に説明するように、データをコンテナにロードするモードは、プリファレンスに設定されている値によって異なります。

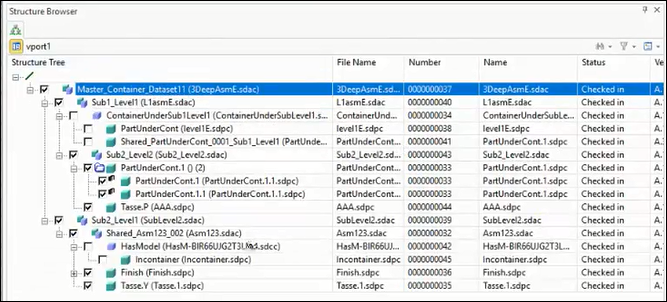

• 両方のプリファレンスがデフォルト値、つまり load.type.default が Full に設定され、load.containers.full.mode が Yes に設定されている場合、非コンテナとコンテナは「フル」ロードでロードされます。次の図は、「フル」でロードされたコンテナのデータセットを示しています。

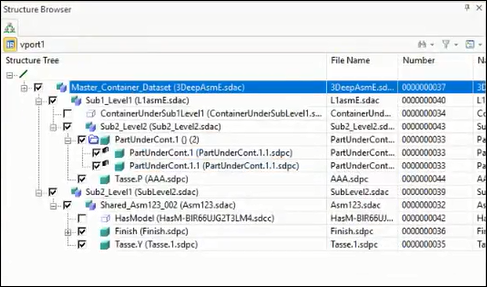

• load.type.default が Full に設定され、load.containers.full.mode が No に設定されている場合、コンテナの単一の構造ノードのみが「パーシャル」でロードされ、非コンテナは「フル」でロードされます。次の図は、「パーシャル」でロードされたコンテナのデータセットを示しています。
• load.type.default が Full 以外の値 (Structure、Partial、Lightweight など) に設定されている場合、コンテナは load.containers.full.mode に設定されている値にかかわらず、常に最初は「パーシャル」でロードされます。
• コンテナが「パーシャル」以外のロードタイプでロードされている場合は、親アセンブリのロードタイプが変更されると、そのコンテナのロードタイプも変更されます。
 | コンテナのロードタイプの変更に関する詳細については、ロードタイプの変更 (Creo Elements/Direct Modeling)を参照してください。 |
Windchill ウィンドウの「開く」を使用した CAD ツールからのデータのロード

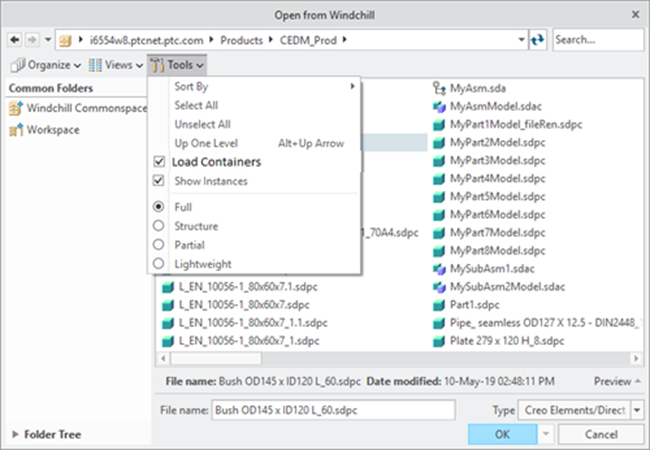

このワークフローでは、load.containers.full.mode および load.type.default プリファレンスの値を表示および変更できます。ロードオプションは、 > から選択できます。「コンテナをロード」オプションと「フル」 (完全なデータ) ロードオプションは、wgmclient.ini で設定されているプリファレンスの値に基づいてデフォルトで選択されています。このウィンドウでは、別のオプションを選択できます。次の図は、「Windchill から開く」ウィンドウを示しています。
ワークスペースまたはコモンスペースからのデータのロード (HTML ユーザーインタフェース)
wgmclient.ini ファイルで load.containers.full.mode および load.type.default プリファレンスに設定されている値は、HTML ユーザーインタフェースからデータをロードする際に優先されます。
「コンフリクト」ダイアログボックスの「閉じて更新」によるデータのロード

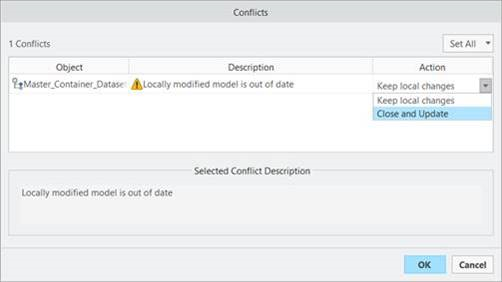

「コンフリクト」ダイアログボックスで、各コンフリクトオブジェクトの「閉じて更新」オプションを選択すると、セッション中のモデルが Windchill データベースモデルに置換されます。「コンフリクト」ダイアログボックスは次のように表示されます。
「閉じて更新」ワークフローでは、「閉じて更新」操作が実行された後でも、セッション内のすべてのデータにおいて、以前に割り当てられていたロードタイプが維持されます。新しく追加したデータは、すべて「フル」ロードタイプでロードされます。
| | 「閉じて更新」ワークフローでの子コンテナの動作は異なります。詳細については、「ロードタイプにおける子コンテナの動作」を参照してください。 |
「コンフリクト」ダイアログボックスの「再読み込み」によるデータのロード

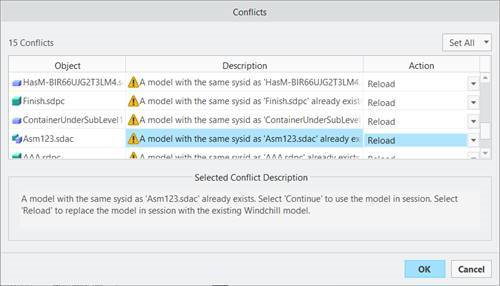

「コンフリクト」ダイアログボックスで、各コンフリクトオブジェクトの「再読み込み」オプションを選択すると、セッション中のモデルが Windchill データベースモデルに置換されます。「コンフリクト」ダイアログボックスは次のように表示されます。
この場合、load.type.default および load.containers.full.mode プリファレンスで設定されている値にかかわらず、コンテナと非コンテナは「フル」ロードでロードされます。
新規 SysID を割り当てる際のロードタイプ変更動作
親アセンブリ、サブアセンブリ、またはコンテナが「フル」でロードされ、その子オブジェクトが「パーシャル」、「構造」、または「フル」でロードされている場合、親に新規 SysID を割り当てても、子オブジェクトのロードタイプは変更されません。
親アセンブリ、サブアセンブリ、またはコンテナが「フル」でロードされておらず、その子オブジェクトが「パーシャル」、「構造」、または「フル」でロードされている場合、親に新規 SysID を割り当てると、親オブジェクトと子オブジェクトの両方が「フル」ロードに変更されます。
| | 親アセンブリまたはコンテナが「フル」でロードされ、子部品が「軽量」でロードされている場合、「新規 SysID の割当て」操作は機能しません。 |
「戻す」操作によるデータのロード
「戻す」 PDM 操作を選択すると、load.type.default および load.containers.full.mode プリファレンスで設定されている値にかかわらず、セッション内のモデルとコンテナは「フル」ロードで再ロードされます。「戻す」ワークフローでの子コンテナの動作は異なります。詳細については、「ロードタイプにおける子コンテナの動作」を参照してください。
| | コンテナを「パーシャル」でロードすると、「戻す」を実行したり、親アセンブリのロードタイプを変更したりしても、「パーシャル」ロードのままになります。 |
ロードタイプにおける子コンテナの動作
• 「戻す」や「閉じて更新」による更新などの特定のワークフローでは、親コンテナまたは親アセンブリのロードタイプを変更しても、子コンテナは「パーシャル」ロードのままになります。
• 親コンテナと子コンテナの両方が「パーシャル」でロードされている場合、load.type.default または load.containers.full.mode プリファレンスで設定されている値にかかわらず、それらは「パーシャル」ロードのままになります。
