Scheda Documenti

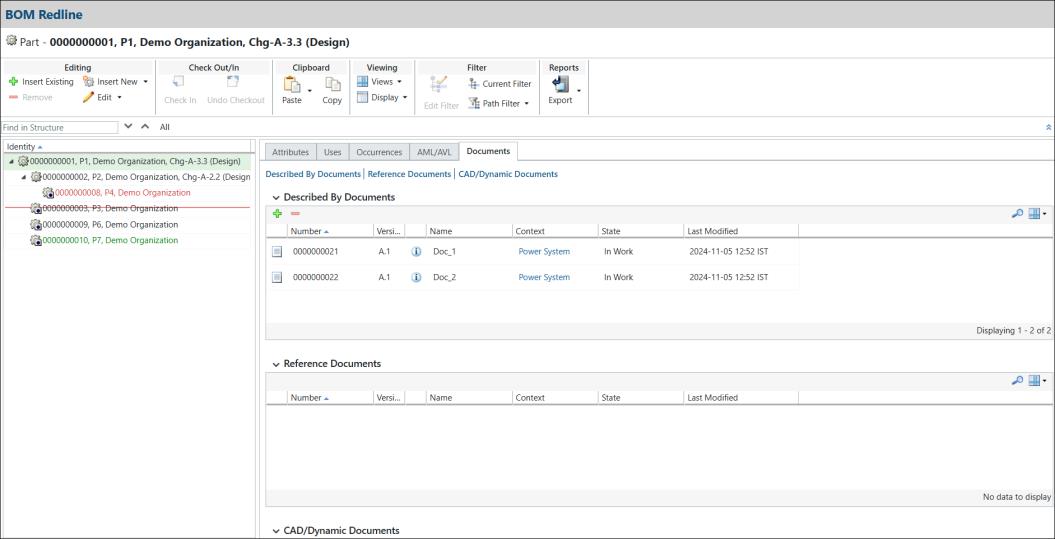

Quando si apre la redline, è possibile visualizzare la scheda Documenti nel riquadro struttura redline. La scheda Documenti è visibile per la parte redline di distinta base, che è una parte radice, e per la parte figlio selezionata che dispone di una redline di distinta base.
Nella scheda Documenti è possibile visualizzare solo i documenti associati a una parte. Vengono visualizzati i seguenti tipi di tabelle di associazione di documenti:
• Documenti descrittivi - Visualizza viste di documenti specifiche della versione per la parte selezionata. È possibile aggiungere o rimuovere un documento in base alle esigenze.
• Documenti di riferimento - Visualizza i documenti associati alla parte selezionata. È possibile aggiungere o rimuovere un documento in base alle esigenze.
• Documenti CAD/dinamici - Visualizza la vista di sola lettura dei documenti che rappresentano gli elementi di una struttura di assiemi CAD per la parte selezionata.
 |
Non è possibile eseguire le azioni come l'aggiunta o l'eliminazione di voci dalle tabelle di associazione dei documenti per Documenti CAD/dinamici.
|
Le tabelle e le sezioni riportate di seguito descrivono Documenti descrittivi nella redline.
Documenti descrittivi in Windchill denota un tipo di documento che rimane invariato nella struttura parte di Windchill, anche dopo la revisione della parte.
Documenti di riferimento denota un tipo di documento che rimane invariato nella struttura parte di Windchill anche quando la parte viene sottoposta a revisione.

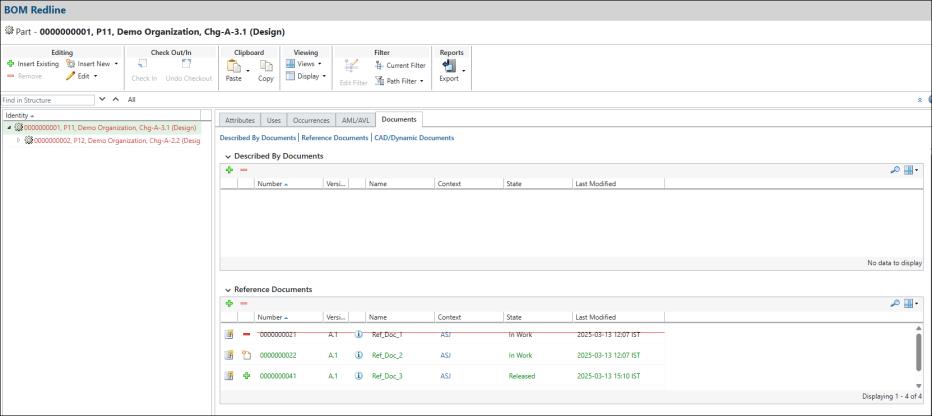

Quando si seleziona una redline, la scheda Documenti fornisce informazioni quali nome, numero, versione, contesto, stato del ciclo di vita e data dell'ultima modifica di un documento. Utilizzare questa scheda per eseguire le azioni descritte di seguito.
• Visualizzare le informazioni sugli attributi dei documenti associati.
• Aggiungere Documenti descrittivi e Documenti di riferimento nuovi o esistenti a una redline di distinta base o a una parte figlio selezionata che presenta una redline di distinta base.
• Rimuovere Documenti descrittivi e Documenti di riferimento da una redline di distinta base o dalla parte figlio selezionata che presenta una redline di distinta base.
Nella tabella seguente sono descritte le azioni che è possibile eseguire nella scheda Documenti per Documenti descrittivi e Documenti di riferimento.
Azione | Icona | Descrizione | ||
|---|---|---|---|---|
Inserisci esistente |  | Associa un documento esistente con la parte della redline di distinta base e la parte figlio selezionata che presenta una redline di distinta base. Per ulteriori informazioni, vedere Inserimento di un documento.
| ||
Rimuovi selezione |  | Rimuove Documenti descrittivi o Documenti di riferimento selezionati dalla parte della redline di distinta base o da una parte figlio selezionata che presenta una redline di distinta base.
|
Descrizione degli attributi
Nella tabella seguente vengono descritti gli attributi del documento mostrati nella vista di tabella di default della scheda Documenti:
Attributo | Descrizione | ||
|---|---|---|---|
Indicatore modifica | Tipo di modifica nel confronto con l'oggetto di base. La colonna Indicatore modifica non è disponibile per impostazione predefinita.
| ||
Numero | Identificatore numerico univoco del documento. | ||
Versione | Revisione e iterazione del documento. | ||
Nome | Identificatore di testo del documento. | ||
Contesto | Contesto in cui l'oggetto è memorizzato, ad esempio Prodotto, Libreria o Progetto. | ||
Data ultima modifica | Data e ora dell'ultimo Check-In dell'oggetto. |
Indicatori di modifica per la scheda Documenti
L'indicatore di modifica visualizza un riepilogo del tipo di modifica avvenuta nel confronto dell'oggetto di base con la redline. La tabella seguente illustra l'icona e la descrizione per la colonna Indicatore modifica:
Indicatore | Icona | Descrizione |
|---|---|---|
Vuoto | Indica che il documento non è stato modificato. | |
Inserisci nuovo |  | Indica che viene inserito un documento esistente non rilasciato o un nuovo documento creato. |
Inserisci esistente | | Indica che un documento rilasciato esistente viene inserito nella struttura di redline. |
Rimuovi | | Indica che il documento viene rimosso dalla struttura di redline. |
Caso di utilizzo per l'azione Ripristina per le parti associate ai documenti
L'azione Ripristina non ripristina le modifiche correlate ai documenti.
Si consideri il seguente albero della struttura di redline per una redline padre Part, Chg-A-1.1 con parti figlio nell'organizzazione:
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1 (associato a un documento Doc_1)
◦ Part3
◦ Part4, Chg-A-2.5 (associato a un documento Doc_3)
◦ Part5, Chg-A-2.8
Anche le parti figlio Part2, Chg-A-2.1, Part4, Chg-A-2.5 e Part5, Chg-A-2.8 sono redline. Le parti figlio Part2 e Part4 vengono associate rispettivamente ai documenti Doc_1 e Doc_3.
Se si apportano modifiche alla parte figlio Part5, Chg-A-2.8, ad esempio si modificano l'utilizzo di parte, gli attributi e i casi d'impiego, si aggiunge il documento Doc_5 alla parte figlio e si esegue l'azione Ripristina, è possibile osservare quanto riportato di seguito.
• Le modifiche apportate all'utilizzo, agli attributi e ai casi d'impiego della parte vengono ripristinate allo stato originale.
• La scheda Documenti mostra ancora Doc_5 perché le modifiche non vengono ripristinate.
L'evidenziazione visiva risultante Part5, Chg-A-2.8 nell'albero della struttura di redline rimane rossa. Nella tabella Documenti, Doc_5 rimane verde anche dopo l'azione Ripristina perché Doc_5 non viene ripristinato.
| | Il colore nel nodo dell'albero della struttura di redline potrebbe cambiare in nero, a indicare che non vi sono cambiamenti in quanto tutte le modifiche sono state ripristinate. Tuttavia, anche se la modifica di utilizzo viene ripristinata, il nodo dell'albero della struttura di redline potrebbe comunque indicare un cambiamento dovuto alle modifiche non ripristinate correlate ad attributi di versione, documenti ed Elenco parti fornitore/produttore approvate. |
