Scheda Classificazione
In questo argomento viene fornito supporto per la pianificazione delle modifiche per la definizione di distinta base di progettazione, che include i dati di classificazione associati alle versioni della parte.

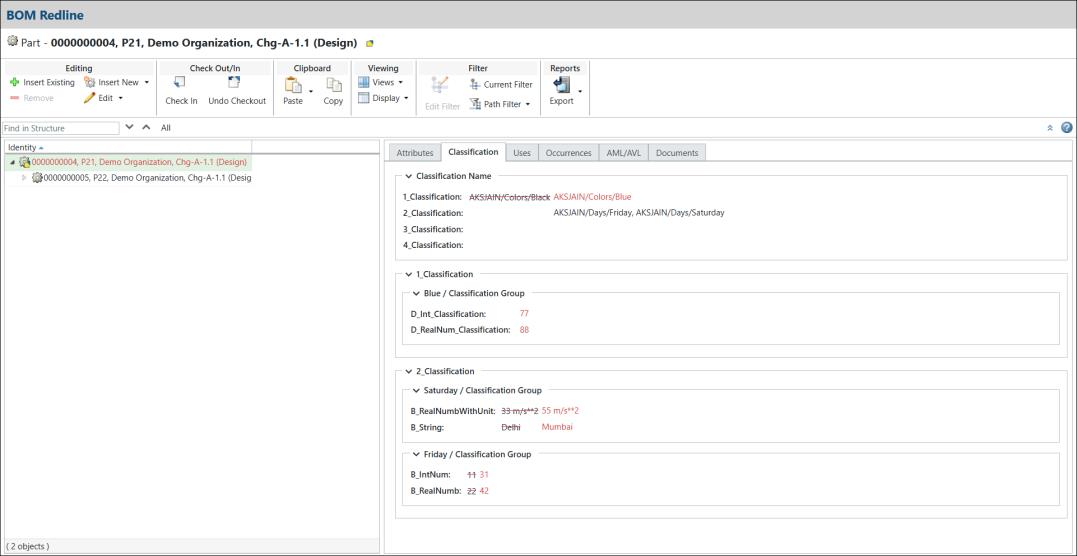

I dati di classificazione vengono visualizzati nella scheda Classificazione.
La scheda Classificazione è visibile quando la parte selezionata è una redline di distinta base. È nascosta se la parte selezionata è una parte master nell'albero della struttura di redline. Per impostazione predefinita, la scheda viene visualizzata dopo Attributi, ma è possibile modificare la sequenza trascinando la scheda.
 |
Questa scheda è disponibile solo quando è installato Windchill PartsLink Classification and Reuse. È visibile anche se la parte non è classificata.
|
La classificazione in Windchill è un metodo per organizzare le classi di oggetti. Implica la definizione di oggetti, l'associazione di attributi e la creazione di una base per le strutture di navigazione. La struttura di classificazione è rappresentata come struttura ad albero, che può essere gestita con varie azioni, ad esempio espansione, compressione, inserimento, eliminazione, copia, incollaggio, esportazione e importazione di nodi. Questa struttura è fondamentale per organizzare ed esplorare in modo efficace le diverse classi di oggetti. Per ulteriori informazioni, vedere Utilizzo di Amministrazione classificazioni.
La redline di distinta base utilizza per la classificazione la stessa interazione dell'utente disponibile nel browser struttura di prodotto.
Nella barra degli strumenti delle azioni della redline, è possibile riassegnare, aggiungere, modificare o rimuovere i valori di Nodi di classificazione e Attributi di classificazione nella scheda Classificazione. Dopo l'esecuzione di queste azioni, la parte corrispondente nell'albero struttura della redline viene evidenziata in rosso.
La scheda Classificazione segue le procedure di processo di redline standard. L'unione della redline con la versione dell'oggetto interessato e la sua sincronizzazione con l'oggetto risultante rilasciato più recente seguono le stesse convenzioni. Per ulteriori informazioni, vedere l'argomento Processo di redline.
Quando si elimina la redline di distinta base completa, incluse le redline padre e figlio, vengono eliminate anche le informazioni di Classificazione.
Descrizione degli attributi
Nella scheda Classificazione vengono visualizzate le seguenti informazioni:
Attributi | Descrizione |
|---|---|
Nodo di classificazione | I nodi di classificazione (o "classi") sono i building block della struttura di classificazione. |
Attributo di classificazione | Per attributo riutilizzabile si intende una proprietà univoca del sistema per la quale un'istanza dell'oggetto può presentare un valore. |
Indicatore di colore di traccia delle modifiche di classificazione
I colori riportati di seguito indicano i valori precedenti e quelli aggiornati dopo le modifiche:
Colore | Descrizione |
|---|---|
Rosso | Indica i valori degli attributi aggiornati nella scheda Classificazione e nell'albero della struttura. |
Barra rossa | Indica i valori degli attributi precedenti. |
