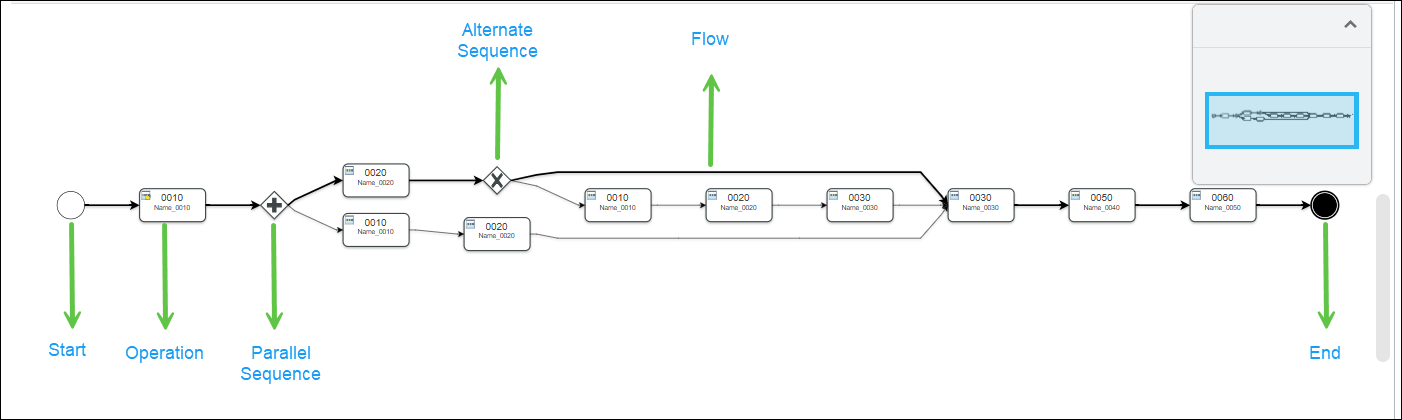

• Ausgangspunkt

• Operationen

• Sequenzen

• Endpunkt

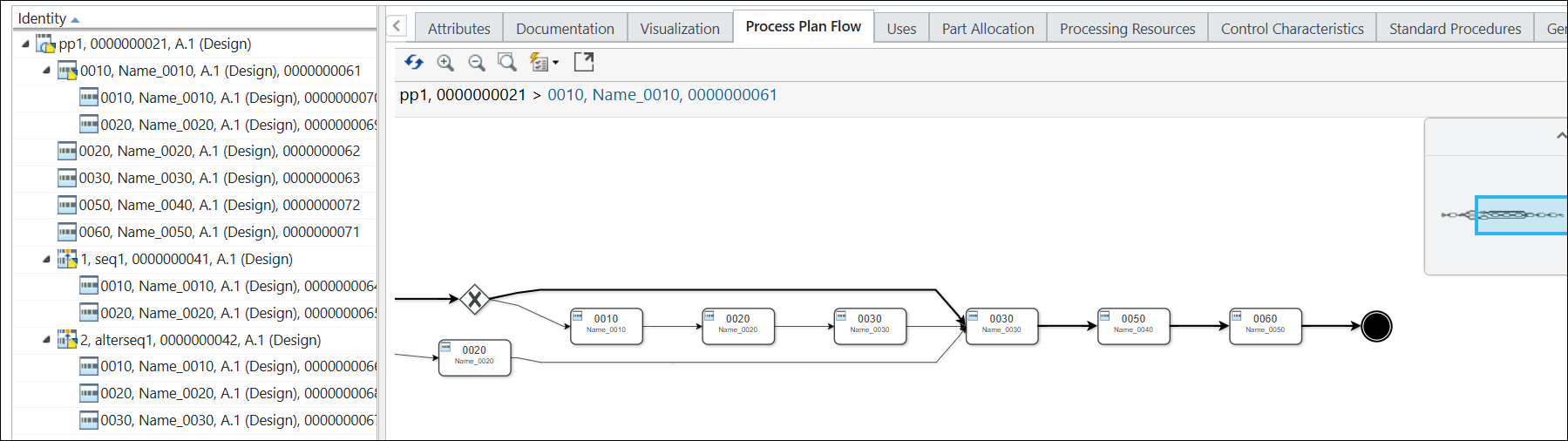

• Operationen und Sequenzen – Auf der Registerkarte werden Operationen und Sequenzen angezeigt, standardmäßig wird jedoch nur die erste Ebene von Operationen angezeigt.

• Parallele und alternative Sequenzen – Die Registerkarte unterstützt sowohl parallele als auch alternative Sequenzen, die in einem einzelnen Prozessplan nebeneinander existieren können.

• Aktionen im Kontextmenü – Aktionen wie das Einfügen und Entfernen von Operationen stehen im Kontextmenü für Operationen, jedoch nicht für Sequenzen zur Verfügung.

• Ziehen-und-Ablegen – Die Funktion ermöglicht das Sequenzieren von Operationen durch Ziehen und Ablegen innerhalb des Flusses.

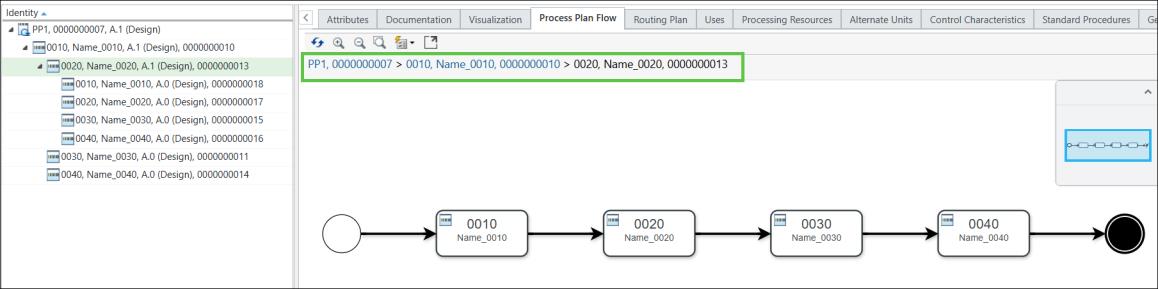

• Breadcrumb-Navigation – Breadcrumbs werden verwendet, um durch verschiedene Ebenen von Operationen und Sequenzen zu navigieren.

• Sie können Sequenzen erstellen, die von einer Eltern-Sequenz abzweigen und dann zu ihr zurückkehren. Diese Flexibilität hilft bei der Definition komplexerer Prozesspläne. Sie können Sequenzen erstellen, die von einer Operation abzweigen und zu einer anderen zurückkehren, auch wenn sie sich auf verschiedenen Ebenen befinden.

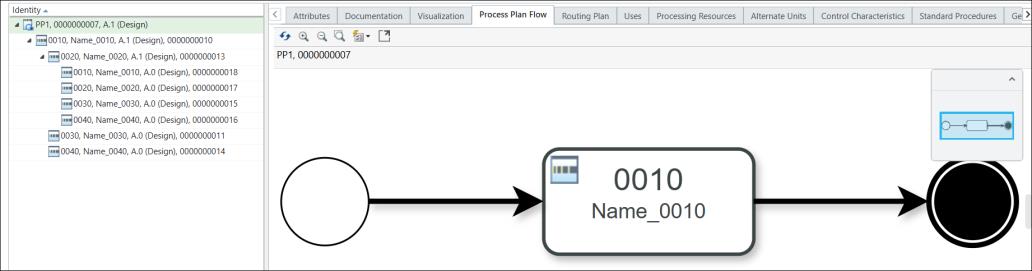

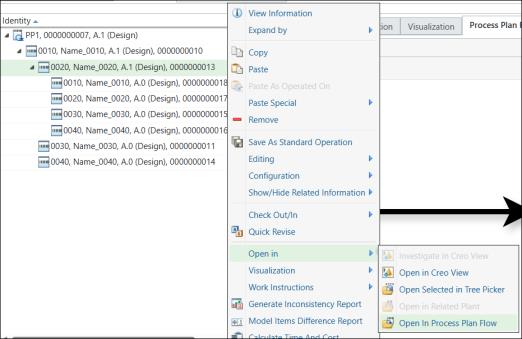

• Die Registerkarte Prozessplanfluss zeigt die Operationsinformationen bis zur ersten Ebene an. Wenn Sie das Flussdiagramm für die Operation der nächsten Ebene auf der Registerkarte Prozessplanfluss anzeigen möchten, wählen Sie die Operation in der Prozessplan-Baumstruktur aus. Klicken Sie mit der rechten Maustaste, und wählen Sie Öffnen in > In Prozessplanfluss öffnen aus. Das Flussdiagramm für die Operation wird auf der Registerkarte Prozessplanfluss geöffnet.

• Operationen neu sequenzieren – Sie können Operationen neu sequenzieren, indem Sie sie innerhalb des Flusses ziehen und ablegen. Wenn Sie eine Neusequenzierung vornehmen, werden auch die Operationsbeschriftungen aktualisiert. Sie können alle Operationen mit Ausnahme der Operationen, die als Verzweigungs- oder Rücklaufsoperationen fungieren, neu sequenzieren.

◦ Zwischen zwei Operationen

◦ Von einem Prozessplan zu einer Sequenz

◦ Von einer Sequenz zu einer Operation

◦ Von einer Sequenz zur anderen

◦ Über verschiedene Hierarchieebenen hinweg

• Ein Prozessplan kann mehrere Elemente einschließen. Wenn dies der Fall ist, zeigt die Registerkarte Prozessplanfluss alle zugeordneten Elemente in einem Flussdiagramm an. Verwenden Sie das kleine blaue Fenster in der oberen rechten Ecke der Registerkarte Prozessplanfluss, um zwischen diesen Elementen zu navigieren. Dieses Fenster fungiert als Minikarte, mit der Sie verschiedene Teile des Flussdiagramms erkunden können. Klicken Sie auf das blaue Rechteck, und ziehen Sie es im Fenster, um die Ansicht zu verschieben und den Fokus auf verschiedene Elemente im Diagramm zu richten.

• Wenn Sie auf der Registerkarte Prozessplanfluss ein Element auswählen, hebt das System dies visuell hervor, indem dessen Rand grün hervorgehoben wird, sodass Sie das ausgewählte Element innerhalb des Flussdiagramms leicht identifizieren können.

• Neu hinzugefügte Operationen werden durch eine blaue Umrandung hervorgehoben, sodass sie im Flussdiagramm leicht zu unterscheiden sind.

• Sie können die Position der Registerkarte Prozessplanfluss ändern.

• Verwendung von Verzweigungs- und Rücklaufsoperationen auf der Registerkarte Prozessplanfluss wie folgt:

◦ Sie können während der Arbeit mit Untersequenzen jederzeit von der Hauptsequenz abzweigen oder zur Hauptsequenz zurückkehren.

◦ Wenn Sie eine Sequenz unter einer Elternsequenz erstellen, können Sie eine beliebige Operation innerhalb der Elternsequenz oder sogar genau ab dem Punkt abzweigen, an dem die Elternsequenz verzweigt ist.

◦ Sie können jede beliebige Operation innerhalb der Elternsequenz wählen, um zurückzukehren, solange diese vor oder an dem Punkt liegt, an dem die Elternsequenz zurückkehrt.

◦ Wenn das Verzweigen und der Rücklauf jedoch auf unterschiedlichen Hierarchieebenen erfolgt, können Sie die Verzweigungsoperation der aktuellen Elternsequenz nicht als Rücklaufpunkt verwenden.

◦ Für parallele Sequenzen sind nur die ausgelassenen Teile für Zuordnungen verfügbar.

◦ Das System prüft auch auf gültige Teilezuordnungen innerhalb von alternativen Sequenzen.

◦ Wenn Sie Verzweigungs- oder Rücklaufsoperationen auswählen, zeigt das Dropdown-Menü auch einen Verweis auf die Sequenz an, zu der es gehört. Jede Verzweigungs- oder Rücklaufsoperation beginnt mit ihrer Beschriftung, gefolgt von der Identität ihrer Elternsequenz. Dadurch können Sie schnell erkennen, wo sich jede Operation innerhalb der Gesamtstruktur einordnen lässt. Dies erleichtert die Auswahl der richtigen Operation, insbesondere beim Arbeiten mit komplexen oder verschachtelten Sequenzen.
