Mit dem Routing-Plan generierte Strukturen
Wenn Sie im Dialogfenster Fertigungsstrukturen initialisieren einen Routing-Plan als Quelle auswählen, werden die folgenden Strukturen generiert.
Generierte Strukturen

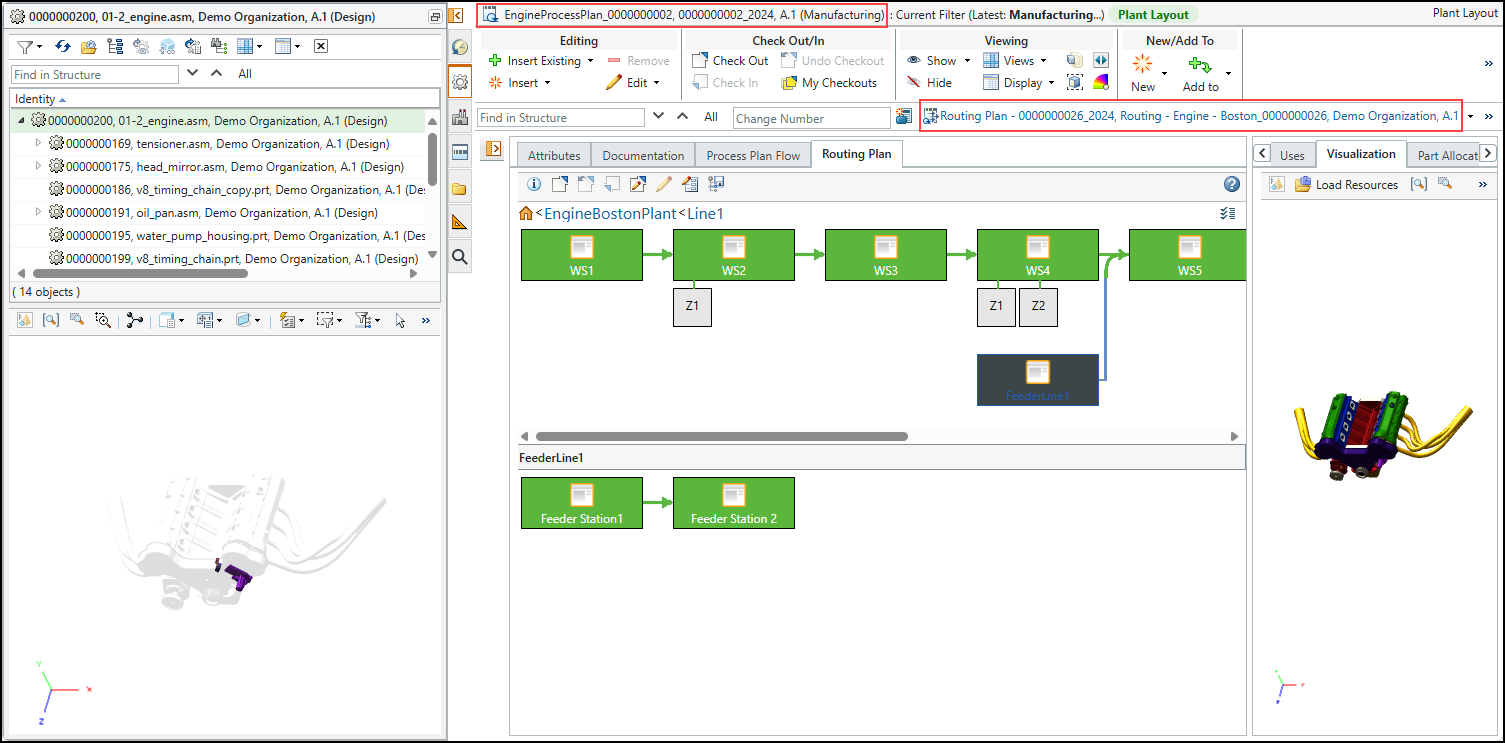

Wenn ein einzelnes Teil ausgewählt wurde, wird die ausgewählte Struktur im Betriebslayout geöffnet. Wurden mehrere Teile ausgewählt, wird nur eines der Teile in der ausgewählten Liste im Betriebslayout geöffnet. Es zeigt die neue Prozessplanstruktur und den zugeordneten Routing-Plan an. Alle zugeordneten Objekte, wie Operationen und Sequenzen, werden ebenfalls erstellt und unter dem Prozessplan angezeigt.
Weitere Informationen zum Betriebslayout finden Sie unter Dem Routing-Plan zugeordnete Fertigungsstrukturen öffnen.

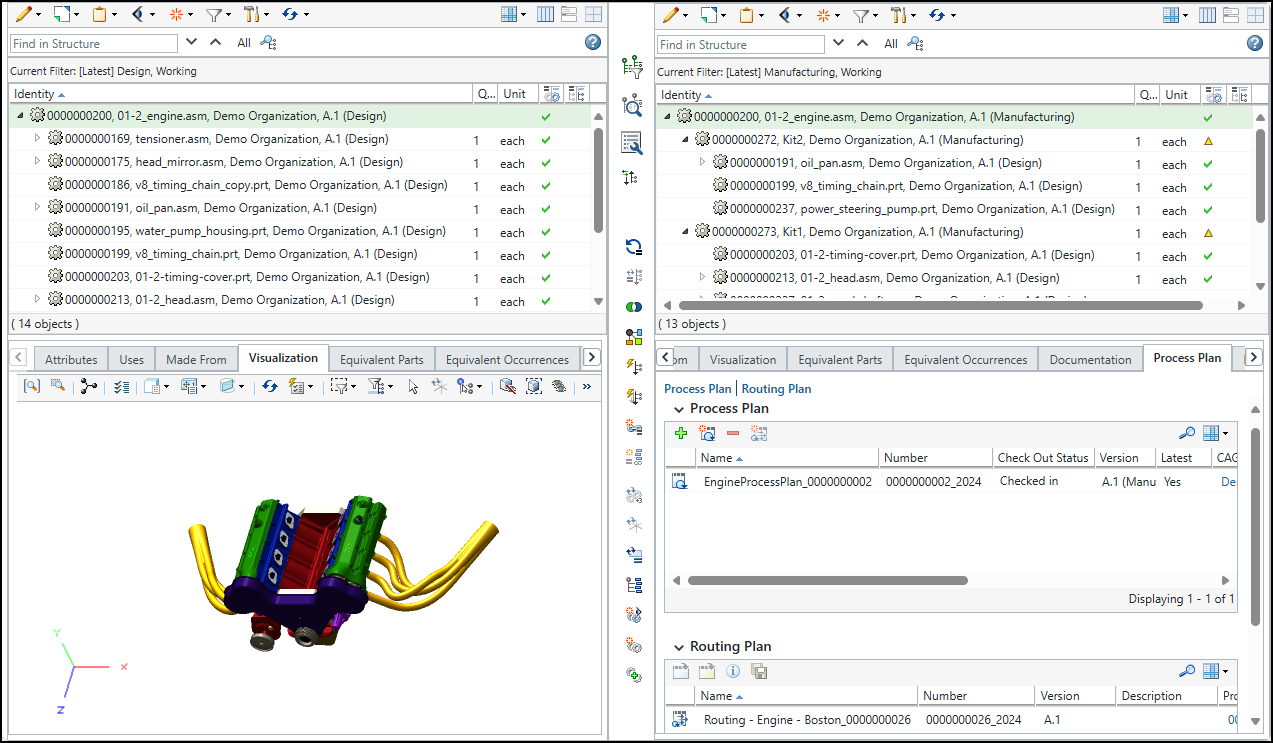

Sie können über die oben in einem Banner angezeigte Bestätigungsmeldung oder über den im Dialogfenster Fertigungsstrukturen initialisieren angegebenen Ordner auf alle Objekte zugreifen. Sie können die generierten Strukturen anzeigen, indem Sie zum Ordner navigieren und das neue Teil im Stücklisten-Transformator oder den neuen Routing-Plan im Betriebslayout öffnen.
Der Name des neuen Prozessplans und des Routing-Plans wird im folgenden Format angezeigt: <Name des Quellprozessplans oder -Routing-Plans>_<Nummer des Quellprozessplans oder -Routing-Plans>. Das im Dialogfenster Fertigungsstrukturen initialisieren angegebene Nummernsuffix wird an die neue Nummer des Prozessplans und des Routing-Plans angehängt.
Die neuen Teile haben die gleichen Namen wie die ursprünglichen, können jedoch anhand des während der Generierung festgelegten Nummernsuffix identifiziert werden.
E-Mail-Benachrichtigung

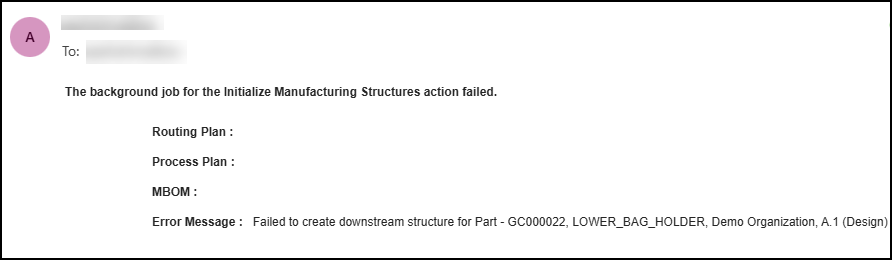

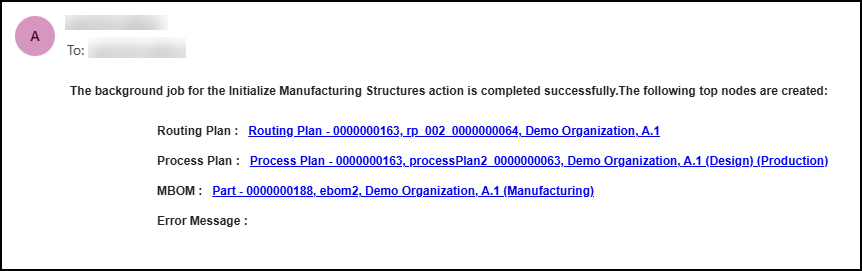

Die folgenden E-Mail-Benachrichtigungen werden nach erfolgreichem oder fehlgeschlagenem Abschluss des Jobs gesendet.
Wichtige Punkte zur Generierung von Fertigungsstücklisten
Die Generierung von Fertigungsstücklisten hängt von der Downstream-Struktur ab, die dem ausgewählten Routing-Plan zugeordnet ist:
• Wenn Sie einen Routing-Plan auswählen, der einem Downstream-Teil zugeordnet ist, das mit keinem Upstream-Teil äquivalent ist, dient der Routing-Plan als Vorlage zum Generieren der Downstream-Struktur. Sie können Transformations- und Umstrukturierungsregeln in der Regeldatei oder Eigenschaftendatei für das Downstream-Teil angeben, das dem Routing-Plan zugeordnet ist. Sie können die Äquivalenz-Link-Regeln in der Regeldatei oder Eigenschaftendatei mit der Konfiguration equivalentLinkRules angeben, um Äquivalenz-Links zwischen bestimmten Teilen zu erstellen. Weitere Informationen finden Sie unter Anwendungsfall 17: Downstream-Struktur generieren und Äquivalenz-Link basierend auf Vorlage erstellen.
• Wenn Sie einen Routing-Plan auswählen, der einem Downstream-Teil zugeordnet ist, das einem Upstream-Teil entspricht, fungiert das dem Routing-Plan zugeordnete Downstream-Teil als Vorlage der Fertigungsstückliste zum Generieren der Downstream-Struktur, und das Upstream-Teil fungiert als ähnliche technische Entwicklungsstückliste. Die Transformationsaktion, die zum Generieren der Vorlagen-Fertigungsstückliste verwendet wurde, wird jetzt zum Generieren einer ähnlichen Fertigungsstückliste verwendet. Weitere Informationen finden Sie unter Mit vorhandenen Stücklisten generieren.
