Registerkarte "Dokumente"

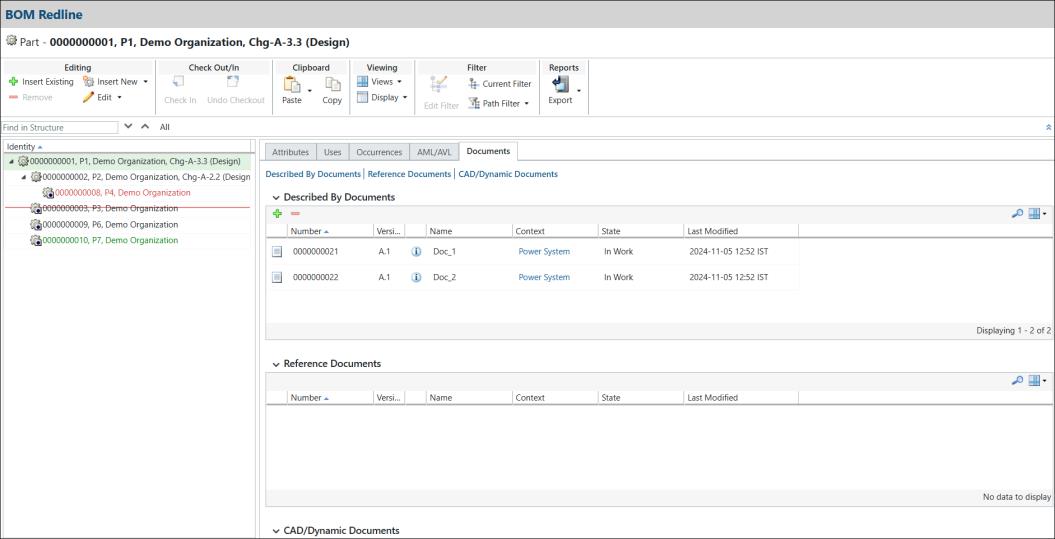

Beim Öffnen einer Redline können Sie die Registerkarte Dokumente im Fensterbereich der Redline-Struktur anzeigen. Die Registerkarte Dokumente ist für das Redline-Stücklisten-Teil, das ein Stammteil ist, und für das ausgewählte Kind-Teil, das eine Redline-Stückliste hat, sichtbar.
Auf der Registerkarte Dokumente können Sie nur die Dokumente anzeigen, die einem Teil zugeordnet sind. Es werden die folgenden Typen von Dokumentzuordnungstabellen angezeigt:
• "Beschrieben von"-Dokumente – Zeigt versionsspezifische Ansichten von Dokumenten für das ausgewählte Teil an. Sie können Dokumente nach Bedarf hinzufügen oder entfernen.
• Referenzdokumente – Zeigt die dem ausgewählten Teil zugeordneten Dokumente an. Sie können Dokumente nach Bedarf hinzufügen oder entfernen.
• CAD-/Dynamische Dokumente – Zeigt die schreibgeschützte Ansicht der Dokumente an, die Elemente einer CAD-Baugruppenstruktur für das ausgewählte Teil darstellen.
 |
Für CAD-/Dynamische Dokumente können keine Aktionen wie das Hinzufügen oder Löschen von Einträgen in den Dokumentzuordnungstabellen ausgeführt werden.
|
In den folgenden Tabellen und Abschnitten werden die "Beschrieben von"-Dokumente in der Redline beschrieben.
"Beschrieben von"-Dokumente in Windchill ist ein Dokumenttyp, der in der Windchill Teilestruktur unverändert bleibt, selbst nachdem das Teil überarbeitet wurde.
Referenzdokumente ist ein Dokumenttyp, der in der Windchill Teilestruktur unverändert bleibt, selbst wenn das Teil überarbeitet wird.
Wenn Sie eine Redline auswählen, enthält die Registerkarte Dokumente Informationen wie Name, Nummer, Version, Kontext, Status und Datum der letzten Änderung eines Dokuments. Sie können in dieser Registerkarte die folgenden Aktionen ausführen:
• Attributinformationen zugeordneter Dokumente anzeigen
• Vorhandene oder neue "Beschrieben von"-Dokumente und Referenzdokumente in einer Redline-Stückliste oder zu einem ausgewählten Kind-Teil hinzufügen, das eine Redline-Stückliste aufweist
• "Beschrieben von"-Dokumente und Referenzdokumente aus einer Redline-Stückliste oder aus dem ausgewählten Kind-Teil entfernen, das eine Redline-Stückliste aufweist
In der folgenden Tabelle werden die Aktionen beschrieben, die Sie auf der Registerkarte Dokumente für "Beschrieben von"-Dokumente und Referenzdokumente ausführen können.
Aktion | Symbol | Beschreibung | ||
|---|---|---|---|---|
Vorhandenes Objekt einfügen |  | Ordnet ein vorhandenes Dokument dem Redline-Stücklistenteil und dem ausgewählten Kind-Teil zu, das eine Redline-Stückliste aufweist. Weitere Informationen hierzu finden Sie unter Dokumente einfügen.
| ||
Auswahl entfernen |  | Entfernt die ausgewählten "Beschrieben von"-Dokumente oder Referenzdokumente aus dem Redline-Stücklistenteil oder aus einem ausgewählten Kind-Teil, das eine Redline-Stückliste aufweist.
|
Attributbeschreibung
In der folgenden Tabelle werden die Dokumentattribute beschrieben, die in der Standardtabellenansicht auf der Registerkarte Dokumente angezeigt werden:
Attribut | Beschreibung | ||
|---|---|---|---|
Änderungsindikator | Der Typ der Änderung im Vergleich zum Basisobjekt. Die Spalte Änderungsindikator ist standardmäßig nicht verfügbar.
| ||
Nummer | Die eindeutige numerische ID des Dokuments. | ||
Version | Die Revision und Iteration des Dokuments. | ||
Name | Die Text-ID des Dokuments. | ||
Kontext | Der Kontext, in dem das Objekt gespeichert ist, z.B. Produkt, Bibliothek oder Projekt. | ||
Letzte Änderung | Datum und Uhrzeit des letzten Eincheckens des Objekts. |

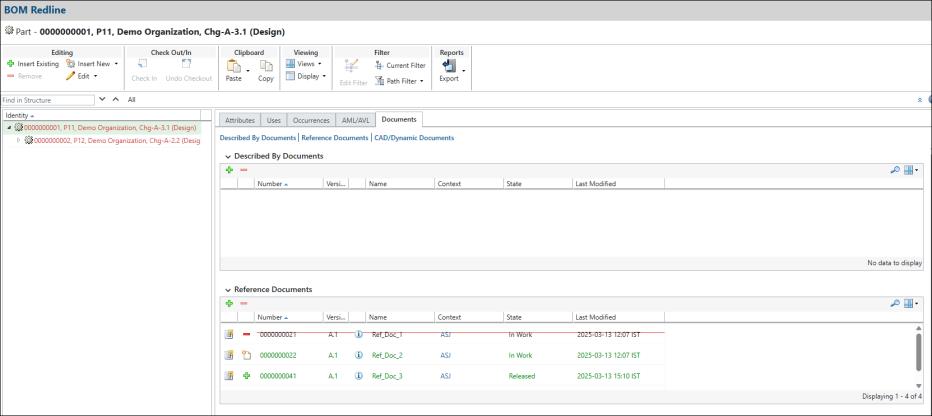

Änderungsindikatoren für die Registerkarte "Dokumente"
Der Änderungsindikator zeigt eine Zusammenfassung der Art der Änderung an, die beim Vergleich des Basisobjekts mit der Redline festgestellt wurde. In der folgenden Tabelle werden das Symbole und Beschreibungen in der Spalte Änderungsindikator erläutert:
Indikator | Symbol | Beschreibung |
|---|---|---|
Leer | Gibt an, dass das Dokument nicht geändert wird. | |
Neues Objekt einfügen |  | Gibt an, dass ein vorhandenes Dokument, das nicht freigegeben ist, oder ein neu erstelltes Dokument eingefügt wird. |
Vorhandenes Objekt einfügen | | Gibt an, dass ein vorhandenes, freigegebenes Dokument in die Redline-Struktur eingefügt wird. |
Entfernen | | Gibt an, dass das Dokument aus der Redline-Struktur entfernt wird. |
Anwendungsfall für die Aktion "Wiederherstellen" für den Dokumenten zugeordnete Teile
Mit der Aktion Wiederherstellen werden keine Änderungen an Dokumenten rückgängig gemacht.
Als Beispiel dient die folgende Redline-Struktur für eine Eltern-Redline Part, Chg-A-1.1 mit Kind-Teilen in der Organisation:
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1 (einem Dokument Doc_1 zugeordnet)
◦ Part3
◦ Part4, Chg-A-2.5 (einem Dokument Doc_3 zugeordnet)
◦ Part5, Chg-A-2.8
Die Kind-Teile Part2, Chg-A-2.1, Part4, Chg-A-2.5 und Part5, Chg-A-2.8 sind ebenfalls Redlines. Die Kind-Teile Part2 und Part4 sind den Dokumenten Doc_1 bzw. Doc_3 zugeordnet.
Wenn Sie Änderungen am Kind-Teil Part5, Chg-A-2.8 vornehmen, z.B. Teileverwendung, -attribute und -vorkommen ändern und das Dokument Doc_5 dem Kind-Teil hinzufügen, und die Aktion Wiederherstellen ausführen, können Sie Folgendes beobachten:
• Änderungen an Teileverwendung, -attributen und -vorkommen werden auf ihren ursprünglichen Status wiederhergestellt.
• Die Registerkarte Dokumente zeigt weiterhin Doc_5 an, da dessen Änderungen nicht rückgängig gemacht wurden.
Folglich bleibt die visuelle Hervorhebung von Part5, Chg-A-2.8 in der Redline-Hierarchie rot. In der Tabelle Dokumente bleibt Doc_5 auch nach der Aktion Wiederherstellen grün, da Doc_5 nicht wiederhergestellt wurde.
| | Die Farbe im Knoten der Redline-Hierarchie ändert sich möglicherweise in Schwarz, was darauf hinweist, dass keine Änderungen vorhanden sind, da alle Änderungen rückgängig gemacht werden. Doch auch wenn die Verwendungsänderung rückgängig gemacht wird, kann der Knoten der Redline-Hierarchie weiterhin eine Änderung aufgrund von nicht rückgängig gemachten Änderungen an zugehörigen Versionsattributen, Dokumenten und AML/AVL anzeigen. |
