Registerkarte "Klassifikation"
In diesem Thema finden Sie Unterstützung zur Änderungsplanung für die Definition der technischen Entwicklungsstückliste, die Klassifikationsdaten für Teileversionen enthält.

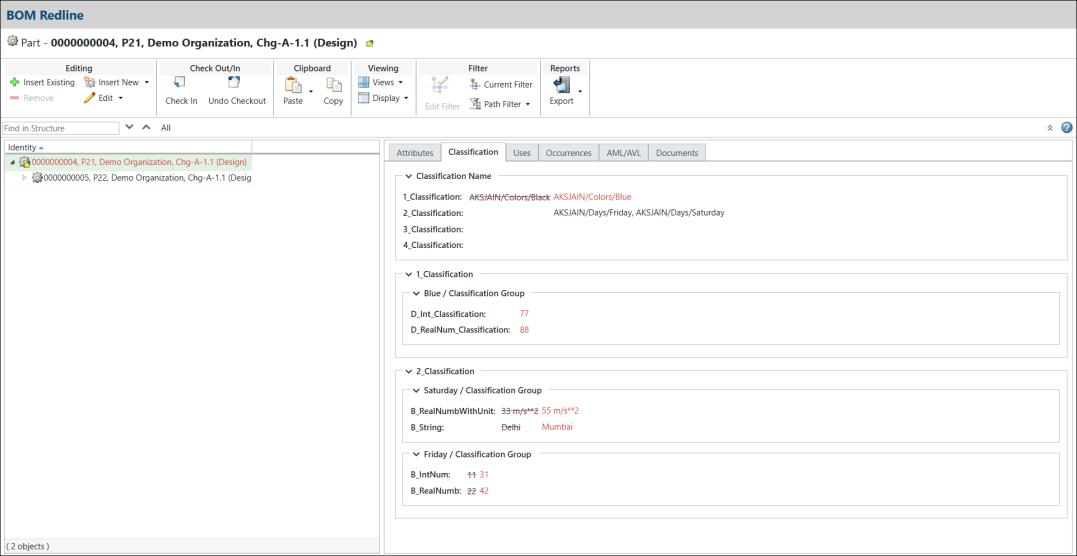

Die Klassifikationsdaten werden auf der Registerkarte Klassifikation angezeigt.
Die Registerkarte Klassifikation ist sichtbar, wenn es sich beim ausgewählten Teil um eine Redline-Stückliste handelt. Sie ist ausgeblendet, wenn das ausgewählte Teil ein Teile-Master in der Redline-Struktur ist. Standardmäßig wird die Registerkarte nach Attribute angezeigt, aber Sie können die Reihenfolge ändern, indem Sie die Registerkarte ziehen.
 |
Diese Registerkarte ist nur verfügbar, wenn Windchill PartsLink Classification and Reuse installiert ist. Sie ist auch dann sichtbar, wenn das Teil nicht klassifiziert ist.
|
Die Klassifikation ist eine Methode in Windchill zum Organisieren von Objektklassen. Sie beinhaltet das Definieren von Objekten, das Zuordnen von Attributen und das Bereitstellen einer Basis für Navigationsstrukturen. Die Klassifikationsstruktur wird als Baum dargestellt, der mit verschiedenen Aktionen wie Erweitern, Reduzieren, Einfügen, Löschen, Kopieren, Einfügen, Exportieren und Importieren von Knoten verwaltet werden kann. Diese Struktur ist wesentlich für die effektive Organisation von verschiedenen Objektklassen sowie die Navigation durch diese Klassen. Weitere Informationen finden Sie unter Mit der Klassifikationsverwaltung arbeiten.
Die Redline-Stückliste verwendet dieselbe Benutzerinteraktion für die Klassifikation wie im Produktstruktur-Browser.
Über die Symbolleiste mit Redline-Aktionen können Sie die Werte "Klassifikationsknoten" und "Klassifikationsattribute" auf der Registerkarte Klassifikation neu zuweisen, hinzufügen, bearbeiten oder entfernen. Nachdem Sie diese Aktionen ausgeführt haben, wird das entsprechende Teil in der Redline-Struktur rot hervorgehoben.
Die Registerkarte Klassifikation folgt den standardmäßigen Vorgehensweisen für Redline-Prozesse. Das Zusammenführen der Redline mit der betroffenen Objektversion und das Synchronisieren der Redline mit dem zuletzt freigegebenen Ergebnisobjekt folgen denselben Konventionen. Weitere Informationen finden Sie im Thema Redline-Prozess.
Wenn Sie die vollständige Redline-Stückliste, einschließlich der Eltern- und Kind-Redlines, löschen, werden die Informationen unter Klassifikation ebenfalls gelöscht.
Attributbeschreibung
Auf der Registerkarte Klassifikation werden folgende Informationen angezeigt:
Attribute | Beschreibung |
|---|---|
Klassifikationsknoten | Klassifikationsknoten (oder "Klassen") sind die Bausteine der Klassifikationsstruktur. |
Klassifikationsattribut | Ein wiederverwendbares Attribut stellt eine eindeutige systemweite Eigenschaft dar, für die einer Objektinstanz ein Wert zugewiesen werden kann. |
Farbindikator zum Verfolgen von Änderungen an Klassifikationen
Die folgenden Farben geben die alten und aktualisierten Werte nach den Änderungen an:
Farbe | Beschreibung |
|---|---|
Rot | Gibt aktualisierte Attributwerte auf der Registerkarte Klassifikation und im Strukturbaum an. |
Rot durchgestrichen | Gibt alte Attributwerte an. |
