Définition d'une zone focus avec Step Check
Vue d'ensemble
La définition d'une zone de focus avec Step Check vous permet de rationaliser le processus de configuration en réduisant le nombre d'images de formation requises. Au lieu de capturer des centaines d'exemples pour chaque état, il vous suffit de sélectionner une seule image miniature pour l'état Succès ou Echec (ou les deux) et de définir une zone de focus qui met en surbrillance la zone critique à inspecter. Cette approche permet une configuration plus rapide et plus efficace en gardant la même précision, ce qui facilite l'application de Step Check à un plus large éventail de cas d'utilisation. Voici quelques exemples de cas d'utilisation :
• Etats d'erreur continus : lorsqu'un composant n'a qu'une seule position correcte mais peut se trouver dans de multiples positions incorrectes, il n'est pas réaliste de vouloir capturer toutes les variations d'échec possibles. Avec une zone de focus, vous n'avez besoin que d'une seule image représentant l'état Succès. Step Check renverra alors un résultat de type Succès ou Incertain, sans nécessiter d'exemples d'échec pour chaque état d'erreur possible.
• Etats d'erreur inconnus : lorsque l'objectif consiste à confirmer que la situation semble normale (par exemple, une tête d'imprimante ne présentant aucune anomalie visible), il peut être impossible d'anticiper ou de collecter des exemples de toutes les conditions d'échec potentielles. Dans ce cas, une unique image de Succès avec une zone de focus définie suffira. Step Check renverra l'état Succès ou Incertain, ce qui permettra de signaler tout cas déviant de l'apparence attendue.
• Disponibilité d'image rare : dans certains environnements, en particulier lors d'un déploiement précoce ou de modes d'échec rares, il est possible qu'une seule image par état soit disponible. Prenons le cas, par exemple, de la vérification qu'un cordon est correctement connecté. Si vous disposez d'une image pour l'état Succès et d'une image pour l'état Echec, vous pouvez définir une zone de focus sur chacune d'elles. Step Check renverra alors les états Succès, Echec ou Incertain en fonction des régions sélectionnées, sans nécessiter un ensemble d'images de formation complet.
Le tableau ci-dessous affiche les résultats qui seront renvoyés en fonction de la configuration de Step Check.
|
Configuration
|
Résultat Succès renvoyé ?
 |
Résultat Echec renvoyé ?
 |
Résultat Incertain renvoyé ?
 |
|---|---|---|---|
|
Step Check standard
|
Oui
|
Oui
|
Oui
|
|
Zone de focus définie uniquement pour l'état Succès
|
Oui
|
Non
|
Oui
|
|
Zone de focus définie uniquement pour l'état Echec
|
Non
|
Oui
|
Oui
|
|
Zone de focus définie pour les états Succès et Echec
|
Oui
|
Oui
|
Oui
|
Effet d'une zone de focus sur le comportement standard de Step Check
Il est important de noter que la définition d'une zone de focus modifie fondamentalement le comportement de Step Check. Une fois qu'une zone de focus a été définie :
• Vous n'aurez plus besoin d'utiliser le bouton Démarrer la formation. Aucune formation n'est requise ni disponible pour les étapes ayant une zone de focus définie.
• Des images de formation supplémentaires ne permettront pas directement d'améliorer les résultats. Toutefois, elles pourraient s'avérer utiles dans les cas suivants :
◦ Vous pouvez sélectionner une image miniature de meilleure qualité parmi les nouvelles images capturées et appliquer une nouvelle zone de focus.
◦ Si une image de l'état Echec a éventuellement été capturée, vous pouvez appliquer une zone de focus à cette image pour activer la détection de l'état Echec.
◦ Après un certain temps, si suffisamment d'images sont collectées, vous pouvez choisir de revenir à une configuration Step Check standard et lancer une formation pour améliorer les résultats.
Définition de la zone de focus
1. Configurez Step Check comme vous le feriez normalement.
2. Une fois que la procédure a été publiée, ouvrez-la dans Vuforia Vantage.
3. Dans Vantage, sélectionnez Formation de Step Check et exécutez la procédure pour capturer quelques images. Informations à prendre en considération :
◦ Vous n'avez pas besoin de capturer autant d'images de formation que vous auriez à le faire avec le processus Step Check standard. Tant que vous capturez au moins une image de haute qualité, cela peut suffire lors de l'utilisation d'une zone de focus.
◦ Si vous capturez une image pour un seul état (par exemple, Succès), Step Check renverra des résultats pour cet état ou le résultat Incertain (illustré par une icône en forme d'oeil gris). Pour recevoir à la fois les résultats des états Succès et Echec, vous devez capturer au moins une image pour chacun des états.
 |
Vous pouvez également charger une image personnalisée pour l'utiliser comme miniature et y définir une zone de focus. Pour plus d'informations, consultez la rubrique Charger une image personnalisée pour l'utiliser comme miniature.
|
4. Une fois que la procédure a été exécutée dans Vantage et qu'au moins une image d'un état a été capturée, revenez dans Vuforia Editor.
5. Ouvrez le Tableau de bord de Step Check pour l'étape concernée, puis sélectionnez Approprié en tant que miniature dans la liste déroulante de Filtrer.

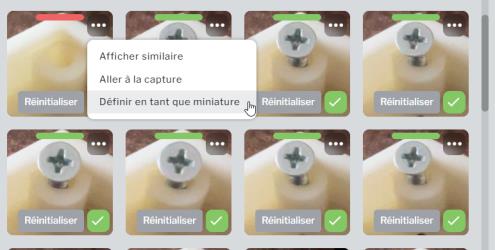

6. Parmi les images filtrées, sélectionnez celle de meilleure qualité et représentant le mieux cet état, puis cliquez sur le menu à trois points sur l'image. Sélectionnez Définir en tant que miniature.

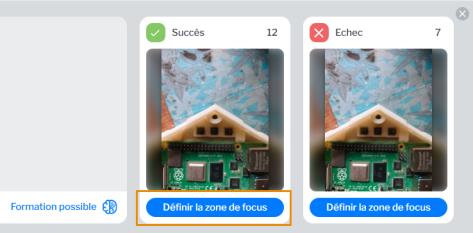

7. Une fois que l'image a été définie comme miniature pour un état, cliquez sur Définir la zone de focus sous l'image miniature.

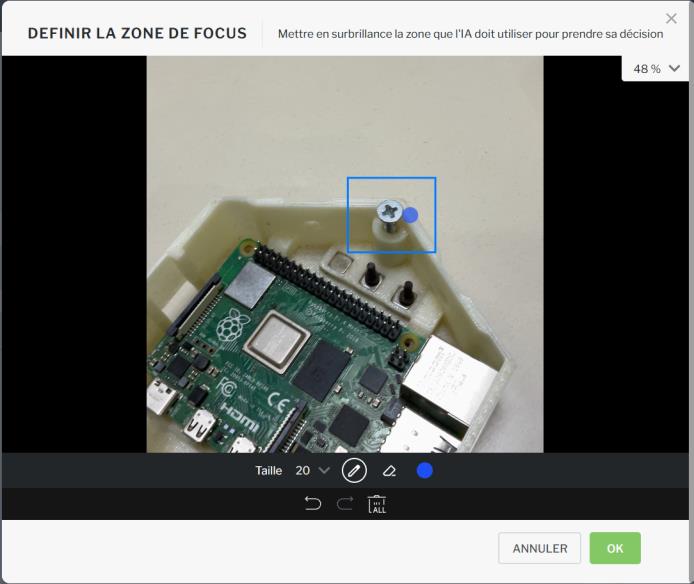

8. Dans la fenêtre DEFINIR LA ZONE DE FOCUS, mettez en surbrillance la zone de l'image sur laquelle l'IA doit se concentrer lorsqu'il prend une décision sur l'état. Pour plus d'informations sur l'utilisation des outils de la fenêtre DEFINIR LA ZONE DE FOCUS, consultez la rubrique Outils de la fenêtre Définir la zone de focus.
|
|
Plus la zone de focus est petite et spécifique, plus Step Check peut évaluer l'étape avec précision. Une zone bien définie permet à l'IA de se concentrer sur les détails visuels les plus pertinents.
|
9. Une fois que vous êtes satisfait de la zone de focus définie, cliquez sur OK.

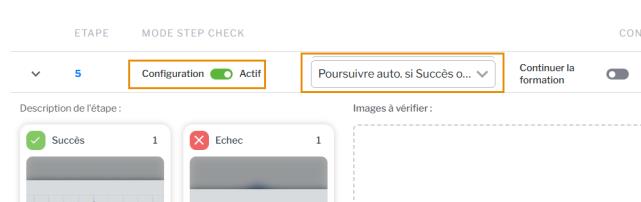

10. Ensuite, accédez à l'onglet STEP CHECK et définissez le MODE STEP CHECK sur Actif. Assurez-vous également que l'affichage des résultats dans Vantage est défini sur l'une des options suivantes (il ne doit pas être défini sur Sans assistance si vous souhaitez que les résultats s'affichent dans Vuforia Vantage) :
◦ Poursuivre auto. si Succès ou Echec
◦ Poursuivre auto. si Succès
◦ Recommander
11. Republiez la procédure.
12. Votre étape est maintenant prête à utiliser la zone de focus avec Step Check.
|
|
Vous pouvez configurer Step Check à l'aide d'une seule miniature présentant une zone de focus pour l'état Succès. Dans ce cas, le système renverra un résultat pour l'état Succès ou l'état Incertain (illustré par une icône en forme d'oeil gris). Pour recevoir à la fois les résultats des états Succès et Echec, vous devez définir des zones de focus sur les miniatures pour les deux états.
|
Suppression de la zone de focus
Si vous ne souhaitez plus utiliser de zone de focus et préférez revenir au processus de formation standard de Step Check, vous pouvez supprimer la zone de focus de l'image miniature. Cela désactivera la configuration simplifiée et Step Check reviendra à la formation traditionnelle basée sur de multiples images. Localisez l'image miniature présentant la zone de focus définie. Cliquez sur le menu à trois points sur l'image et sélectionnez Modifier la zone de focus. Supprimez ou effacez la zone en surbrillance (le masque de focus). Enregistrez vos modifications. Republiez la procédure.
|
|
Si vous avez défini des zones de focus pour les miniatures des états Succès et Echec, veillez à les supprimer des deux. Le fait de laisser une zone de focus sur l'un ou l'autre état empêchera le retour au processus Step Check standard.
|
1. Ouvrez le Tableau de bord de Step Check.
2. Localisez la miniature et cliquez sur Modifier la zone de focus.

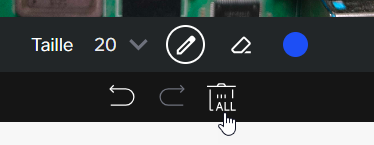

3. Cliquez sur l'icône Effacer tout pour effacer toutes les mises en surbrillance.
4. Republiez la procédure.
5. Votre étape utilisera à présent la formation Step Check standard.
