Разделенная конфигурация
Для разделенной конфигурации приложение Publisher работает на сервере, отличном от того, где работают приложения Viewer. Такая гибкость может быть желательной, чтобы приложение Publisher было ближе к создающим ресурсам, а приложениями Viewer можно было управлять в расположении, связанном с Интернетом, как локально, так и через облачные службы.
Для разделенной конфигурации имеются некоторые заметные отличия в требованиях к архитектуре по сравнению с монолитной.
• Задаются отдельные расположения хранилищ E3C: одно для приложения Viewer и одно для приложения Publisher.
• Требуются отдельные схемы базы данных: 4 схемы для приложения Viewer и 4 для приложения Publisher. (Различные схемы обсуждаются выше.) На приведенном выше изображении показаны схемы Viewer в базе данных, отдельной от схем Publisher. Однако все эти схемы могут находиться в одной базе данных, если это обоснованно.
• Это изображение показывает, что приложения Viewer и Publisher работают в разных центрах обработки данных. Это сделано только для демонстрации возможности. Но не является обязательным.
Для всех производственных конфигураций PTC рекомендует отделять сервер приложений от сервера базы данных.
Пример

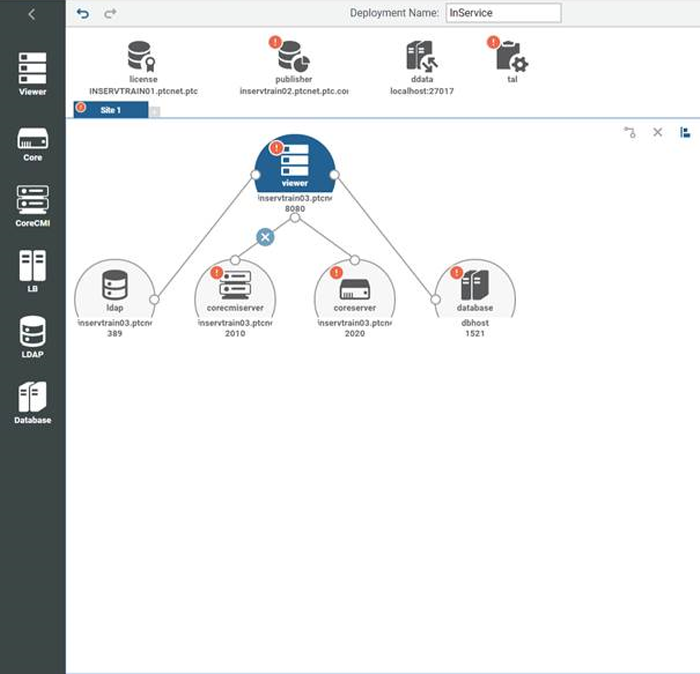

Ниже приведен пример развертывания:
• Монолитная конфигурация для Publisher (см. также
Монолитная)
• Viewer, CoreCMI и Core
|
|
• Для объектов основных серверов, связанных с каким-либо объектом узла Viewer, используется одна и та же установка Servigistics InService. Это означает, что требуется один раз установить Servigistics InService на хост-компьютере, после чего та же самая установка будет использоваться узлом Viewer и всеми основными компонентами, сконфигурированными на этом компьютере.
• Каждая из таких конфигураций представляет отдельный компьютер, на котором установлены эти компоненты Servigistics InService.
|
Шаги конфигурирования
1. Установите сервер лицензий. Можно пропустить этот шаг, если предполагается использовать существующий сервер лицензий. Дополнительные сведения см. в разделе
Установка автономного сервера лицензий.
2. Запустите настройку служб
Servigistics InService и выберите опцию настройки продукта -
Монолитный (Publisher и Viewer). Дополнительные сведения см. в разделе
Запуск Servigistics InService 3. Запустите конфигуратор, используя URL-адрес http://<hostname>:<port>/Configurator.
4. Добавьте в конфигураторе дополнительные объекты Viewer и Core, свяжите их вместе и задайте все требуемые свойства. Дополнительные сведения см. в разделе
Правка свойств объектов конфигуратора.
6. Настройте компоненты Viewer и Core на соответствующих компьютерах (как указано в конфигураторе). Конфигурация базы данных и LDAP должна быть указана при настройке Viewer, и этот шаг не может быть пропущен.
| Расположение файла XML конфигуратора: …InS_Data/Data/System/Config. Эта папка должна быть общей, доступной для всех серверов. |
