Procedimiento para crear ejes libres a través del origen
Utilice la herramienta Eje de selección 3D (a través del origen) para crear uno o varios ejes libres. Cada eje libre que se crea interseca el origen y se orienta como tangente a un contorno de elemento 3D en un solo punto. La punta de flecha del eje libre indica la dirección positiva.
1. Pulse el botón Eje de selección 3D (a través del origen) de la barra de herramientas Herramientas 3D.
2. Cuando el cursor se convierta en , pulse en un contorno de un elemento del plano. Aparece un eje libre de color rojo a través del origen. El eje se orienta como tangente al contorno en el punto donde se pulsó.
3. Para crear otro eje libre, pulse en otro punto de un contorno de elemento. Aparece un nuevo eje libre a través del origen. Se selecciona el nuevo eje libre (rojo); los demás ejes libres (azules) no se seleccionan.

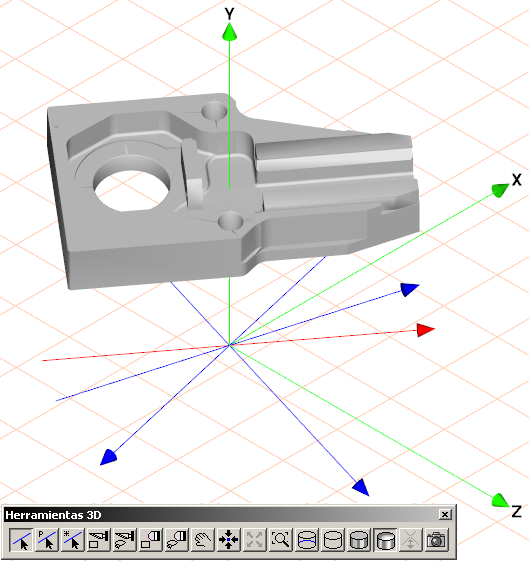

En la siguiente figura se muestran ejes libres a través del origen. Cada eje se orienta como tangente a un contorno de la pieza. El eje libre seleccionado es rojo; los demás ejes libres son azules.
