Procedimiento para crear ejes libres basados en trayectorias
Utilice la herramienta
Eje de selección 3D (basado en una trayectoria)
para crear uno o varios ejes libres. Cada eje libre que se crea es perpendicular a un área de trayectoria cerrada (contorno) de un elemento.
1. Pulse el botón
Eje de selección 3D (basado en una trayectoria) de la barra de herramientas
Herramientas 3D.
2. Cuando el cursor se convierta en
, pulse en un elemento del plano.
3. Después de pulsar, Arbortext IsoDraw CADprocess traza el contorno del área e intenta encontrar una trayectoria válida.
4. Si no se encuentra una trayectoria válida, aparece el mensaje No se encuentra ninguna trayectoria válida. Pruebe a pulsar de nuevo en otra posición.
5. Si se encuentra una trayectoria válida, aparece un eje libre perpendicular al área de la trayectoria.
6. Para crear otro eje libre, pulse en otro punto de un elemento
7. Si se encuentra una nueva trayectoria, aparece un nuevo eje libre perpendicular a la trayectoria. Se selecciona el nuevo eje libre (rojo); los demás ejes libres (azules) no se seleccionan.

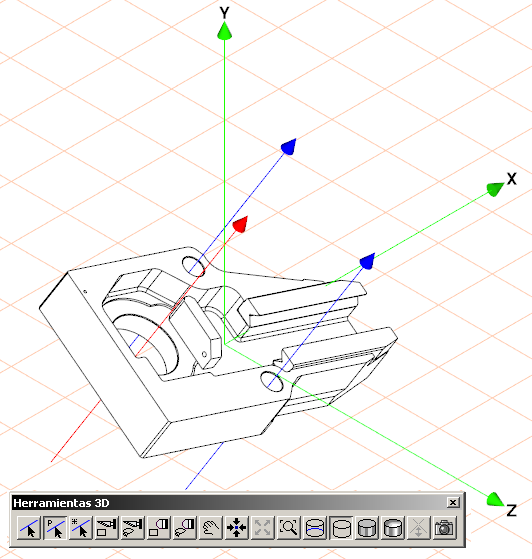

En la siguiente figura se muestran ejes libres basados en trayectorias alrededor de taladros en la pieza. Los ejes son perpendiculares a los taladros. El eje libre seleccionado es rojo; los demás ejes libres son azules.
