Procedimiento para crear ejes libres
Utilice la herramienta Eje de selección 3D para crear uno o varios ejes libres. Cada eje libre que cree es tangente a un contorno de elemento 3D en un solo punto.
1. Pulse el botón Eje de selección 3D de la barra de herramientas Herramientas 3D.
2. Cuando el cursor se convierta en , pulse en un contorno de un elemento del plano. Aparece un eje libre de color rojo tangente al contorno en el punto del contorno donde se pulsó.
3. Para crear otro eje libre, pulse en otro punto de un contorno de elemento. Aparece un nuevo eje libre. Se selecciona el nuevo eje libre (rojo); los demás ejes libres (azules) no se seleccionan.

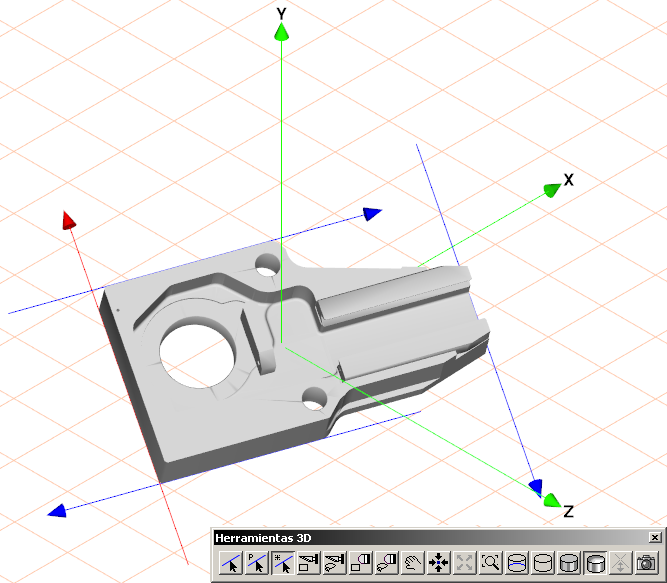

En la siguiente figura se muestran ejes libres creados en el contorno exterior de una pieza. El eje libre seleccionado es rojo; los demás ejes libres son azules.
