Siempre que se abre o coloca un fichero con datos 3D de los formatos compatibles, Arbortext IsoDraw CADprocess funciona en modo 3D. Hay dos características distintas en el modo 3D que permiten distinguirlo de la ventana de trabajo habitual. La primera es un sistema de coordenadas tridimensional en el área de dibujo y la segunda es una barra de herramientas estándar con una serie de herramientas.

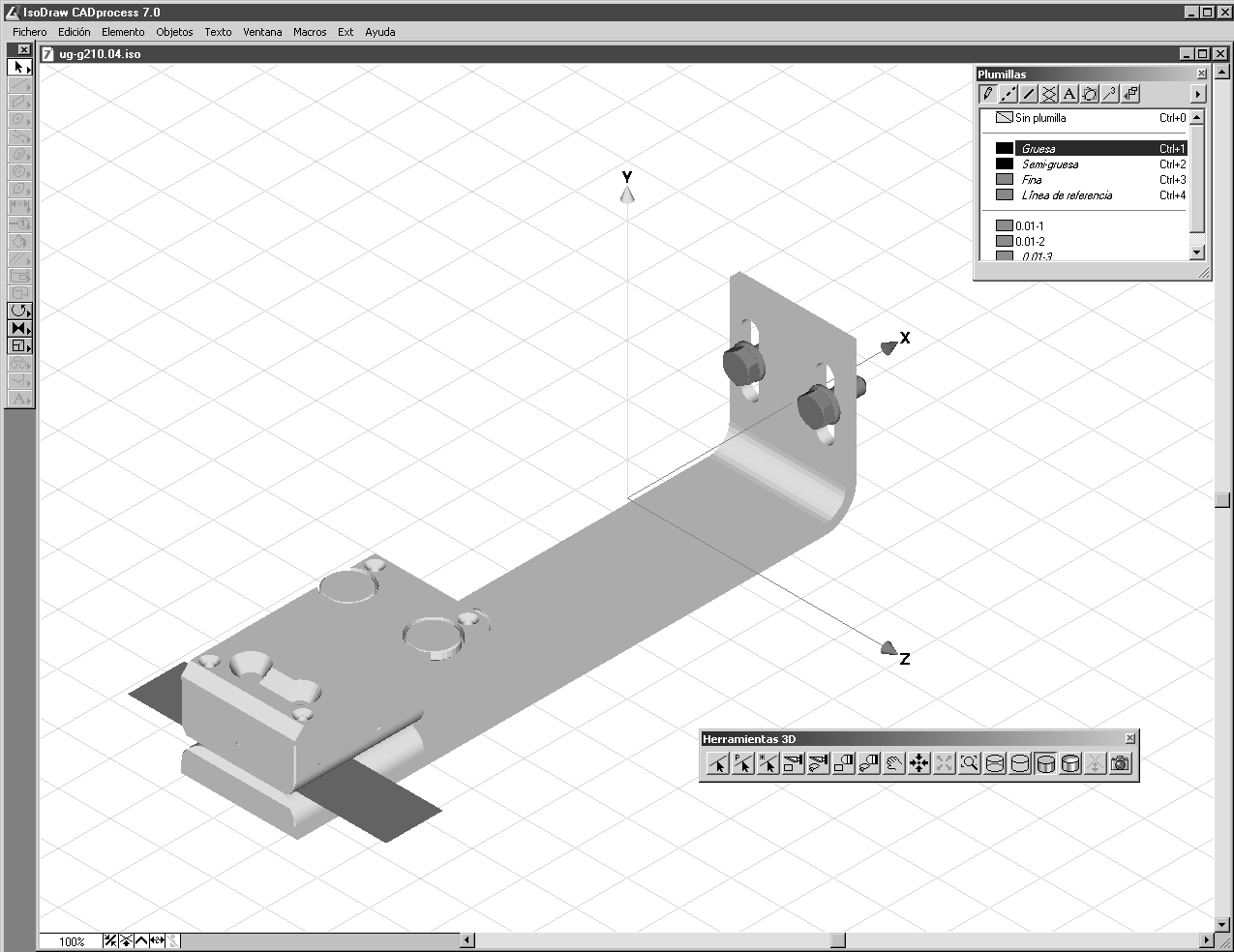

La figura siguiente contiene una ventana con estas características típicas del modo 3D.

La siguiente descripción del trabajo en modo 3D se refiere a datos 3D estructurados para los formatos IGES, VRML y Wavefront. Para los formatos AutoCAD DWG y DXF, los ficheros constan de superficies en lugar de objetos o grupos.

El plano convertido a partir de datos 3D sigue conteniendo toda la información 3D. Para poder procesar esta información estos datos deben convertirse en una ilustración de dos dimensiones. Para poder utilizar todas las posibilidades que ofrecen los datos 3D, puede usar varias herramientas y comandos de menú para cambiar datos en modo 3D. Cada función de edición puede aplicarse a todo el plano y/o a conjuntos seleccionados. Una vez editado el plano, el proceso de optimización constituye el último paso del plano CAD a la ilustración técnica. Antes de convertirlos en ilustraciones 2D, los ficheros colocados se pueden editar en modo 3D igual que los ficheros importados.
