Eliminación de piezas no necesarias
1. Abra el fichero plate_object.idr.
2. Si todavía no ha guardado el fichero del ejercicio de la sección
Uso de funciones en la ventana de objetos, abra el fichero de la carpeta
ruta-instalación-Arbortext-IsoDraw\Tutorial\Tutorial CADprocess, que se encuentra en la carpeta de instalación.
Las piezas que deben hacerse invisibles en este ejercicio también aparecen junto con las piezas que se han explosionado en el ejercicio anterior.
|
|
Los cambios hechos en la configuración de los objetos en la ventana de objetos se conservan durante una sesión. Sin embargo, no están guardados.
|
3. Guarde el fichero como plate_color.idr.
4. Las piezas que se hicieron invisibles en el ejercicio anterior no se necesitan en este ejercicio. Por tanto, esas piezas deben borrarse.
Mantenga pulsada la tecla CTRL y pulse en el símbolo + situado delante del nombre de fichero plate_color.idr en la ventana de objetos.
Se muestran todos los objetos que contiene el fichero.
5. Seleccione el botón que hay junto a Nombre.
6. Pulse en el conjunto con el nombre plate.111.
El conjunto queda seleccionado. El conjunto contiene subconjuntos que se muestran con sangría. Una vez seleccionado el conjunto en la ventana de objetos, se seleccionan todas las piezas relacionadas (subconjuntos) en el plano.
7. Seleccione el menú > .
El conjunto plate.111 se borra.
8. También deben borrarse las tuercas y pernos sueltos de la parte inferior derecha pertenecientes a la placa.
Con el cursor de flecha, pulse en el área de un perno. Mantenga pulsada la tecla MAYÚS y utilice el mismo cursor para pulsar en el área con el resto de tuercas y pernos que pertenecen a la placa (plate.111) uno por uno.
Las piezas están seleccionadas.
9. Seleccione el menú > .
Las tuercas y los pernos seleccionados se borran.

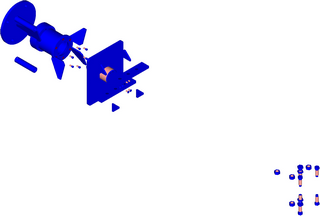

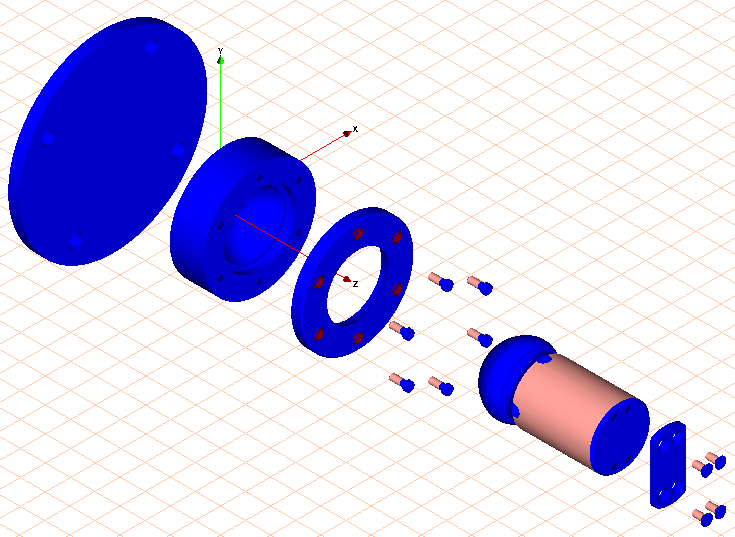

El plano aparece ahora en la pantalla como se indica en la figura, en el modo de visualización Fotorrealismo.
