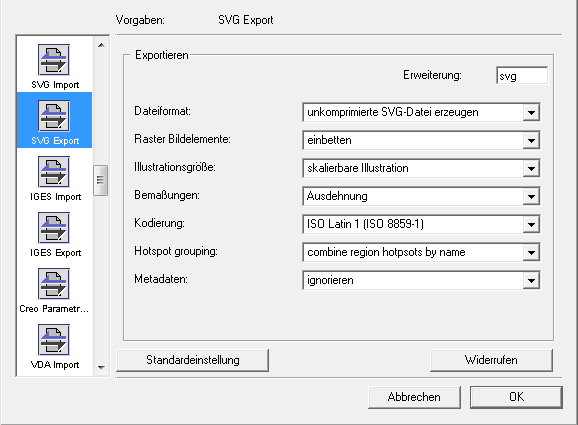

Wählen Sie Bearbeiten > Einstellungen, und klicken Sie dann auf das SVG-Symbol. Das folgende Einstellungsfenster wird angezeigt:

Für den Export können Sie folgende Einstellungen festlegen:

Hier können Sie wählen, ob die Datei unkomprimiert oder komprimiert exportiert werden soll.

Wenn die Datei Rasterbilder enthält, sollten diese mit der Einstellung einbetten exportiert werden. Mit der anderen Option wird eine Verknüpfung zu den dann externen Rasterbildern erstellt. Die Rasterbilder werden in den Formaten JEPG oder PNG gespeichert.

Hier können Sie auswählen, wie die SVG-Datei beim Öffnen dargestellt wird. Wenn die Option skalierbare Illustration ausgewählt ist, passt sich die Darstellung der Illustration der jeweiligen Fenstergröße an. Wurde die Illustration mit fester Größe exportiert, wird sie in den tatsächlichen Abmessungen dargestellt.

Hier können Sie die Abmessungen der SVG-Datei festlegen. Sie richtet sich entweder nach der Größe des Zeichenblatts in Arbortext IsoDraw oder nach der tatsächlichen Ausdehnung der Elemente.

Im Popup-Menü wird die Kodierungsart der Datei festgelegt. Die Kodierung definiert die innere Struktur der Datei. Sie hat nur Auswirkungen darauf, wie die Datei gespeichert wird, und nicht, was gespeichert wird.

Wenn in Arbortext IsoDraw Hotspots als Hotspot-Flächen angelegt worden sind, können diese Hotspots auf zwei Arten exportiert werden. Bei Auswahl von Hotspot-Flächen nach Namen kombinieren, werden alle Vorkommen eines Hotspot mit demselben Namen in eine einzelne Hotspot-Fläche gruppiert. Bei Auswahl von Hotspot-Flächen individuell exportieren werden einzelne Vorkommen des Hotspots generiert.

Hier können Sie wählen, ob vorhandene Metadaten (beschreibende Daten zur Zeichnung) exportiert werden sollen oder nicht. Wenn Sie die Option nur IsoDraw Metadaten exportieren wählen, werden nur in Arbortext IsoDraw erzeugte Metadaten (z. B. Objektinfo, Hyperlinks) exportiert.
