Utilizzo di parti standard da Windchill
Per assemblare parti standard da Windchill, è necessario eseguire i task di configurazione descritti di seguito.
Fornire una configurazione personalizzata utilizzando la variabile EMX _USER_CONFIG_PATH
All'inizio è necessario fornire una configurazione personalizzata.
L'obiettivo è che tutti gli utenti all'interno di un'azienda utilizzino la stessa configurazione.

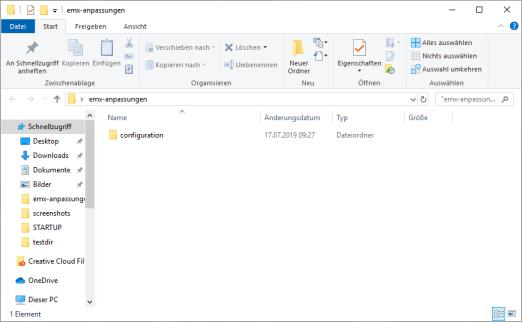

1. Copiate la cartella di configurazione standard emx-installation-path\configuration dalla cartella di installazione di EMX in una posizione del server visibile a tutti gli utenti, ad esempio "<percorso-server>\emx-adaptions\configuration".
La cartella deve avere restrizioni di scrittura per tutti gli utenti e deve essere modificata solo dall'amministratore.
2. Impostate la variabile Windows EMX_USER_CONFIG_PATH sul valore <percorso-server>\emx-adaptions per tutti gli utenti. EMX troverà la configurazione personalizzata in questa posizione.
Impostare l'opzione EMX PDM_SYSTEM

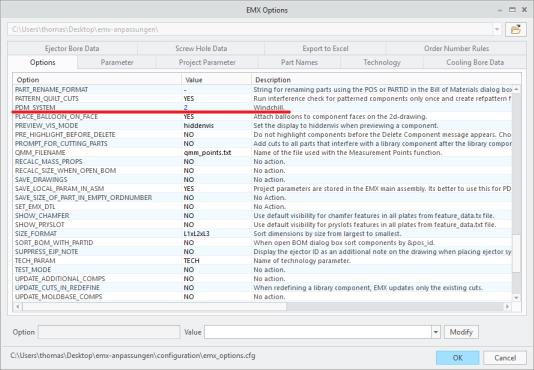

1. In Opzioni di EMX (EMX Options)
impostate l'opzione di configurazione PDM_SYSTEM su 2 - Windchill.
impostate l'opzione di configurazione PDM_SYSTEM su 2 - Windchill.
Configurare i nomi delle parti nelle opzioni di EMX

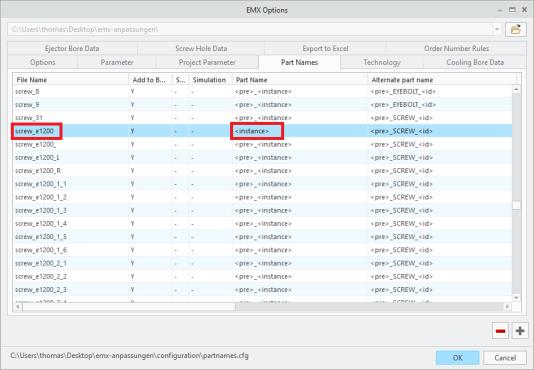

In Opzioni di EMX (EMX Options) > adattate le regole dei nomi delle parti in modo che il nome risultante sia indipendente dal progetto.
> adattate le regole dei nomi delle parti in modo che il nome risultante sia indipendente dal progetto.Rimuovete l'ID (<id>) o il prefisso del progetto (<pre>).
1. Per la vite E1200 con il rispettivo file maschera screw_E1200.prt, impostate la regola del nome della parte su <instance>.
Il nome risultante è E1200_8_60. Questi nomi di variante provengono dalle tabelle delle quote del file *.dat.
Ridurre la varietà di componenti selezionabili nella finestra di dialogo Vite
Quando si utilizzano parti standard di Windchill, è consigliabile fornire i tipi di componente amministrati in Windchill.
Per raggiungere questi obiettivi, riducete i tipi di vite e i fornitori disponibili.

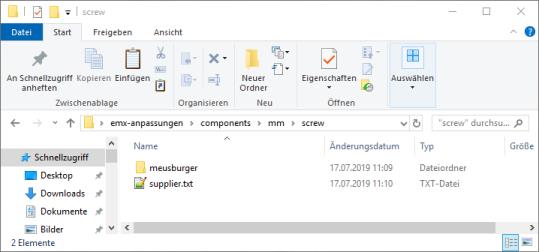

È possibile limitare l'elenco dei fornitori fornendo un file supplier.txt adattato nella posizione appropriata. Questo file deve essere posizionato nel percorso seguente nella configurazione personalizzata in EMX_USER_CONFIG_PATH\components\mm\screw\supplier.txt
È possibile copiare il file equivalente dall'installazione standard di EMX in <percorso-installazione-emx>\components\mm\screw\supplier.txt
Un file che si trova nella configurazione personalizzata ha una priorità più alta rispetto al file equivalente dell'installazione standard e viene utilizzato per default.

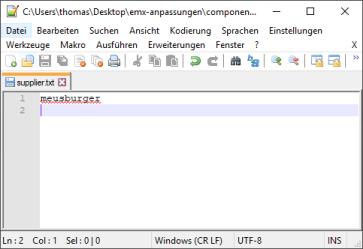

1. Nell'esempio specificato il contenuto del file supplier.txt viene quindi ridotto a meusburger.

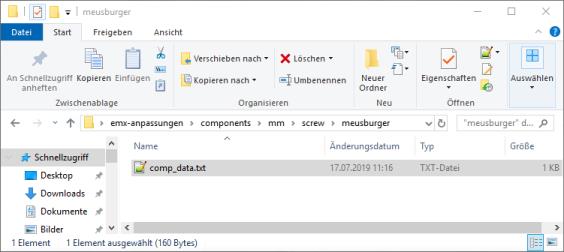

Le restrizioni per i tipi di vite seguono uno schema analogo. È necessario creare un file comp_data.txt adattato. La posizione si trova all'interno di una cartella specifica del fornitore: EMX_USER_CONFIG_PATH\components\mm\screw\meusburger\comp_data.txt
Come maschera, è possibile copiare il file equivalente dall'installazione standard di EMX: <percorso-installazione-emx>\components\mm\screw\meusburger\comp_data.txt

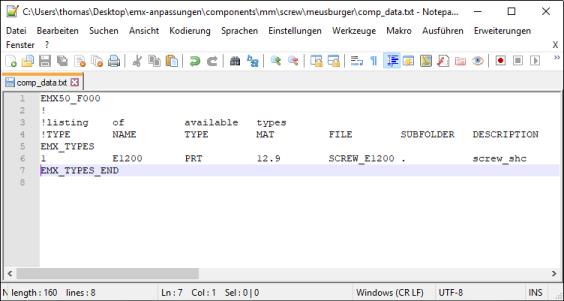

Nel file comp_data.txt eliminare tutte le righe tranne la riga E1200 pertinente.
Nella finestra di dialogo delle viti è possibile assemblare solo le viti E1200 di Meusburger.
Creare tutte le varianti di vite

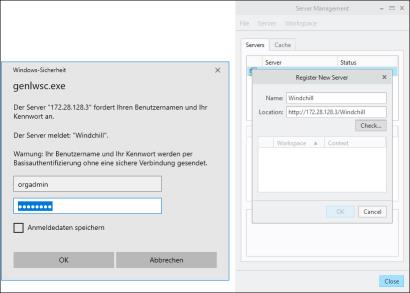

Prima di creare tutte le varianti della vite E1200, è necessario effettuare la connessione al server Windchill e accedere come amministratore.

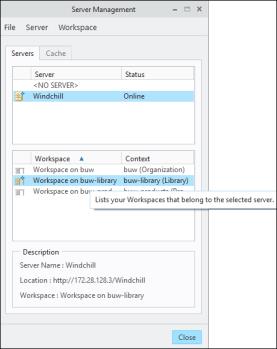

È inoltre necessario attivare il workspace per la libreria di Windchill.
Utilizzando l'Editor componenti (Component Editor)
, è possibile creare tutte le varianti di un componente.
, è possibile creare tutte le varianti di un componente.
Attenetevi alla procedura descritta di seguito.

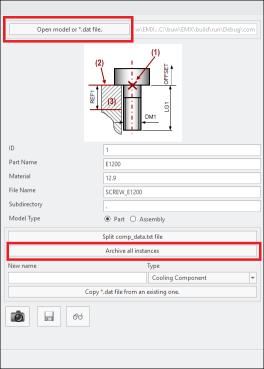

1. Fate clic su Editor componenti (Component Editor) .
.2. Aprite il file E1200.dat che si trova nella directory di installazione standard <percorso-installazione-emx>\components\mm\screw\meusburger\E1200.dat utilizzando Apri modello o file *.dat (Open model or *.dat file)

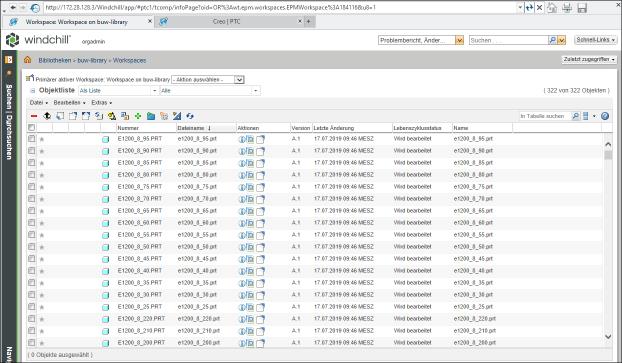

3. Fate clic su Archivia tutte le varianti (Archive all Instances). Tutte le varianti vengono salvate nel workspace corrente.
Archiviate tutte le varianti nella libreria di Windchill
Per fornire le varianti create a tutti gli utenti, è necessario salvare i modelli in modo strutturato nella libreria di Windchill.
Si consiglia di utilizzare una struttura di cartelle simile a quella dell'installazione standard di EMX.

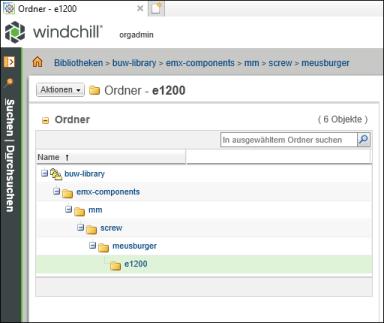

Ad esempio, per la vite Meusburger E1200, viene utilizzata la seguente struttura.
buw-library > emx-components > mm > screw > meusburger > e1200
L'utilizzo di questa struttura presenta numerosi vantaggi.
• Le parti standard di EMX nella libreria possono essere estese successivamente.
• I modelli sono facili da individuare.

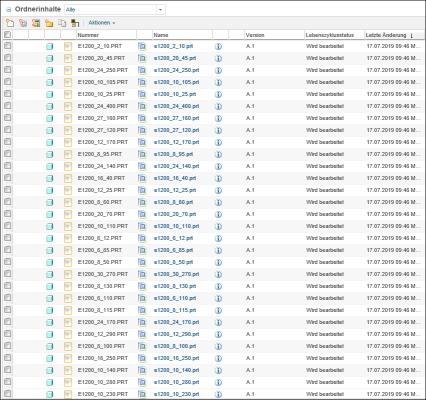

Utilizzando il meccanismo di archiviazione di Windchill, è possibile memorizzare i file nella cartella e1200.
La configurazione di EMX è completa ed è ora possibile posizionare le viti da Windchill.
Assemblaggio di componenti EMX da Windchill (utente)
Dal punto di vista dell'utente, durante la procedura di assemblaggio dei componenti non si verificano cambiamenti significativi.
Tuttavia, all'interno della finestra di dialogo delle viti è possibile individuare l'origine del modello.
Quando viene trovato un modello nel commonspace in base alla regola dei nomi delle parti, nell'area inferiore della finestra di dialogo viene visualizzata un'icona aggiuntiva con il breve messaggio Il modello si trova nel commonspace (The model is found in common space).
Quando nel commonspace non viene trovato alcun modello e viene utilizzata la procedura di assieme standard, viene visualizzato un messaggio alternativo Il modello è creato dal file maschera locale (The model is created from local template file).

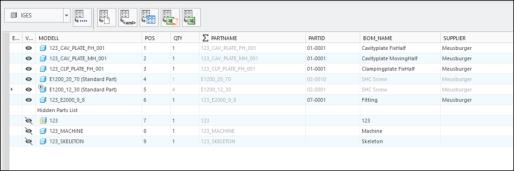

Inoltre, nella distinta base viene visualizzato anche lo stato della parte standard. I parametri non possono essere modificati e pertanto sono disattivati.
