Utilizzo dei file relazioni (* rel) per aggiungere relazioni ai componenti
È possibile utilizzare i file *.rel per impostare le relazioni di default per i componenti EMX. Per default, i file *.rel si trovano nella cartella <install_emx>\configuration\templates. Questa cartella contiene anche nomi di file validi e posizioni valide nella configurazione.
Utilizzo del file relazioni generale "emx_comp.rel"
Il file emx_comp.rel definisce una relazione per tutti i componenti EMX, come i componenti di raffreddamento e le spine di estrazione. Si applica anche ai componenti della libreria EMX.
 |
Nell'installazione di default troverete un file denominato inactive_emx_comp.rel. Si tratta di un file maschera che può essere utilizzato come riferimento. Quando si rinomina il file in emx_comp.rel, il contenuto viene scritto nell'area relazioni della parte Creo.
|

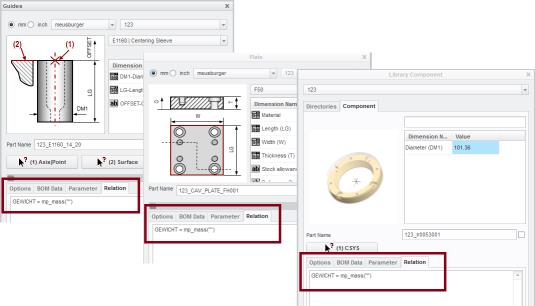

Quando aggiungete un componente EMX, troverete il contenuto nella finestra di dialogo Piastra (Plate), Componente (Component) o Componente libreria (Library Component) nella scheda Relazione (Relation):
Utilizzo dei file relazioni delle piastre
Per aggiungere una relazione a tutte le piastre di un fornitore specifico, utilizzate file con il nome plate.rel.
È necessario salvare il file plate.rel nella posizione <install_emx>\mm\components\plates\<fornitore>\
La relazione viene scritta nella scheda Relazione (Relation) della finestra di dialogo Piastra (Plate):
| | La relazione di emx_comp.rel non viene sovrascritta. Al contrario, viene aggiunta al di sotto delle relazioni esistenti. |
Utilizzo di file relazioni specifici del tipo di piastra
Quando è necessario aggiungere una relazione specifica per un tipo di piastra, è possibile utilizzare il file plate_#.rel.
In questo esempio viene utilizzato un file relazioni per la maschera di piastra plate_1.prt.
Quando il file specifico del tipo di piastra plate_1.rel esiste, il contenuto di plate.rel viene ignorato e viene utilizzato il contenuto della relazione specifica del tipo.
Il file plate.rel deve essere salvato nella posizione <install_emx>\mm\components\plates\<fornitore>\
La relazione viene scritta nella scheda Relazione (Relation) della finestra di dialogo Piastra (Plate).
| | In EMX sono disponibili i seguenti otto tipi di maschera di piastra di default: • plate_1 - Piastra di aggraffatura • plate_2 - Piastra fissaggio spina anima • plate_3 - Piastra di supporto • plate_4 - Piastra binario • plate_5 - Piastra di cavità • plate_6 - Piastra di ritenzione estrattore • plate_7 - Piastra di base dell'estrattore • plate_8 - Spogliatore |
Utilizzo dei file relazioni dei componenti
Come per le piastre, le relazioni possono essere aggiunte ad altri componenti con i file relazioni dei componenti. In questo esempio viene utilizzato il file specifico della vite. Questa operazione può essere eseguita anche per altri tipi di componente.
Quando il file screw.rel si trova nella posizione <install_emx>\components\mm\screw\,
Questo contenuto viene visualizzato nella scheda Relazione (Relation) della finestra di dialogo Componente (Component).
La relazione viene scritta nella scheda Relazione (Relation) della finestra di dialogo Piastra (Plate).
| | La relazione di emx_comp.rel non viene sovrascritta. Al contrario, viene aggiunta al di sotto delle relazioni esistenti. |
Utilizzo di file relazioni dei componenti di tipo specifico
Se la relazione deve essere applicata solo per una maschera specifica di un unico fornitore, è possibile utilizzare i file relazioni specifici del tipo.
In questo esempio viene utilizzata una vite con il nome maschera screw_e1200.prt.
Il file screw_e1200.rel deve essere salvato nella posizione <install_emx>\mm\components\screw\ <supplier>\
Questo contenuto viene visualizzato nella scheda Relazione (Relation) della finestra di dialogo Vite (Screw).
Aggiunta di relazioni all'area di post-rigenerazione
Prima di aggiungere una relazione alle aree di post-rigenerazione della parte, è necessario aggiungere un file relazioni con il suffisso _post_regen, come descritto in precedenza.
Ad esempio, emx_comp_post_regen.rel, plate_post_regen.rel e così via.
