Parametro EMX_SURFACE_FUNCTION
Uno dei principali vantaggi dell'utilizzo di Creo Expert Moldbase Extension durante la progettazione della base di stampo è la creazione automatica dei ritagli per i componenti standard. Questa funzionalità si basa principalmente sulle feature definite dall'utente (FDU) di Creo.
I due vantaggi principali sono:
• Si risparmia tempo per la progettazione perché si evita la creazione manuale dei ritagli.
• Si evitano errori di progettazione perché si fornisce una logica di ritaglio standardizzata.
Una funzionalità aggiuntiva viene fornita con il parametro EMX_SURFACE_FUNCTION. Tutte le FDU standard in EMX sono state revisionate. A tutte le superfici risultanti nelle FDU è ora assegnata una funzione. La funzione di superficie effettiva è definita dal valore del parametro contenitore.
Questi valori di parametro possono essere utilizzati in un secondo momento in altre soluzioni software. Un possibile scenario nel contesto della definizione basata su modello (MBD) è la colorazione delle superfici in base alla funzione di superficie per aggiungere informazioni di prodotto (PMI) alle piastre della base di stampo.
I valori dei parametri e la funzione di superficie corrispondente sono illustrati nelle immagini seguenti:

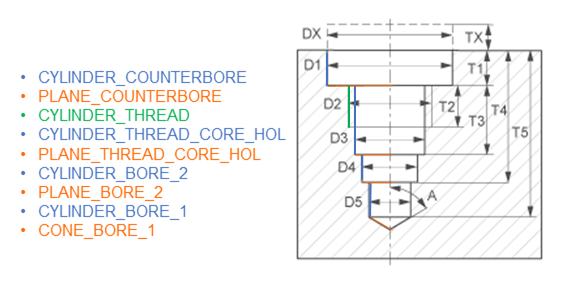

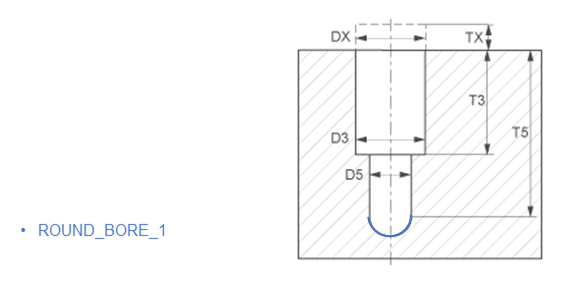

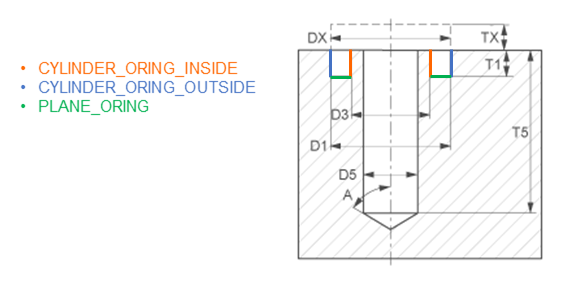

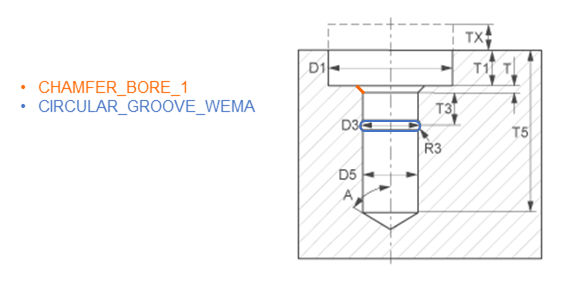

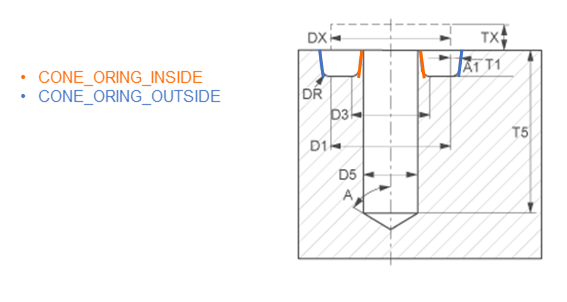

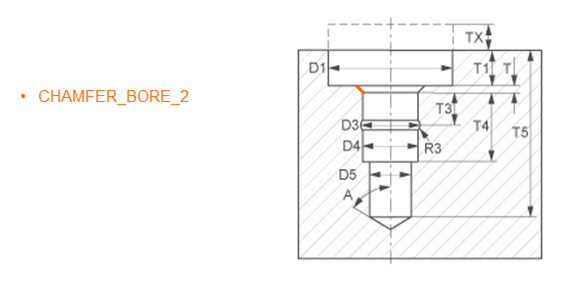

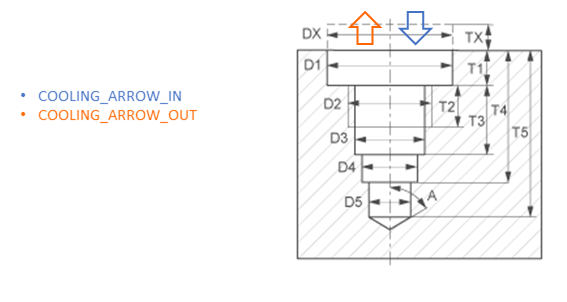

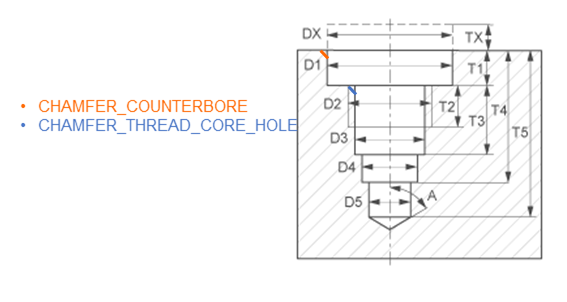

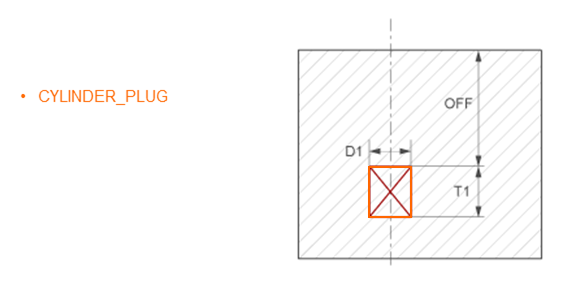

• Raffreddamento

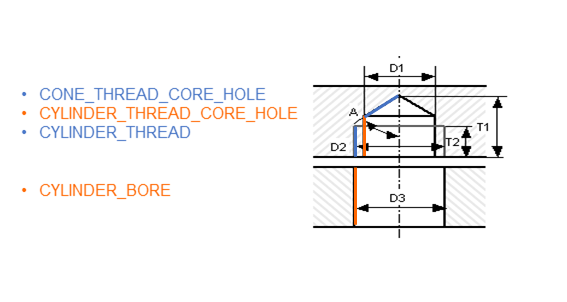

• Spine di estrazione

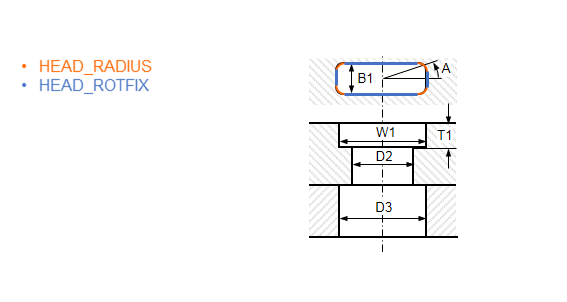

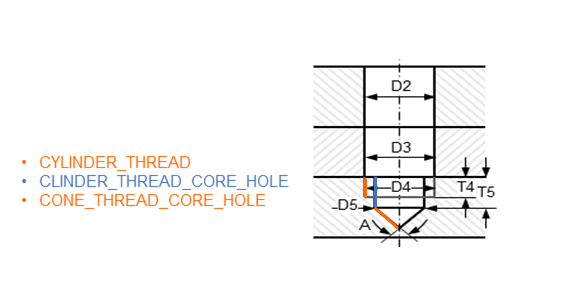

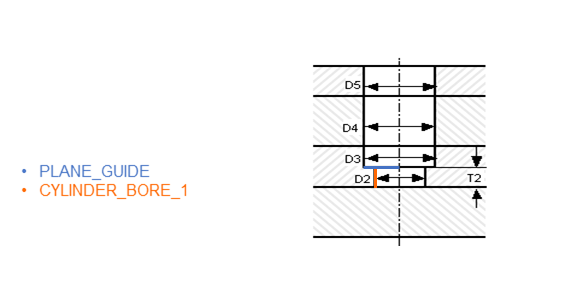

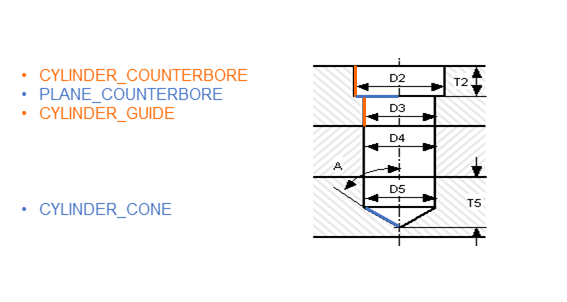

• Componenti guida

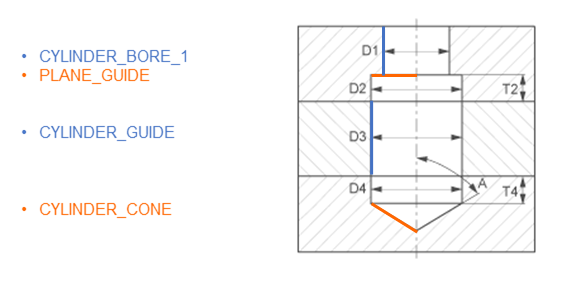

• Spine di centratura

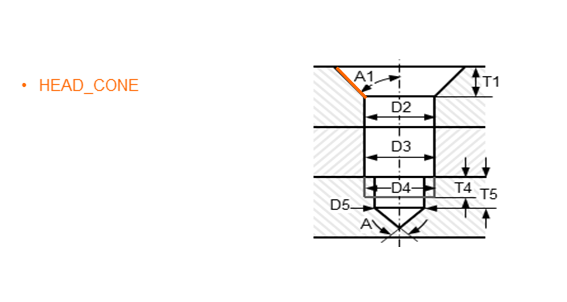

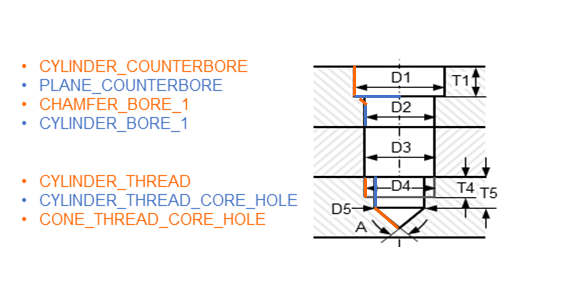

• Viti

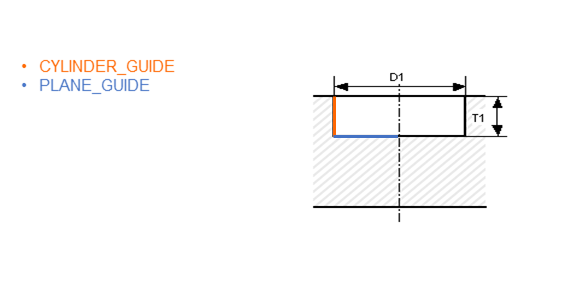

• Anello di posizionamento

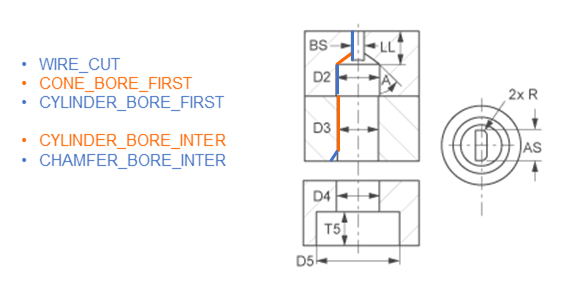

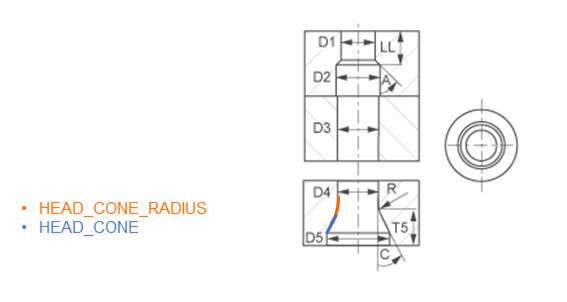

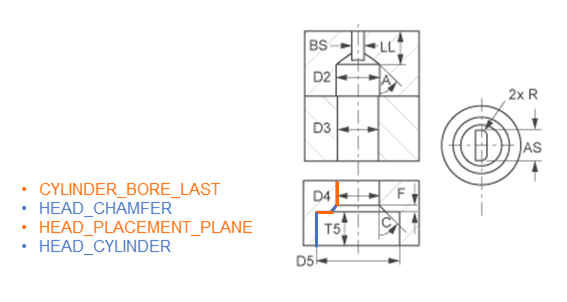

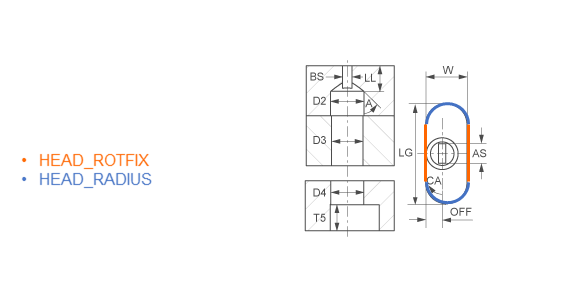

• Espulsione
