Grafici di Pareto dei motivi di perdita

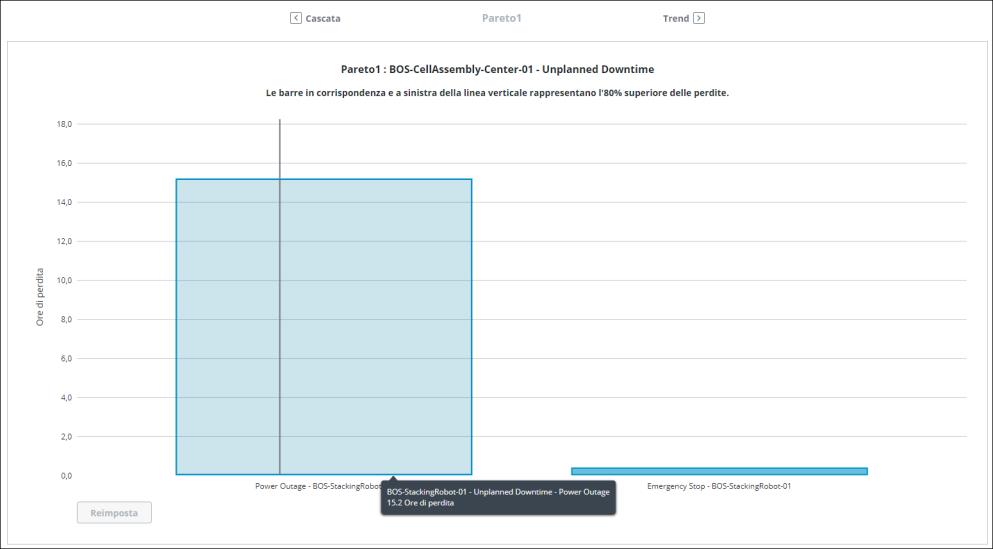

Le pagine Pareto dei motivi di perdita forniscono un grafico a barre di tutti i motivi di perdita al livello dell'albero motivi di perdita per cui sono presenti dati di eventi di perdita. Il grafico è presentato in ordine discendente, partendo dai motivi di perdita principali a sinistra. Le barre che si trovano sulla linea verticale e a sinistra della stessa rappresentano il principale 80% delle perdite per l'impianto e l'intervallo di date selezionati. Possono essere presenti più livelli di grafici di Pareto da
esplorare, a seconda del numero di livelli nell'albero motivi per la barra selezionata nel grafico.
Il titolo del grafico di Pareto è un percorso di navigazione che mostra il nome del centro di lavorazione selezionato e il motivo corrente visualizzato. Quando si esegue la visualizzazione dettagliata attraverso più grafici di Pareto, il percorso di navigazione include tale sequenza di motivi.
Ogni barra del grafico rappresenta un motivo e l'unità di lavorazione a cui si applica. Se sono presenti eventi di perdita per lo stesso motivo, ma per unità di lavorazione diverse, sarà disponibile una barra per ogni combinazione di motivo e unità di lavorazione.
Passare il puntatore su una barra del grafico per visualizzare i dettagli relativi a unità di lavorazione, categoria di perdita, motivo e durata della perdita di tempo per tale barra in una descrizione comando.
 | Dopo aver selezionato una barra nel grafico, è possibile utilizzare i tasti freccia destra e sinistra sulla tastiera per passare ad altre barre e visualizzare le relative descrizioni comando. Dopo aver passato a una barra, è possibile premere INVIO per selezionarla. Questa alternativa risulta particolarmente utile in presenza di barre molto grandi e molto piccole nel grafico, poiché può essere difficile passare con il mouse su quelle piccole e selezionarle. |
Per ingrandire, fare clic e trascinare sulla parte del grafico che si desidera visualizzare in maggiore dettaglio. Fare clic su Reimposta per tornare alla visualizzazione del grafico completo.
Esplorazione dei grafici
Possono essere presenti più livelli di grafici di Pareto, a seconda del numero di livelli nell'albero motivi per la barra selezionata nel grafico. Spostarsi al livello precedente o successivo utilizzando i pulsanti di navigazione nella parte superiore del grafico.
• Selezionare una delle barre e fare clic su
per eseguire la visualizzazione dettagliata al livello successivo dei grafici di Pareto o del grafico dell'
analisi dei trend per il motivo di livello più basso per quel ramo dell'albero motivi.
per eseguire la visualizzazione dettagliata al livello successivo dei grafici di Pareto o del grafico dell'
analisi dei trend per il motivo di livello più basso per quel ramo dell'albero motivi.| | Gli
eventi di perdita possono essere salvati in Dashboard di produzione dove il motivo selezionato non è il motivo di livello più basso per quel ramo dell'albero motivi. In questo modo, nel grafico di Pareto una barra viene disattivata una volta raggiunto il livello del motivo selezionato. Non è possibile spostarsi oltre la barra disattivata. |
• Fare clic su
per riportare i livelli dei grafici di Pareto nel
grafico a cascata delle perdite di tempo.
per riportare i livelli dei grafici di Pareto nel
grafico a cascata delle perdite di tempo.
