Problemas de análise térmica transiente
Este capítulo contém problemas de análise térmica transiente e resultados do Thermal. Em uma análise térmica transiente, O Thermal calcula a resposta térmica do seu modelo para cargas de calor que mudam com tempo e que são submetidas à restrições especificadas. O Thermal também calcula automaticamente todas as medidas predefinidas para aplicar a um modelo.
Esta seção contém os modelos a seguir:
mvtt001: Fluxo de calor transiente sólido 3D
|
Tipo de análise:
|
Térmica transiente
|
|
Tipo de modelo:
|
3D
|
|
Comparação:
|
Teoria
|
|
Referência:
|
Holman, J.P. Transferência de calor. 5th ed. McGraw-Hill Book Co., Inc., 1981. Exemplo 4.2.
|
|
Descrição:
|

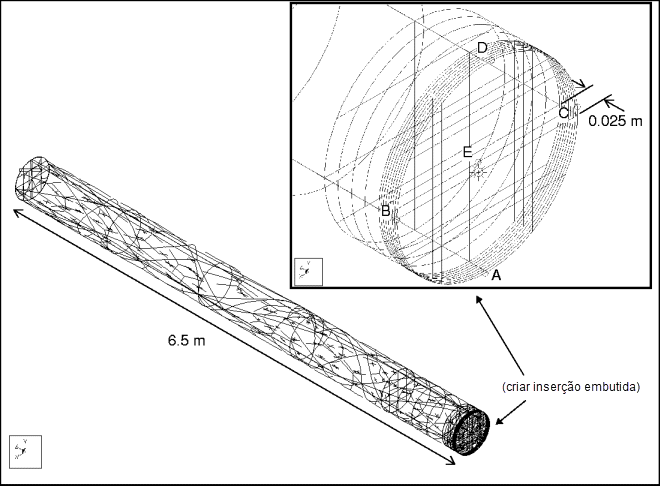

Um cilindro grande sólido de aço está em uma temperatura uniforme inicial de 35  C. Uma das extremidades, em seguida, é exposta a um fluxo de calor da superfície constante de 3.2e5 W/m2. Localize a temperatura após 30s em uma profundidade de 2,5cm na extremidade aquecida. |
Especificações
Tipo de elemento: | tet (362) | Unidades: | m s W C |
Dimensões: | raio 0,25 | comprimento 6,5 | |
Propriedades: | |||
Densidade de massa | 8000 kg/m3 | ||
Expansão térmica | 1.4e-5 m2/s | ||
Condutividade | 45 W/m C | ||
Calor específico | 401.79 J/kg C | ||
Temperaturas prescr.: | Local/Magnitude: |
|---|---|
therm_constr1 | todos os locais: 35 C |
therm_load1 | colocado na superfície ABDC: 320000 W/m2 |
Comparação dos dados de resultados
Teoria | Thermal | % de diferença | |
Ponto E (m=temp_2_5) | 79,3 | 79,25 | 0,06% |
Convergência adaptável de passada única | P máx.: 6 | Nº de equações: 3909 | |
mvtt002: Placa sólida 3D com convecção
Tipo de análise: | Térmica transiente |
Tipo de modelo: | 3D |
Comparação: | Teoria |
Referência: | Holman, J.P. Transferência de calor. 5th ed. McGraw-Hill Book Co., Inc., 1981. Exemplo 4.5. |

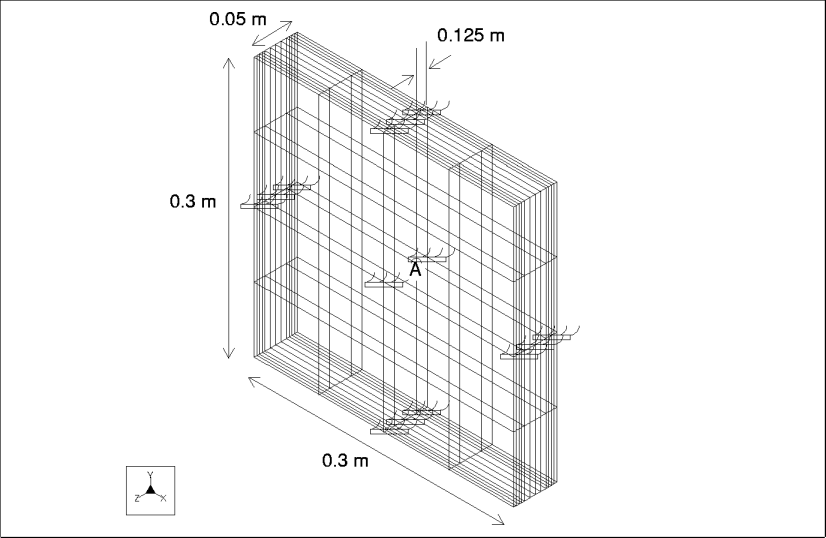

Descrição: | Uma placa de aço está em uma temperatura uniforme inicial da 200 C. Todos as superfícies expostas da placa são então sujeitas à condição de convecção de 70C com um coeficiente de transferência de calor de 525 W/m2C. Localize a temperatura após 60s em uma profundidade de 1,25cm de uma das faces expostas. |
Especificações
Tipo de elemento: | paralelepípedos (48) | Unidades: | m s W C |
Dimensões: | largura: 0,3 altura: 0,3 espessura: 0,05 | ||
Propriedades: | |||
Densidade de massa | 2700 kg/m3 | ||
Calor específico | 900 J/kg C | ||
Condutividade | 215 W/m C | ||
Temperaturas prescr.: | Local/Magnitude: |
|---|---|
therm_constr1 | colocado em todas as superfícies expostas • coeficiente de transferência térmica: 525 W/m2 C• temperatura em massa: 70 C |
Temperatura inicial | corpo todo a 200 C |
Comparação dos dados de resultados
Teoria | Thermal | % de diferença | |
|---|---|---|---|
Ponto A (m=pnt_1_25cm) | 147,7 | 145,2 | 1,7 % |
Convergência adaptável de passada única | P máx.: 4 | Nº de equações: 898 | |
