Análise estática com problemas de plasticidade
Este capítulo contém uma análise estática com comportamento elasto-plástico no qual a estrutura é carregada após o ponto de rendimento.
Este capítulo contém os modelos a seguir:
mvspl001: Análise elasto-plástica de deformação pequena da placa quadrada
|
Tipo de análise:
|
Análise de elasto-plástica de deformação pequena
|
|
Tipo de modelo:
|
Plano de deformação 2D
|
|
Comparação:
|
Referência NAFEMS
|
|
Referência:
|
Referência de plasticidade 2D fundamental, Entendendo a análise de elemento finito não linear através da referência ilustrativa, NAFEMS, pp. 31.
|
|
Descrição:
|

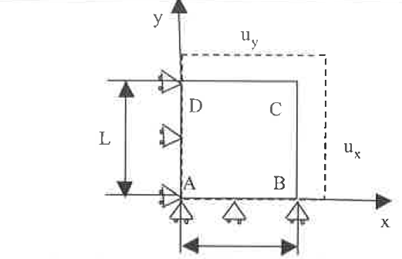

O problema consiste em uma geometria 2D simples sujeita a deslocamentos prescritos para demonstrar comportamento plástico.
|
Especificações
Tipo de elemento: | Sólido 2D | |||
Unidades: | mmNs | |||
Dimensões: | L: 1.0 Comprimento de unidade | |||
Propriedades do material: | Densidade de massa: 0 Módulo de Young: 2.5e5 | Coeficiente de Poisson: 0,25 Modelo de plasticidade: 1. Plasticidade perfeita — Tensão de rendimento: 5.0 2. Endurecimento de isotrópico — Módulo de tangente: 5e4
| ||
Restrição | Local | Grau de liberdade | ||
Colocado na aresta AD | Tradução ao longo de X- fixo | |||
Colocado na aresta AB | Tradução ao longo de Y- fixo | |||
Colocado na aresta BC | TransX-: 2.5e-5 | |||
Colocado na aresta CD | TransY-: 2.5e-5 | |||
TransX e TransY são aplicados em 8 passos da seguinte forma (R=TransX=TransY) | ||||
Passo | TransX | TransY | ||
Passo 1 | R | 0,0 | ||
Passo 2 | 2R | 0,0 | ||
Passo 3 | 2R | R | ||
Passo 4 | 2R | 2R | ||
Passo 5 | R | 2R | ||
Passo 6 | 0,0 | 2R | ||
Passo 7 | 0,0 | R | ||
Passo 8 | 0,0 | 0,0 | ||
Comparação dos dados de resultados
Variações de tensão por passo de carga para | NAFEMS | Structure |
|---|---|---|
Plasticidade ideal |  |  |
Endurecimento de isotrópico |  |  |
Variação de deformação de plástico efetiva para passo de carga para 1. Plasticidade ideal 2. Endurecimento de isotrópico |  |  |
mvspl002: Análise elasto-plástica de deformação pequena de cubo 3D
Tipo de análise: | Análise de elasto-plástica de deformação pequena |
Tipo de modelo: | 3D |
Comparação: | Referência NAFEMS |
Referência: | Referência de plasticidade 3D fundamental, Entendendo a análise de elemento finito não linear através da referência ilustrativa, NAFEMS, pp. 39. |

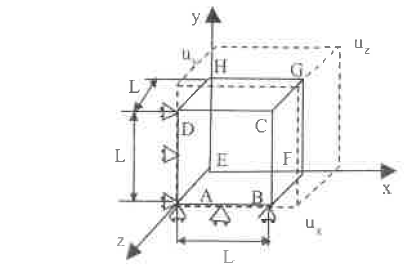

Descrição: | O problema consiste de uma geometria 3D simples sujeita a deslocamentos prescritos para demonstrar comportamento plástico de múltiplos eixos. |
Especificações
Tipo de elemento: | Sólido 3D | ||||
Unidades: | mmNs | ||||
Dimensões: | L: 1.0 | ||||
Propriedades do material: | Densidade de massa: 0 Módulo de Young: 2.5e5 | Coeficiente de Poisson: 0,25 Modelo de plasticidade: 1. Plasticidade perfeita — Tensão de rendimento: 5.0 2. Endurecimento de isotrópico — Módulo de tangente: 5e4
| |||
Restrição | Local | Grau de liberdade | |||
Colocado em face AEHD | Trans X- fixa | ||||
Colocado em face ABFE | Trans Y- fixa | ||||
Colocado em face ABCD | Trans Z- fixa | ||||
Colocado em face BCGF | TransX: 2.5e-5 | ||||
Colocado em face CDHG | TransY: 2.5e-5 | ||||
Colocado em face EFGH | TransZ: 2.5e-5 | ||||
TransX, TransY e TransZ são aplicados em 12 passos da seguinte forma (R=TransX=TransY=TransZ) | |||||
Passo | TransX | TransY | TransZ | ||
Passo 1 | R | 0,0 | 0,0 | ||
Passo 2 | 2R | 0,0 | 0,0 | ||
Passo 3 | 2R | R | 0,0 | ||
Passo 4 | 2R | 2R | 0,0 | ||
Passo 5 | 2R | 2R | R | ||
Passo 6 | 2R | 2R | 2R | ||
Passo 7 | R | 2R | 2R | ||
Passo 8 | 0,0 | 2R | 2R | ||
Passo 9 | 0,0 | R | 2R | ||
Passo 10 | 0,0 | 0,0 | 2R | ||
Passo 11 | 0,0 | 0,0 | R | ||
Passo 12 | 0,0 | 0,0 | 0,0 | ||
Comparação dos dados de resultados

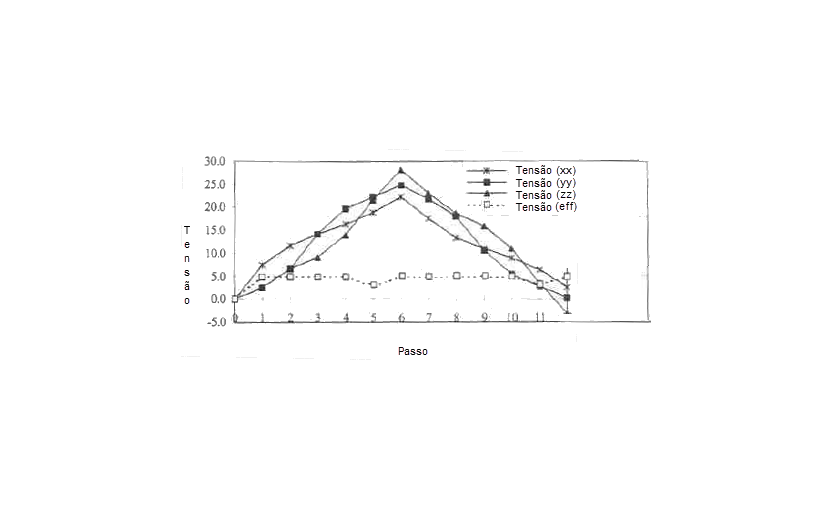

Variações de tensão por passo de carga para | NAFEMS | Structure |
|---|---|---|
Plasticidade ideal |  |  |
Endurecimento de isotrópico |  |  |
Variação de deformação de plástico efetiva para passo de carga para 1. Plasticidade ideal 2. Endurecimento de isotrópico |  |  |
