Problemas de análise de flambagem
Este capítulo contém um problema de análise de flambagem e resultados do Structure. Em uma análise de flambagem, o Structure calcula fatores de carga de flambagem e formas de modo que determinam as magnitudes críticas de carga na qual uma estrutura 3D será flambada. O Structure também calcula automaticamente todas as medidas predefinidas. Essa lista de medidas varia de acordo com o tipo de análise.
Este capítulo contém os modelos a seguir:
mvsb002: Análise de flambagem de disposição composta
|
Tipo de análise:
|
Flambagem transversalmente isotrópica
|
|
Tipo de modelo:
|
3D
|
|
Comparação:
|
MSC/NASTRAN
|
|
Referência:
|
Jones, R.M., Mechanics of Composite Material, Hemisphere Publishing Corp., 1975, pp 260-261.
|
|
Descrição:
|

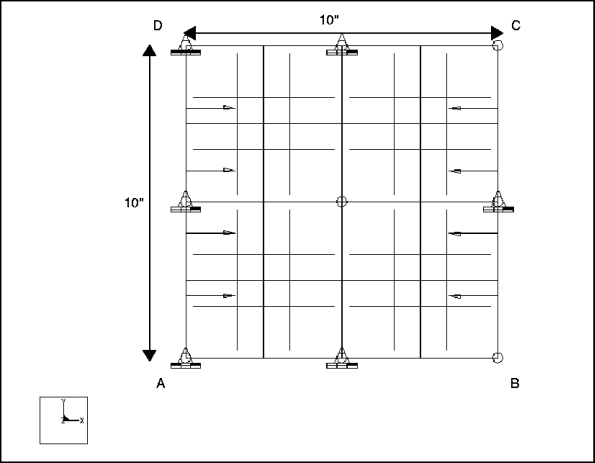

Uma placa de quadrada transversalmente isotrópica com quatro camadas tem suporte simples e está sujeita a carga no plano. Determinar o fator de carga de flambagem.
|
Especificações
Tipo de elemento: | casca | ||
Unidades: | IPS | ||
Dimensões: | comprimento: 10 largura: 10 espessura: 0.1 | ||
Disposição da camada superficial: 0/90/90/0 | Espessura de cada camada superficial: 0.025 | ||
Propriedades de casca: | |||
Rigidez da mola | A11=1.54e06 | A12=18,779 | A16=0 |
A16=0 | A26=0 | ||
A66=37,500 | |||
Rigidez do acoplamento de dobramento extensional | B11=0 | B12=0 | B16=0 |
B22=0 | B26=0 | ||
B66=0 | |||
Rigidez de dobramento | D11=2,198.75 | D12=15.6495 | D16=0 |
D22=367.762 | D26=0 | ||
D66=31.25 | |||
Rigidezes de cisalhamento transversal | A55=32,553 | A45=0 | A44=17,940 |
Propriedades do material: | |||
Densidade de massa: 0,002 | Custo por unidade de massa: 0 | ||
Módulos de Young | E1=3e7 | E2=750,000 | E3=750,000 |
Coeficiente de Poisson | Nu21=0.25 | Nu31=0.25 | Nu32=0 |
Módulos de cisalhamento | G21=375,000 | G31=375,000 | G32=E2/[2*(1+Nu32)] |
Coeficientes de dilatação térmica | a1=0 | a2=0 | a3=0 |
Restrições: | Fixo fora da translação do plano (direção z) ao longo de arestas externas (AB, BC, CD e DA). Fixo na translação em todas as direções no ponto D Fixo na translação do plano de direção x e z no ponto A | ||
Cargas: | Carga de comprimento de força/unidade no plano=1 na direção +x ao longo da aresta DA na direção -x ao longo da aresta BC | ||
Comparação dos dados de resultados
Teoria | Structure | % de diferença | |
|---|---|---|---|
Fator de carga de flambagem | 268.73 | 267 | 0.6% |
% de convergência: 0.0 % em um fator de carga de flambagem. | P máx.: 6 | Nº de equações: 455 | |
