Nueva galería de símbolos de acabado superficial
Se ha añadido un nuevo esquema de galería para inspeccionar todos los símbolos de acabado superficial del sistema y definidos por el usuario en un mismo lugar.
Ubicación en la interfaz de usuario: pulse en > > .
Versión: Creo Parametric 9.0.0.0
Se pueden ver vídeos que muestran esta mejora:
¿Qué ventaja representa esta mejora?

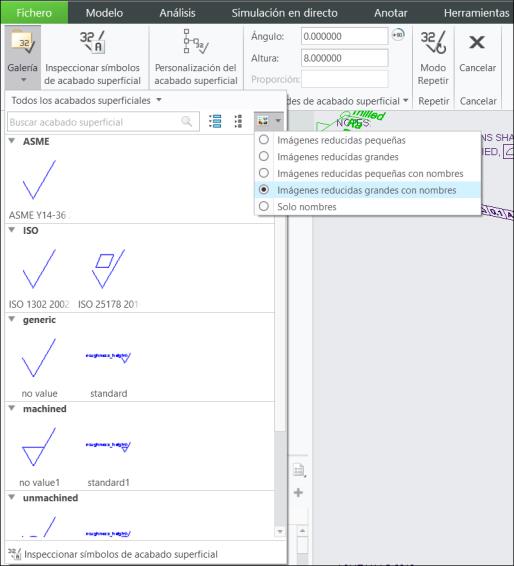

En la nueva galería se enumeran todos los símbolos de acabado superficial que se han definido en la opción de configuración pro_surface_finish_dir y los símbolos de acabado superficial del sistema si no se ha definido la opción de configuración. En la galería se muestra el contenido de cada carpeta en grupos separados que se pueden expandir o contraer. Esta mejora resulta útil cuando se colocan símbolos de acabado superficial en modelos o planos.
La nueva galería también soporta varias opciones de visualización para el tamaño de imagen reducida y una búsqueda basada en nombres para toda la galería de símbolos de acabado superficial.
En el primer grupo de la galería se muestran los símbolos de acabado superficial usados recientemente y se permite anclar símbolos de acabado superficial individuales en el grupo Anclado (Pinned) de la galería. Para anclar un símbolo de acabado superficial, active el menú de accesos directos en un símbolo de acabado superficial que desee anclar y seleccione la opción Anclar a la galería (Pin to gallery).
Con esta mejora se ofrece una forma moderna e interactiva de navegar por la galería de símbolos de acabado superficial. El comportamiento se alinea con la galería introducida para los símbolos estándar en Creo Parametric 8.0.0.0.
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | Sí, es la nueva forma de buscar los símbolos de acabado superficial. |
Opción de configuración asociada con esta funcionalidad: | Ninguno. |
