Ejercicio 3: Definición de parámetros de análisis
En la ficha Análisis (Analysis) se pueden realizar las siguientes acciones:
• Especificar los parámetros de análisis de distancias de aislamiento y líneas de fuga.
• Iniciar el cálculo de las trayectorias.
1. Pulse con el botón derecho del ratón en el cuadro Configuración (Configuration) y seleccione Cambiar nombre de configuración (Rename Configuration) para cambiar el nombre de la configuración seleccionada actualmente.
2. En el cuadro Elegir nuevo nombre para la configuración (Choose new name for configuration), escriba Analysis_CCA y pulse en
.
.3. En la lista Origen (Source), seleccione DC+.
 | Solo es posible seleccionar nudos de tipo Potencial (Potential) como origen. Se puede colocar el puntero en una superficie que pertenezca al nudo deseado. Una superficie se realza automáticamente si pertenece a un nudo de origen potencial. Tras la selección de un origen, todos los destinos aparecen en la lista de destino. |

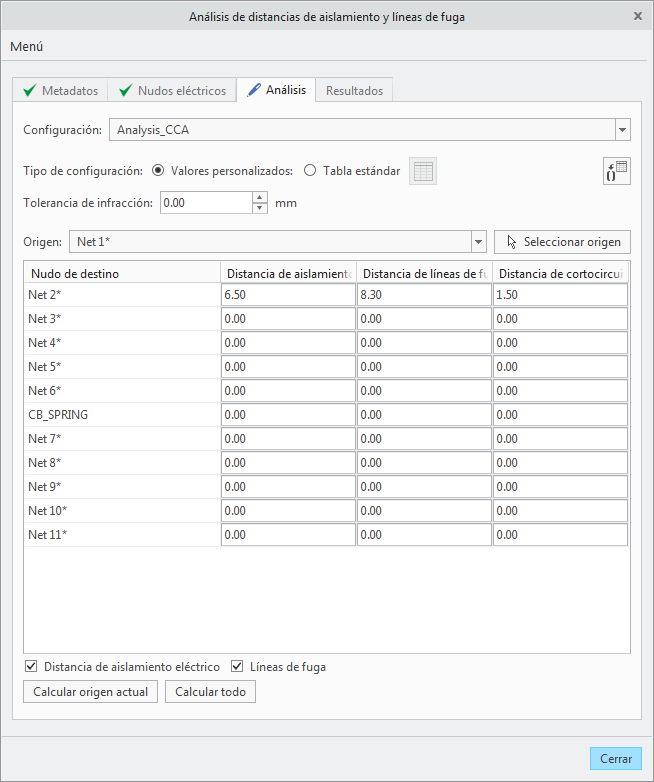

4. Defina los siguientes valores para el nudo DC-:
Asegúrese de que las casillas Distancia de aislamiento (Clearance) y Líneas de fuga (Creepage) estén seleccionadas.
5. Pulse con el botón derecho en DC- y seleccione Definir valores para todos los orígenes (Set Values for all Sources). A todos los pares origen-destino de la lista de destino se les asigna el mismo valor que el de DC-.
6. Defina Tolerancia de infracción (Violation Tolerance) en 2.00 mm.
7. Pulse en >
Opciones (Options). Se abre el cuadro de diálogo Opciones (Options).
Opciones (Options). Se abre el cuadro de diálogo Opciones (Options).8. Revise las opciones de los valores por defecto, los parámetros, la tolerancia, los machos que se utilizarán, etc.
9. Pulse en Aceptar (OK) para guardar los posibles cambios y cierre el cuadro de diálogo Opciones (Options).
10. Pulse en Calcular todo (Compute All). Después de calcular todos los orígenes, se abre la ficha Resultados (Results).
| | • Calcular origen actual (Compute Current Source) inicia un análisis de sus destinos para el origen seleccionado actualmente. • Calcular todo (Compute All) se itera a través de todos los orígenes para obtener un análisis detallado. |
