Ejercicio 4: Revisión de los resultados de análisis

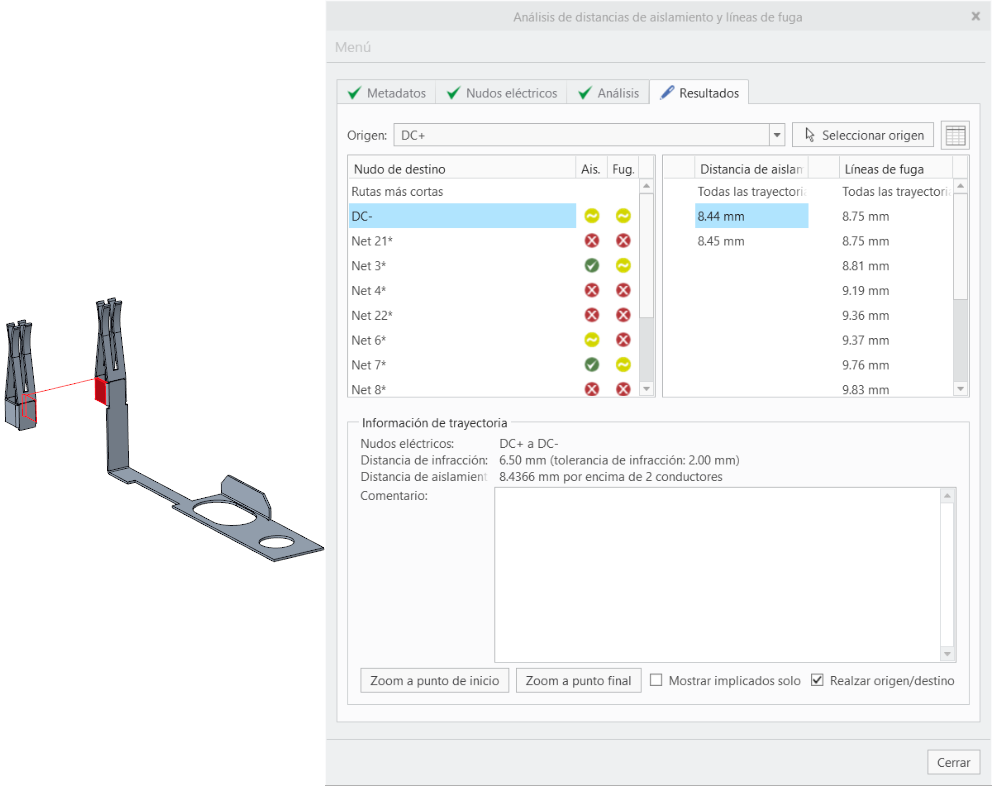

1. En Nudo de destino (Target Net), seleccione el nudo con
.
.2. Seleccione una trayectoria. La trayectoria aparece en la ventana gráfica y se muestra información adicional en Información de trayectoria (Path Info). En este ejemplo, la trayectoria ha superado el análisis, pero no se encuentra dentro de la tolerancia de 2 mm.
3. Pulse en la casilla Mostrar implicados solo (Show Involved Only) para ocultar automáticamente los componentes que no se incluyen en la trayectoria.
4. En la barra de herramientas de gráficos, pulse en
y seleccione la vista guardada 1. Cambia la orientación del conjunto.
y seleccione la vista guardada 1. Cambia la orientación del conjunto.
5. Pulse en Ir a punto inicial (Goto Start Point) e Ir a punto final (Goto End Point) para ir al punto inicial y final de la trayectoria.
6. En Distancia de aislamiento (Clearance), pulse con el botón derecho del ratón en la trayectoria que se muestra y pulse en Quitar (Remove). Se quita la trayectoria de distancia de aislamiento seleccionada.
7. En Distancia de aislamiento (Clearance), seleccione otra trayectoria que esté dentro de la tolerancia.

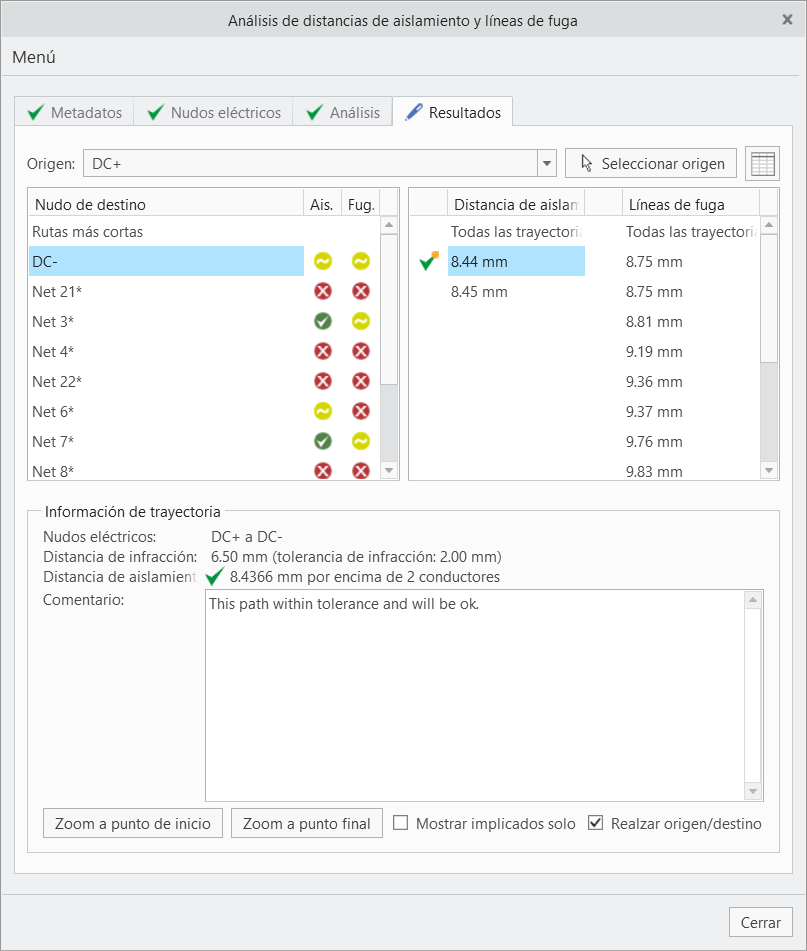

8. Añada un comentario.
 | Si lo añade, aparece el icono  junto a la trayectoria. |
9. Pulse con el botón derecho del ratón en la trayectoria y seleccione > . Aparece el icono
junto a la trayectoria.
junto a la trayectoria.10. Revise las trayectorias restantes.
