El proceso de la solución en Creo Flow Analysis es iterativo. Es posible limitar el número total de iteraciones (globales) para una simulación constante o el número total de iteraciones por paso de tiempo para una simulación transitoria definiendo el criterio de convergencia en la tolerancia de convergencia necesaria.

Para modificar el criterio de convergencia, en el árbol de Flow Analysis, seleccione un módulo en Física (Physics). Aparece Criterio de convergencia (Converge Criterion) en el panel de propiedades.

Cuando la corrección del módulo cae por debajo de su criterio de convergencia, el código se detiene (constante) o se desplaza hasta el siguiente paso de tiempo (transitorio) si se cumplen los criterios de los demás módulos.

Criterio de convergencia (Converge Criterion) permite controlar el criterio de convergencia para las soluciones Presión (Pressure) y Velocidad (Velocity). Un valor inferior del criterio de convergencia implica una precisión mayor. El coste de un valor inferior del criterio de convergencia es más iteraciones, lo que supone más tiempo de cálculo. En algunos casos, la precisión añadida no compensa el coste adicional. Si el criterio de convergencia de destino es muy pequeño, es posible que no se alcance. Si se da ese caso, la solución utiliza el número total iteraciones.

El criterio de convergencia por defecto de una simulación en estado Transitorio (Transient) es 0.1 y de una simulación en estado Constante (Steady) es 0.001. Estos valores por defecto proporcionan normalmente suficiente precisión. Para las simulaciones constantes es necesaria una convergencia mayor, porque el valor de aproximación inicial a menudo está lejos de la solución correcta.

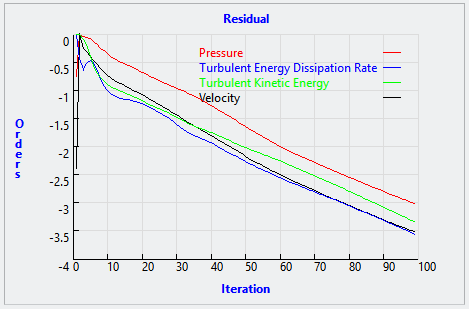

En los casos en los que la solución esté bien convergida, puede que el residual no disminuya. Por ejemplo, para una simulación transitoria que converge en una solución constante, la solución es suficientemente precisa al principio de cada paso de tiempo, de manera que la caída del residual permanece prácticamente constante. En estos casos, se recomienda utilizar un criterio de convergencia mayor y menos estricto. La caída por error del residual de cada variable activa aparece en el panel de residuales. La escala de la caída del residual es el exponente del residual, de modo que una caída de tres corresponde a un valor de Criterio de convergencia (Converge Criterion) de 0.001.

Los parámetros de convergencia para los módulos son los siguientes:
