Reglas de generación de tramos
Las siguientes reglas se aplican para generar automáticamente tramos de tubería:
1. Se generará un tramo de tubería en los siguientes casos:
a. Se encuentra una división de tubería en tramos con el atributo de soldadura en obra.
b. Se encuentra una conexión de tipo pestaña o una conexión atornillada.
2. El primer tramo de tubería será el que se origina desde la ubicación terminal "De" de una tubería. Esto se basará en la dirección de flujo de la tubería. Si existen muchas ubicaciones "De" en una tubería, el orden cronológico de la creación de tubos se utilizará para determinar la primera ubicación "De".
3. Los siguientes tramos se generarán a lo largo de la red de tuberías mediante la dirección de flujo de la tubería.
4. Cada tramo de tubería se asociará a un número de tramo único. El número de tramo se generará según el formato definido por la opción de configuración pipeline_spool_label_format. El formato de número de tramo se basa en el prefijo, el sufijo, el número inicial y el valor de incremento que se especifican mediante el cuadro de diálogo Crear tramo (Create Spool).
El formato del rótulo de tramo de tubería se puede definir mediante cualquier combinación de las palabras clave SIZE, SPECIFICATION, MNEMONIC, NUMBER, INSULATION y SPOOLNUM. Cuando se define el formato del número de tramo, el usuario puede integrar los caracteres o cadenas de caracteres adicionales que desee junto en las palabras clave anteriores en la opción de configuración pipeline_spool_label_format. Esta opción se utiliza para definir el formato del rótulo de tubería. El número de tramo se generará de la siguiente manera:
• Las palabras clave SIZE, SPECIFICATION, MNEMONIC, NUMBER e INSULATION (si están presentes en la definición) se sustituirán por el tamaño, la especificación, el mnemotécnico, el número o la información de aislamiento respectivos que están asociados al rótulo de tubería.
• La palabra clave SPOOLNUM se sustituirá por el valor del número inicial especificado por el usuario y se incrementará (para los tramos siguientes en la misma tubería) mediante el valor de incremento especificado por el usuario. El número inicial por defecto y el número de dígitos para el número de tramo se basarán en los valores especificados en los corchetes que siguen a la palabra clave SPOOLNUM.
• Las palabras clave PREFIX y SUFFIX se sustituirán por los valores especificados en los corchetes y aparecerán como valores por defecto en el cuadro de diálogo.

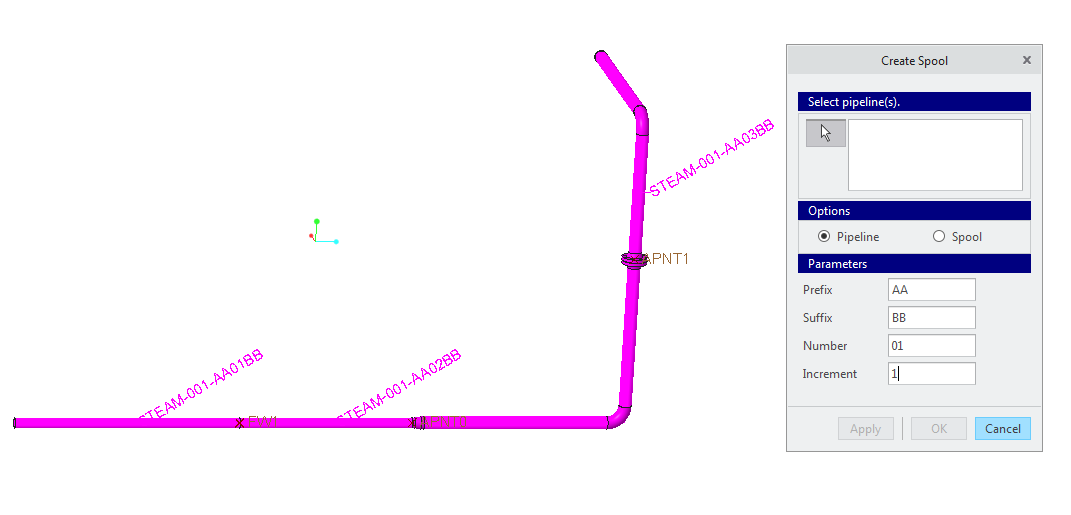

Por ejemplo, si el rótulo de una tubería es 100A-MS-STEAM-001 y si se especifica la opción de configuración pipeline_spool_label_format como MNEMONIC-NUMBER- PREFIX[AA]SPOOLNUM[01]SUFFIX[BB], y se especifica un número inicial de 01 y un incremento de 1, los siguientes números de tramo se asociarán a los tramos generados:
STEAM-001-AA01BB
STEAM-001- AA02BB
MS-STEAM-001- AA03BB
