Ejemplo: Uso de las plantillas de proceso
En este ejemplo se describe el modo de utilizar una plantilla de proceso para crear un proceso de Creo NC para un modelo de diseño basado en un proceso existente de Creo NC.
 |
Para utilizar las plantillas de proceso, se deben definir los criterios de mecanizado para el modelo original y los modelos nuevos.
|

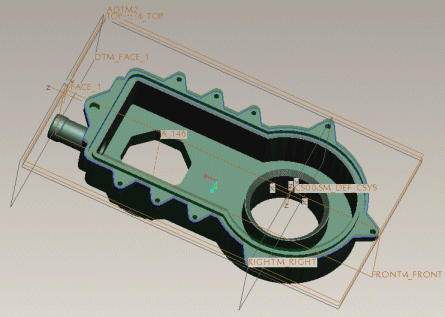

En este ejemplo se utiliza el conjunto de mecanizado que se muestra en la figura siguiente para crear la plantilla de proceso.
1. Cree pasos en la tabla de proceso mediante la plantilla de mecanizado necesaria.
2. Lleve a cabo la manipulación de los pasos, por ejemplo la reordenación, combinación, agrupación, definición de requisitos previos o cambio de referencias, para crear un proceso de Creo NC óptimo.
3. Cree una plantilla de proceso.

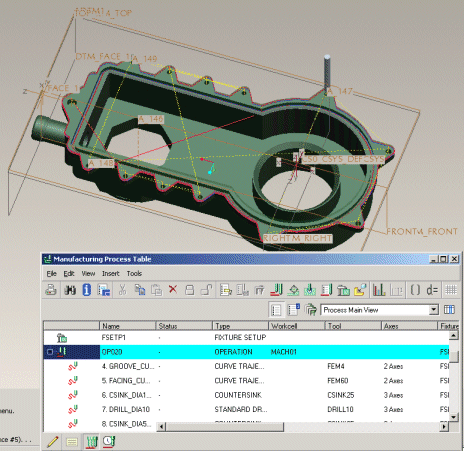

4. Abra un conjunto de mecanizado similar y extraiga los pasos mediante la plantilla de proceso. Se crean los pasos en el orden necesario y se cumplen los requisitos previos. Sin embargo, se deben volver a crear los grupos combinados. En la figura siguiente se muestra una ruta de herramienta cuando la plantilla de proceso se utiliza para un modelo similar.
