Agora, é possível executar uma simulação inicial na geometria inicial antes de gerar novos designs. É possível executar a simulação inicial para estudos modais e estruturais.

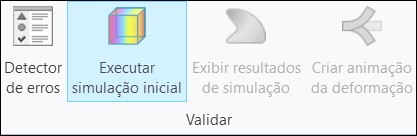

Local da interface do usuário: Clique em Aplicativos > Design generativo > Executar simulação inicial.

Liberação: Creo Parametric 9.0.0.0

Com esse aprimoramento, é possível entender a resposta de tensão ou frequência da geometria não otimizada para garantir que o estudo seja configurado adequadamente para a otimização. Por exemplo, se a simulação inicial mostra que o fator de segurança da geometria inicial é menor que o fator de segurança desejado da peça otimizada, nenhuma otimização de volume adicional será possível para esse material e o estudo deverá ser redefinido.

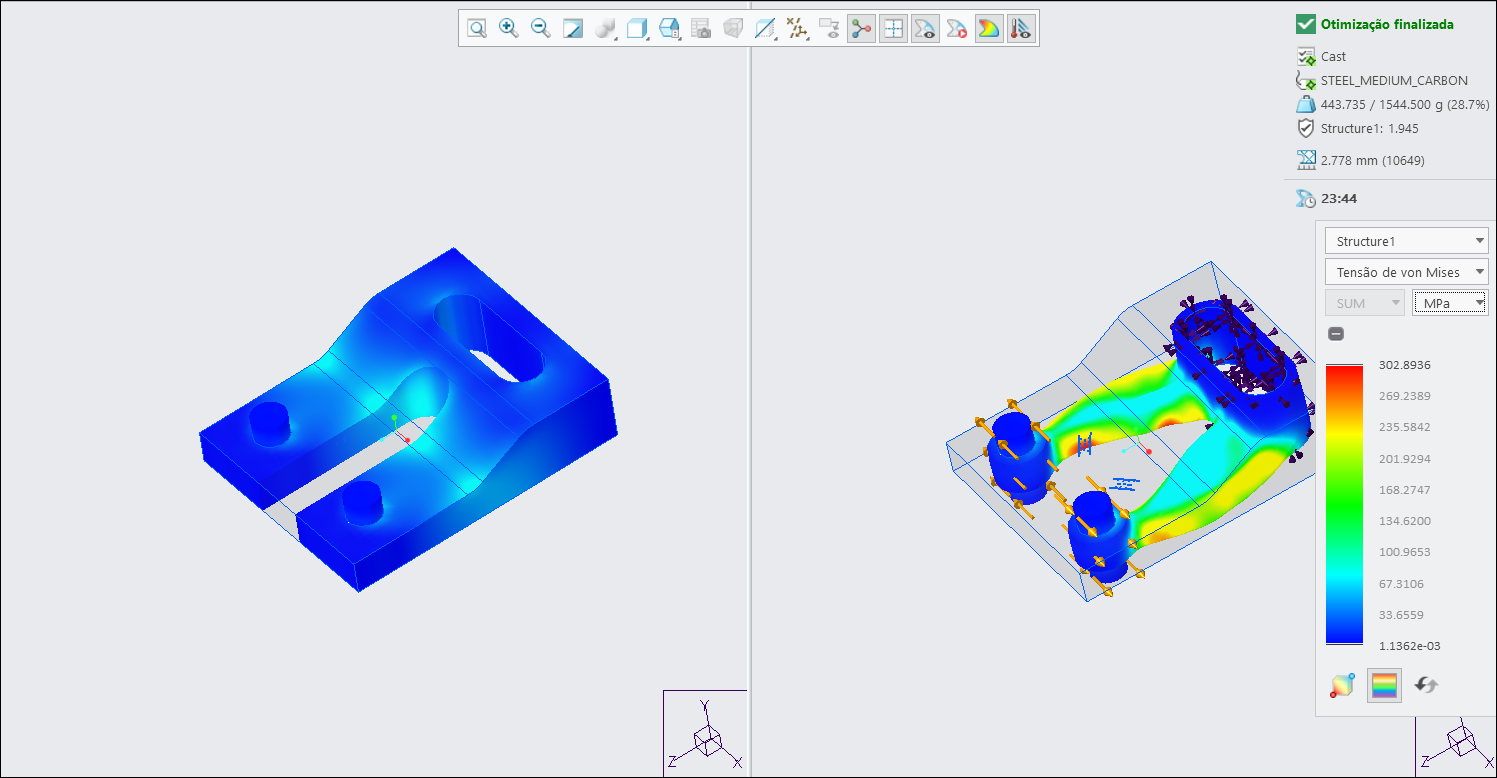

Após a otimização, é possível exibir os resultados da simulação inicial lado a lado com os resultados da simulação de otimização, pressionando o botão Exibir vista de tela dividida na barra de ferramentas de gráficos.

Antes, não havia nenhum método no design generativo para determinar os resultados da simulação da geometria inicial.

Esse aprimoramento permite garantir que a configuração do estudo faça sentido e seja adequadamente definida para otimização.
