연습 3 - 분석 매개 변수 설정
분석(Analysis) 탭에서 다음 작업을 수행할 수 있습니다.
클리어런스 및 크리피지 분석의 매개 변수를 지정합니다.
경로 계산을 시작합니다.
1. 구성(Configuration) 상자를 마우스 오른쪽 버튼으로 클릭하고 구성 이름 바꾸기(Rename Configuration)를 선택하여 현재 선택한 구성의 이름을 바꿉니다.
2. 구성에 대한 새 값 선택(Choose new name for configuration) 상자에 Analysis_CCA를 입력하고 을 클릭합니다.
3. 소스(Source) 목록에서 DC+를 선택합니다.
*
퍼텐셜(Potential) 유형의 네트만 소스로 선택할 수 있습니다. 원하는 네트에 속한 서피스에 포인터를 놓을 수 있습니다. 서피스가 퍼텐셜 소스 네트에 속하면 자동으로 강조표시됩니다. 소스를 선택하면 모든 대상이 대상 목록에 나타납니다.

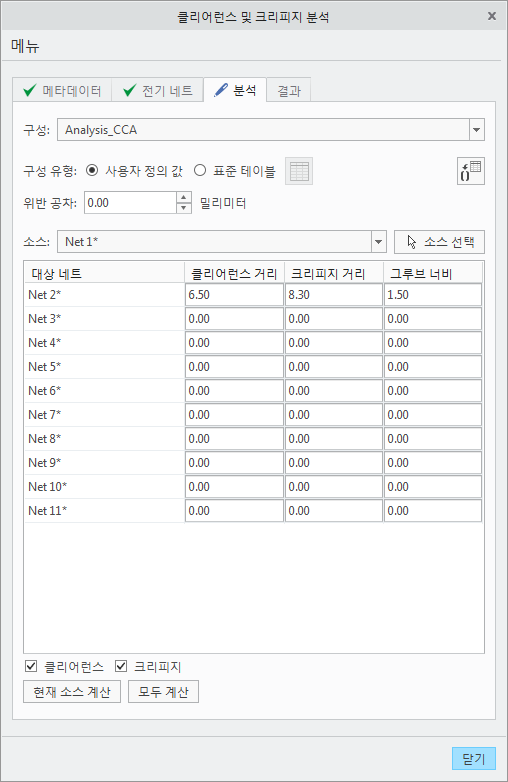

4. 네트 DC-에 대해 다음 값을 설정합니다.
클리어런스(Clearance)크리피지(Creepage) 확인란이 선택되어 있는지 확인합니다.
5. DC-를 마우스 오른쪽 버튼으로 클릭하고 모든 소스의 값 설정(Set Values for all Sources)을 선택합니다. 대상 목록의 모든 소스-대상 쌍에는 DC-과 동일한 값이 지정됩니다.
6. 위반 공차(Violation Tolerance)2.00mm로 설정합니다.
7. 메뉴(Menu) > 옵션(Options)을 클릭합니다. 옵션(Options) 대화상자가 열립니다.
8. 기본값, 매개 변수, 공차, 사용할 코어 등에 대한 옵션을 검토합니다.
9. 확인(OK)을 클릭하여 변경 사항을 저장하고 옵션(Options) 대화상자를 닫습니다.
10. 모두 계산(Compute All)을 클릭합니다. 모든 소스를 계산한 후 결과(Results) 탭이 열립니다.
*
현재 소스 계산(Compute Current Source)은 현재 선택된 소스에 대한 대상의 분석을 시작합니다.
모두 계산(Compute All)은 모든 소스를 반복하여 상세 분석을 얻습니다.
