연습 4 - 분석 결과 검토

연습 4 - 분석 결과 검토

1. 대상 네트(Target Net)에서

이 표시된 네트를 선택합니다.

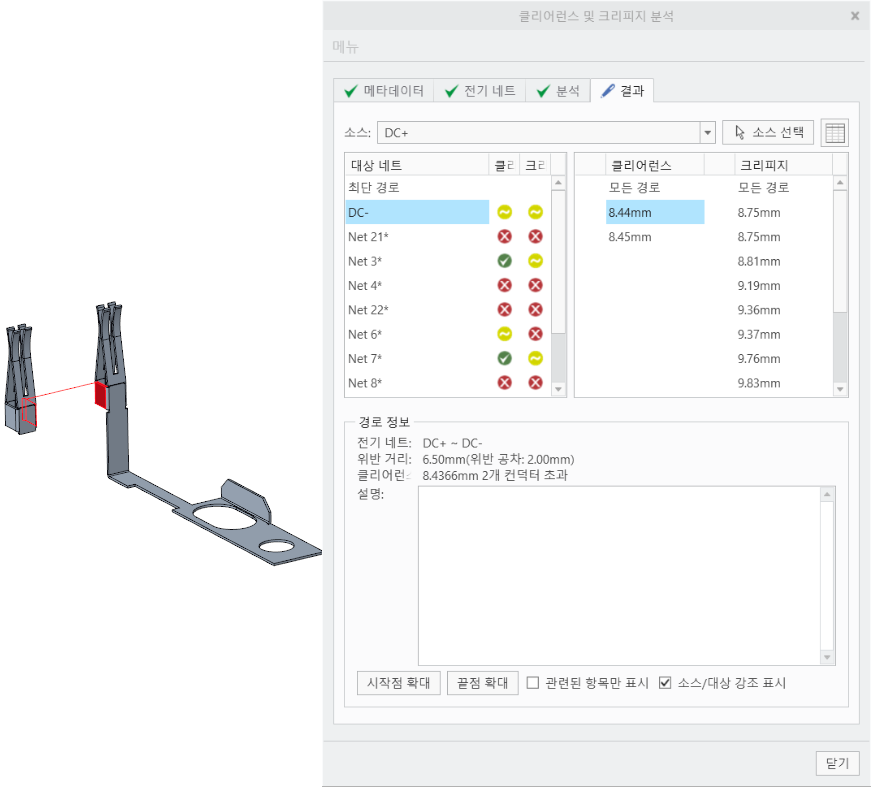

2. 경로를 선택합니다. 경로가 그래픽 창에 나타나고 추가 정보가 경로 정보(Path Info)에 표시됩니다. 이 예에서는 경로가 전달되지만 2mm 공차 내에 없습니다.

3. 경로에 포함되지 않은 컴포넌트를 자동으로 숨기려면 관련된 항목만 표시(Show Involved Only) 확인란을 클릭합니다.

4. 그래픽 도구 모음에서

을 클릭하고 저장된 보기 1을 선택합니다. 어셈블리의 방향이 변경됩니다.

5. 이동 시작점(Goto Start Point) 및 이동 끝점(Goto End Point)을 클릭하여 경로의 시작점 및 끝점으로 이동합니다.

6. 클리어런스(Clearance)에서 표시된 경로를 마우스 오른쪽 버튼으로 클릭하고 제거(Remove)를 클릭합니다. 선택한 클리어런스 경로가 제거됩니다.

7. 클리어런스(Clearance)에서 공차 내에 있는 다른 경로를 선택합니다.

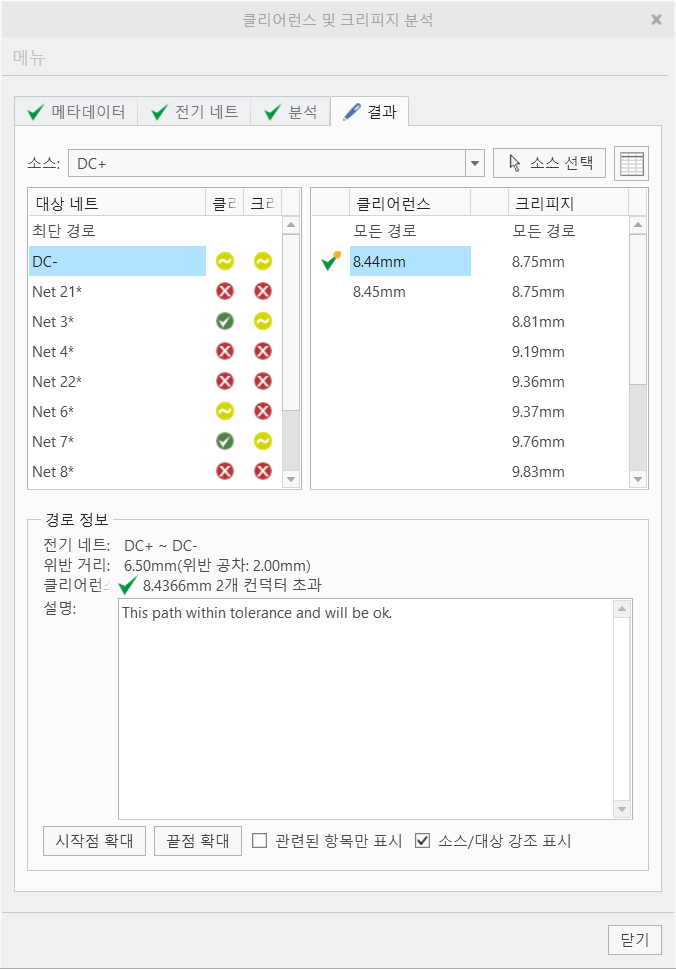

8. 설명을 추가합니다.

설명을 추가한 경우 경로 옆에

아이콘이 나타납니다.

9. 경로를 마우스 오른쪽 버튼으로 클릭하고 태그 설정(Set Tag) > 확인(OK)을 선택합니다. 경로 옆에

아이콘이 나타납니다.

10. 나머지 경로를 검토합니다.
